Грохот КП-109
Грохот КП-109 (на базе виброплощадки) предназначен для рассева песка, определения зернового состава щебня по ГОСТ 8269.0-97. Грохот соответствует исполнению «У» категории 3 по...
Загрузка...В наличии много
по запросу
по запросу
Грохот КП-109 (на базе виброплощадки) предназначен для рассева песка, определения зернового состава щебня по ГОСТ 8269.0-97. Грохот соответствует исполнению «У» категории 3 по ГОСТ 15150-69, но для работы при температурах не ниже +5°С.
Примечание
*Грузоподъемность-это масса комплекта сит с навеской песка или щебня.
**Величина амплитуды зависит от величины груза, находящегося на столе площадки и установленного статического момента дебалансов вибратора. Шумовая характеристика виброплощадки лабораторной измеренная по ГОСТ 12.1.026-80: уровень звука без нагрузки 73 дБа, с нагрузкой 74 дБА.

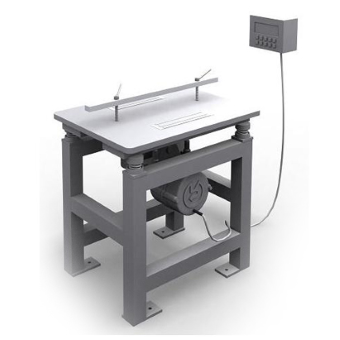

Грохот состоит из: стола, установленного на четырех пружинных опорах , на сварной станине. В центре стола установлено крепление для комплекта сит диаметром 200 или 300 мм. Под столом через шарнирное соединение прикреплен вибратор, являющийся возбудителем вибрационных колебаний. Устройство вибратора позволяет ступенчато изменять статистический момент дебалансов, и тем самым, изменять его возмущающуюся силу.
Управление грохотом осуществляется дистанционно с пульта управления, оборудованного микропроцессорным реле времени, обеспечивающее фиксированное время работы грохота при нажатии кнопки «Пуск» в режиме таймера, или индикацию времени вибрирования и режиме секундомера при нажатии кнопки «Стоп».
| Параметр | Значение |
|---|---|
| Грузоподъемность, кг, до | 100* |
| Частота колебаний, кол./м. | 2900 |
| Амплитуда колебаний, мм | от 0.15 до 1.5** |
| Колебания | Вертикально — направленные |
| Вибратор, тип
— мощность, кВт
— рабочее напряжение, В
— частота тока, Гц
|
ИВ-99Б
0.25
380
50
|
| Пульт управления |
Выносной с цифровым таймером серии ТИ110
|
| Крепление сит на столе |
Механическое – прижимной планкой
|
| Габаритные размеры грохота, мм
— длина, не более
— ширина, не более
— высота, не более, без учета сит
|
580
400
580
|
| Масса, кг, не более | 80 кг |
- Грохот в комплекте — 1шт.;
- Прижимное устройство для комплекта сит — 1шт.,
- Пульт управления — 1шт.,
- Руководство по эксплуатации — 1экз.
- Комплект сит (по заказу).
