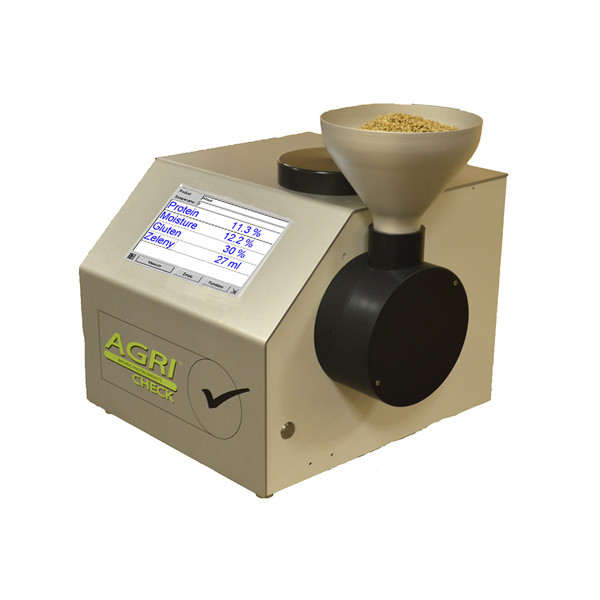

ИК-анализатор AgriCheck Plus

Принцип действия

Луч галогенной лампы накаливания освещает входную щель монохроматора. Внутри монохроматора свет преломляется оптической решеткой. Для каждого угла решетки, достигается различная длина волн низкого инфракрасного излучения в щели выхода. Монохроматическая радиация низкого инфракрасного излучения, покидая монохроматор, бьет по образцу, который находится в воронке для образца. После взаимодействия с образцом, отраженный свет покидает воронку для образца во всех направлениях.

Большое количество данного света собирается под широким углом на поверхности детектора, который располагается позади воронки для образца, генерируя в итоге соответствующий светоизмерительный сигнал.

Из соотношения средние данные по образцу/средние данные нормы высчитывается абсорбционная способность, которая представляет собой исходные данные для расчета химических свойств образца.

В отражении монохромное ближнее инфракрасное излучение, покидая монохроматор, попадает в образец, которым наполнена чаша для образца. После взаимодействия с образцом, отраженный свет покидает чашу с образцом во всех направлениях.

Большая порция данного света собирается под широким углом в интегрирующую сферу, которая располагается под окном образца, в итоге создавая соответствующий фотометрический сигнал.

Из соотношения средние данные по образцу/средние данные нормы высчитывается абсорбционная способность, которая представляет собой исходные данные для расчета химических свойств образца.

Подготовка к работе и настройка

Инструмент должен быть установлен на горизонтальной поверхности в чистом помещении, в котором нет коррозионных испарений, вибраций, электрических полей, чрезмерной влажности или перепадов температуры.

Перед работой подсоедините один конец кабеля питания к источнику питания на задней стороне прибора, а другой конец кабеля – к розетке с напряжением 210 – 260 В переменного тока, 50 /60 Гц или 110 – 130 В переменного тока, 50 /60 Гц. Если вы собираетесь использовать принтер, подсоедините соответствующий кабель к разъему для принтера на задней части инструмента.

Порядок работы

Для цельнозерновых культур специальная подготовка образца не требуется.  Используйте переключатель ON/OFF (ВКЛ/ВЫКЛ) на задней панели инструмента, чтобы включить его. Требуется по меньшей мере 10 минут, чтобы спектрометр нагрелся до рабочей температуры, затем можно приступать к измерениям спектра. Заполните чашу образцом.  В случае, если образец представляет собой порошок, постучите по чаше так, чтобы в образце не было пустот. Не стучите слишком часто, потому что частицы с различной плотностью могут снова быть разделены. Поместите чашу над стеклом и начните измерение.

Когда измерение закончится, результаты будут показаны в таблице. Таблица содержит в себе колонки для каждого элемента, который приписан к той или иной калибровке.

Если результат необходимо распечатать после анализа, активируйте принтер, нажав на ярлык принтера.

Особенности и преимущества

AgriCheck Plus объединяет 2 анализатора в одном. Два измерительных канала дают возможность анализировать широкий диапазон продуктов.

Многолетний опыт в создании анализатора цельного зерна в сочетании с большим опытом разработки калибровок позволил разработать анализатор с непревзойденной точностью, надежностью и следующими отличительными особенностями:

• высокая точность линейного монохроматора позволяет использовать одну калибровку для любого анализатора компании Bruins;
• запатентованная система монохроматора обеспечивает надежные измерения в течение десятилетий;
• интуитивно понятное программное обеспечение и большой сенсорный экран делают анализатор простым в использовании. Оператор просто должен выбрать продукт и заполнить зерно в воронку;
• передача данных на любой ПК в любой точке мира;
• для приборов по индивидуальным проектам Bruins предлагает бесплатную услугу калибровки на один год (до 3 продуктов).

Дополнительные модули

Модуль натуры – опциональный аксессуар, позволяющий автоматические определять натуру зерна.

Область применения

Он подходит для анализа компонентного состава для широкого круга таких продуктов, как зерно, масличное семя и другие зерновые культуры. Неограниченное количество химических веществ или физических параметров и свойств продуктов таких, как протеин, влажность или содержание масла, могут быть проанализированы одновременно.

Модификации анализатора AgriCheck

• AgriCheck — стандартное исполнение анализатора с фиксированной толщиной слоя пропускания.
• AgriCheck XL — имеет дополнительный модуль со сменными вращающимися кюветами для изменения толщины слоя пропускания. Данная модификация позволяет проводить анализ малых количеств образца, рапса и продуктов с высоким уровнем влажности.
• AgriCheck Plus — объединяет 2 анализатора в одном. Два измерительных канала дают возможность анализировать широкий диапазон продуктов: не только цельное зерно, но также и измельченные продукты.

Все модификации могут оснащаться встроенным модулем определения натуры зерна.

Прибор отличается высокой воспроизводимостью результатов. Доступна бесплатная годовая поддержка при создании собственных калибровок. AgriCheck оснащен встроенным сенсорным ЖК-дисплеем, имеет разъемы для подключения монитора, клавиатуры, мыши и принтера. У пользователя есть возможность переноса данных на USB-накопитель, установки дополнительного модуля для определения натуры зерна.
