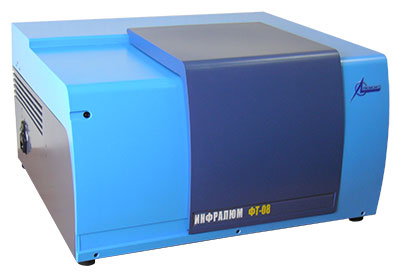

ИК-ФУРЬЕ-СПЕКТРОМЕТР «ИНФРАЛЮМ® ФТ-08»
Новая разработка серии «ИнфраЛЮМ®»
Широкий спектр приставок:
«ИнфраЛЮМ® ФТ-08» предлагает полный спектр оптических аксессуаров компании «Pike Technologies», адаптированных для установки в кюветное отделение спектрометра, в том числе:
Простота в использовании:
Особенности оптико-электронного тракта «ИнфраЛЮМ ФТ-08»
Особенности программного обеспечения:
ПРОЦЕДУРА РАБОТЫ
Прибор управляется программой «СпектраЛЮМ®», работающей в среде Windows 2000/XP, что обеспечивает легкость управления и дает возможность быстро освоить работу с прибором даже неподготовленному персоналу. Программа автоматизирует процесс измерения и обработки спектра, позволяет оператору в удобной форме получать информацию об образце и имеет развитую систему просмотра и обработки полученных данных.
Анализ газов
Пробой газа заполняется одно- или многоходовая газовая кювета и с помощью программы «СпектраЛЮМ®» измеряется спектр пропускания (или поглощения). Длина оптического пути используемой газовой кюветы варьируется от 50мм до 2,4м и более и выбирается в зависимости от свойств измеряемых газов и их концентрации.
Анализ жидких образцов
Для анализа жидкостей используются разборные и неразборные жидкостные кюветы, с длиной оптического пути от 0,01 до 1мм и с окнами из различных материалов, обеспечивающих прозрачность в требуемом спектральном диапазоне и необходимую устойчивость к влаге, а также приставки НПВО или МНПВО.
Анализ твердых образцов
Твердые образцы прессуются с KBr и с помощью программы «СпектраЛЮМ®» измеряется спектр пропускания (или поглощения) полученной “таблетки”. Образец также можно растереть с вазелиновым маслом и провести измерение спектра в жидкостной кювете.
Для наибольшей экспрессности, либо в случае сложности или недостаточной информативности иных способов измерения, могут быть использованы приставки НПВО, МНПВО или диффузного отражения.
Анализ пленок
Для измерения спектра пропускания (или поглощения) пленок используется магнитный держатель тонких пленок. Для измерения спектров НПВО – вертикальные или горизонтальные приставки МНПВО.
Анализ малых объектов
Для получения ИК-спектров небольших по размеру образцов, либо небольших участков поверхности образца используется ИК-микроскоп. В зависимости от режима работы микроскопа возможно получение спектров пропускания, отражения или НПВО.
Идентификация спектров образца по библиотекам спектров
Измеренный спектр образца может быть автоматически проидентифицирован. Для этого используется программное обеспечение «СпектраЛЮМ®» (библиотечный модуль). Библиотеки спектров могут быть заказаны в компании Люмэкс, либо созданы самостоятельно.
ОБЛАСТИ ПРИМЕНЕНИЯ:
Технические характеристики:
Рабочий спектральный диапазон, см-1 | от 400 до 7800 |
Спектральное разрешение, см-1, не более | 0,7 |
Предел абсолютной погрешности шкалы волновых чисел, см-1 | ±0,05 |
Отношение сигнал/шум (среднеквадратический) для волнового числа 2150 см-1, определяемый в интервале ±50 см-1 для разрешения 4 см-1 и времени накопления 60 с, не менее | 40000 |
Предел отклонения линии 100 %-ного пропускания от номинального значения для волнового числа 2150 см-1, определяемый в интервале ±50 см-1, % | ±0,2 |
Уровень положительного и отрицательного псевдорассеянного света, вызванного нелинейностью фотоприемной системы, % | ±0,25 |
Время установления рабочего режима спектрометров, ч, не более | 2 |
Время непрерывной работы спектрометров, ч, не менее | 8 |
Среднее время одного сканирования (частота сканирования 7,14 кГц), с, не более:
максимальное спектральное разрешение; спектральное разрешение 16 см-1 |
6 0,8 |
Питание спектрометров от сети переменного тока:
напряжение питания, В частота, Гц |
220 ±22 50 ±1 |
Потребляемая мощность, В×А, не более | 65 |
Габаритные размеры, мм, не более | 580х550х340 |
Масса, кг, не более | 32 |
Средняя наработка на отказ, ч, не менее | 2500 |
Средний срок службы спектрометра, лет, не менее | 5 |
Условия эксплуатации спектрометров: | |
Температура окружающего воздуха, °С | от 10 до 40 |
Относительная влажность воздуха, %, не более | 80% (при температуре 25°C) |
Атмосферное давление, кПа | от 84 до 106,7 |
РЕКОМЕНДУЕМЫЙ КОМПЛЕКТ ПОСТАВКИ:
