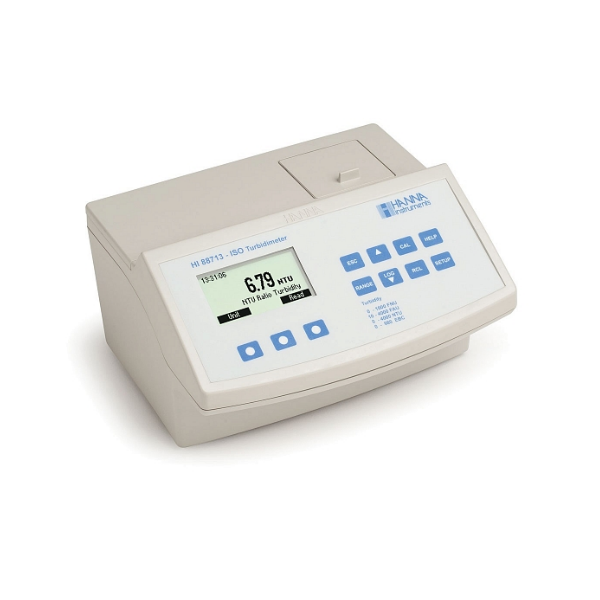

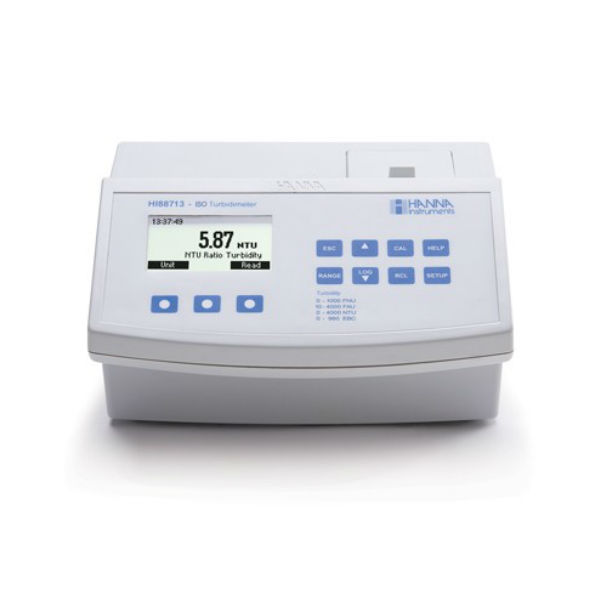

ИК-мутномер HI88713 настольный

HI88713 является высокоточным настольным измерителем мутности. Прибор поставляется в комплекте с набором первичных стандартов мутности AMCO-AEPA-1, используемых для калибровки и проверки работоспособности. Технические характеристики HI88713 по мутности соответствуют и даже превосходят требования метода ISO 7027 для измерений мутности.

Описание HI88713

Высокоточный ISO настольный измеритель мутности HI88713 специально разработан для измерения качества воды, обеспечивая надежные и точные показания, особенно в низком диапазоне мутности. В приборе реализована новейшая оптическая система, гарантирующая точные результаты, обеспечивающая долгосрочную стабильность, а также минимизирующая влияние рассеянного света и цветовых помех. Периодическая калибровка с помощью прилагаемых стандартов компенсирует любые вариации интенсивности свечения вольфрамовой лампы. Изготовленные из специального оптического стекла круглые 25-ти миллиметровые кюветы гарантируют воспроизводимость результатов измерений мутности.

Особенности HI88713

Четыре режима измерений– В приборе HI88713 реализованы четыре варианта измерения мутности: FNU (формазиновые нефелометрические единицы), FAU (формазиновые единицы затухания), а также NTU (нефелометрические единицы мутности) для как пропорционального, так и непропорционального режимов. Диапазоны измерения мутности для каждого режима составляют от 0,00 до 1000 FNU, от 10,0 до 4000 FAU, от 0,00 до 4000 NTU (пропорциональный режим), и от 0,00 до 1000 NTU (непропорциональный режим).

Несколько единиц измерения мутности — Значения мутности могут отображаться в виде формазиновых нефелометрических единиц (FNU), формазиновых единиц затухания (FAU), единиц Европейской пивоваренной конвенции (EBC) и нефелометрических единиц мутности (NTU).

Соответствие требованиям ISO — Технические характеристики HI88713 по измерению мутности соответствуют и даже превосходят требования метода ISO 7027 для измерений мутности с использованием инфракрасного светодиодного источника излучения.

Калибровка — HI88713 имеет мощную функцию калибровки, которая компенсирует изменения интенсивности света. Калибровку можно производить с помощью входящих в комплект поставки стандартов мутности или по самостоятельно приготовленным стандартам. Калибровка может быть выполнена по двум, трём, четырём или пяти точкам с помощью входящих в комплект поставки стандартов мутности (<0,1, 15, 100 и 750 и 2000 NTU). Значения калибровочных точек можно изменить, если пользователь изготовит свои стандарты.

AMCO AEPA-1 первичный стандарт мутности — Прилагаемые стандарты AMCO AEPA-1 признаны управлением по охране окружающей среды США (USEPA) в качестве первичного эталона. Эти нетоксичные стандарты содержат однородные по размеру и плотности полимерные частицы сферической формы, изготовленные из сополимера стирола и дивинилбензола. Эти стандарты являются многоразовыми и стабильными с длительным сроком хранения.

Данные GLP — В приборе HI88713 имеется функция полная GLP (надлежащая лабораторная практика), которая обеспечивает прослеживаемость условий калибровки. Данные содержат точки калибровки, дату и время.

Регистрация данных — до 200 измерений могут быть сохранены в памяти прибора и вызваны из неё в любое время.

Передача данных — Для дальнейшего хранения или анализа результатов, сохранённые результаты можно загрузить на Windows совместимый ПК с помощью USB порта и программного обеспечения HI92000.

Обучающий режим -Уникальный обучающий режим содержит дополнительную информацию с целью помощи пользователю в процессе измерений. Если эта функция включена, в тот момент, когда необходимо выполнить ту или иную операцию, прибор отображает пояснения и кнопку подтверждения.

Контекстная помощь — Контекстная помощь всегда доступна через специальную кнопку HELP. На экране прибора загораются чёткие обучающие сообщения и указания, чтобы быстро и легко провести пользователей через настройки и калибровки. Отображаемая справочная информация касается текущей настройки или опции.

Дисплей с подсветкой— ЖК-дисплей с подсветкой содержит легко понятный, удобный интерфейс. Все сообщения представляют собой обычный текст, который легко читать.

Мутность является одним из наиболее важных параметров, используемых для определения качества питьевой воды. Сначала этот параметр рассматривался преимущественно в качестве эстетической характеристики питьевой воды, затем появились доказательства того, что контроль мутности является надёжным средством защиты от патогенных микроорганизмов. В природной воде, измерения мутности производятся для общей оценки качества воды и её применимости в приложениях, связанных с обитающими в воде организмами. Раньше мониторинг и очистка сточных вод были основаны исключительно на контроле мутности. В настоящее время необходимо проводить измерение мутности после очистки сточных вод, чтобы удостоверится, что полученные значения находятся в пределах нормативных стандартов.

Мутность воды является оптическим свойством, вызывающим не прохождение, а рассеивание и поглощение света. Рассеяние проходящего через жидкость света, в первую очередь, вызвано присутствующими в жидкости взвешенными твердыми частицами. Чем выше значение мутности, тем больше рассеивание света. Даже очень чистая жидкость в определенной степени будет рассеивать свет, поскольку ни один раствор не имеет нулевую мутность.

В стандарте ISO для измерения мутности используется инфракрасное излучение, находящееся за пределами видимой области спектра. Основным преимуществом метода ISO по сравнению с методом EPA является уменьшение влияния окраски. В методе EPA используется вольфрамовая лампа, которая излучает свет, содержащий весь видимый спектр излучения, которые мы воспринимаем, как белый свет. Окрашенный раствор будет поглощать волны дополнительного цвета, что повлияет на показания мутности. Так как метод ISO проводит измерения вне пределов видимой длины волны света, цвет образца не мешает измерению. В Управлении по охране окружающей среды США (USEPA) предпочитают использовать вольфрамовую лампу, так как она обеспечивает более высокую точность при низких диапазонах и питьевая вода не должна быть окрашена. Требования, предъявляемые к оптическим измерителям мутности в соответствии с ISO 7027, зависят от диапазона измерений. Измерения диффузного излучения, как правило, производят при измерениях мутности в низком диапазоне (например, питьевая вода) в единицах измерения FNU (формазиновые нефелометрические единицы). Измерение ослабления интенсивности потока излучения для сильно замутнённых образцов (например, загрязненная вода) в единицах измерения FAU (формазиновые единицы затухания). Техническими условиями для каждого метода являются:

Измерение диффузного излучения для воды с низкой мутностью (от 0 FNU до 40 FNU)

• Длина волны падающего излучения должна быть 860 нм
• Спектральная полоса пропускания падающего излучения должна быть не более 60 нм
• Не должно быть никакого отклонения от параллельности падающего излучения и любая сходимость не должна превышать 1,5°.
• Измеряемый угол, тета, между оптическими осями падающего излучения и рассеянного излучении должна быть в пределах 90° ± 2,5°.
• Угол апертуры должен быть между 20° и 30° в пробе воды.

Измерение ослабления потока излучения для высокой мутности (от 40 FAU до 4000 FAU)

• Длина волны падающего излучения должна быть 860 нм
• Спектральная полоса пропускания падающего излучения должна быть не более 60 нм
• Не должно быть никакого отклонения от параллельности падающего излучения и любая сходимость не должна превышать 2,5°.
• Измеряемый угол, тета, между оптическими осями падающего излучения и рассеянного излучении должна быть в пределах 0° ± 2,5°.
• Угол апертуры должен быть между 10° и 20° в пробе воды.

Технические характеристики HI88713 по мутности соответствуют и даже превосходят требования ISO 7027.

Принцип действия HI88713

Проходящий через образец световой луч рассеивается во всех направлениях. Интенсивность и характер рассеянного света зависит от многих параметров, таких как длина волны падающего света, размер и форма частиц, показатель преломления и цвет. Оптическая система HI88713 состоит из светодиода, детектора рассеянного света (90°) и детектора проходящего света (180°). Какие именно детекторы используются зависит от режима измерения.

В непропорциональном диапазоне работы мутномера, значения NTU и FNU вычисляются из сигнала, попадающего на детектор рассеянного света (90°).

В режиме FAU, мутность вычисляется из сигнала, достигающего детектор проходящего света.

В пропорциональном диапазоне работы мутномера, микропроцессор прибора вычисляет значения NTU на основе сигналов, достигающих двух детекторов, с помощью эффективного алгоритма, корректирующего и компенсирующего цветовые помехи.

Нижний предел обнаружения мутномера определяется паразитной засветкой, которая фиксируется датчиками, но не является рассеянием света от взвешенных частиц. Оптическая система HI88713 разработана так, чтобы обеспечить очень низкий уровень паразитной засветки, обеспечивая высокую точность результатов для проб с низкими значениями мутности.

Стандарты HI88713-11 AMCO AEPA-1 призваны обеспечить привязанность измерений к первичному эталону. Эти стандарты используются для калибровки и проверки технических характеристик измерителя мутности.

Поставляются с сертификатом анализа

• Номер партии
• Срок годности
• Стандартное значение при 25 °C
• Эталонный измеритель по NIST

Предоставленные контейнеры для хранения

• Светонепроницаемые
• Защищают от случайного повреждения
