Импульсное намагничивающее устройство низкого напряжения СМ-20Н
Загрузка...
Импульсный магнитопорошковый дефектоскоп СМ-20Н — это революционное решение в магнитной дефектоскопии. Питаясь от обычной двухфазной сети 220В с заземлением дефектоскоп создаем импульс тока с амплитудой до 25кА. В отличие от модели СМ-20, новый дефектоскоп СМ-20Н имеет повышенную безопасность, т.к. напряжение импульса на кабеле всего 60 В.

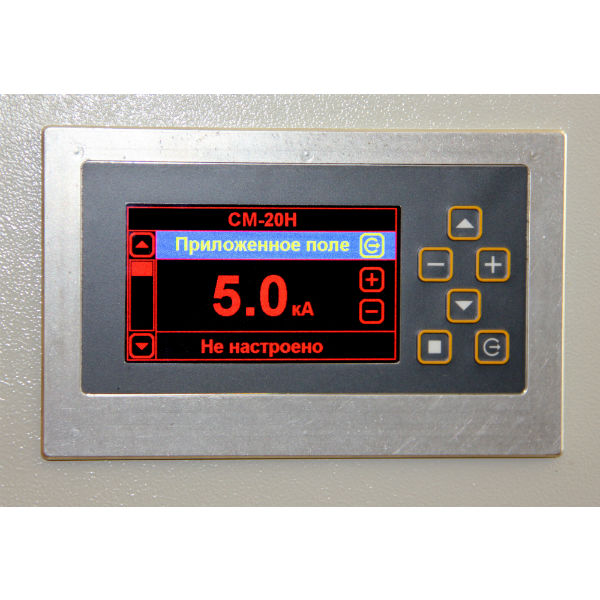

Прибор позволяет автоматически установить заданный ток, а также сохранить параметры выбранного режима намагничивания в энергонезависимой памяти. Размагничивание детали происходит автоматически.
Особенности СМ-20Н:
- Регулировка тока намагничивания до 25 кА
- Измерение установленного тока
- Напряжение импульса не более 60 В
- Питания от сети 220В с потреблением всего 6 кВА
- Автоматическое размагничивание
- 3 года гарантии.
Принципиальная схема дефектоскопа обеспечивает необходимые эксплуатационные характеристики и значительно более широкие возможности при значительном уменьшении габаритов и массы по сравнению с существующими дефектоскопами.
- Наибольший регулируемый импульсный ток 25 000 А (на кабеле 140кв.мм. с длиной 2,5м)
- Регулировка тока 100-25 000А
- Длительность импульсов тока 1,4-1,8 мс
- Максимальное напряжение импульса тока на кабеле не более 60 В
- Частота следования импульсов на максимальном токе 0,8 Гц
- Измерение тока есть
- Автоматическая установка тока есть
- Длительность автоматического размагничивания не более 30 с
- Полярность импульсов любая
- Режимы работы приложенное поле, остаточная намагниченность, размагничивание, реверс
- Питание сеть 220В, 50 Гц
- Пиковая потребляемая мощность не более 6кВА
- Габаритные размеры 800х400х400 мм
- Масса 80 кг
- Намагничивающее устройство СМ-20Н
- Инструкция по эксплуатации, св-во о калибровке
- Упаковка.
