Индикатор магнитного поля по ASME

Индикатор магнитного поля по ASME

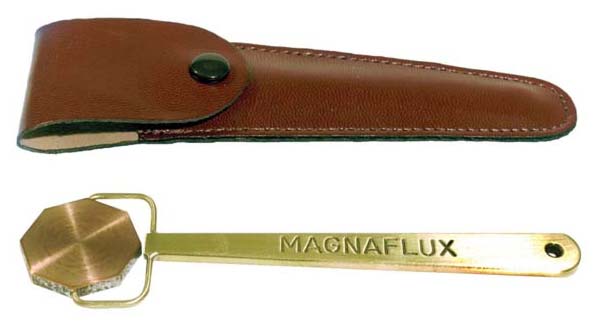

Индикатор магнитного поля по ASME представляет собой металлический индикатор на держателе и предназначен для оценки силы и направления магнитного поля.

Индикатор имеет форму восьмигранника размером около 20 мм и толщиной около 3 мм. Общая длина с держателем около 100 мм. Одна сторона изготовлена из низкоуглеродистой стали и разделена на восемь секций искусственными дефектами, другая — закрыта медной пластиной.

Изготовлен согласно спецификации ASME «Правил эксплуатации Котлов и Сосудов под давлением» (Раздел V), Статья 7, Параграф T727. Индикатор не является средством измерения и не подлежит калибровке и поверке и внесению в Госреестр средств измерений.

Правила использования

Индикатор магнитного поля по ASME устанавливается на проверяемую деталь секционной частью вверх. Соответствующая сила тока или поля определяется при формировании четкой линии частиц вдоль искусственных дефектов, разделяющих секции, при одновременном нанесении суспензии и подаче намагничивающего тока. Если четко определенная линия частиц не формируется в нужном направлении, необходимо изменить метод намагничивания или увеличить силу тока.
