Индивидуальные дозиметры ДКС-АТ3509, ДКС-АТ3509А, В, С
Миниатюрные микропроцессорные широкодиапазонные приборы, оптимально сочетающие точность, функциональные возможности, простоту в обращении, надежность и стоимость.
Совместно с устройством считывания (УС), подключаемым к ПЭВМ, и программным обеспечением образуют эффективно действующую систему автоматизированного контроля дозовых нагрузок на персонал.
Основная функция дозиметров — измерение индивидуального эквивалента дозы Hp(10), Hp(0,07), вспомогательная — измерение мощности дозы Hp(10), Hp(0,07) непрерывного рентгеновского и гамма-излучения.
Приборы обеспечивают измерения в диапазоне 7,5 порядков по мощности дозы, имеют раздельную звуковую и светодиодную сигнализацию.
Управление режимами работы, обработка информации, вывод на ЖК индикатор и самоконтроль выполняются микропроцессором.
Энергонезависимая память обеспечивает хранение накопленной дозы и истории накопления дозы при отключенном питании.
-
Измерение ДКС-АТ3509 ДКС-АТ3509А
ДКС-АТ3509B ДКС-АТ3509C
дозы Hp(10) непрерывного х и γ
+ + мощности дозы Ḣp(10) непрерывного х и γ
+ + дозы Hp(0,07) непрерывного х и γ
– + мощности дозы Ḣp(0,07) непрерывного х и γ
– +
- Радиационно-защитные мероприятия при ядерных авариях
- Рентгенология
- Радиотерапия
- Ядерная медицина
- Электронная техника (установки ионной имплантации)
- Ускорительная техника
- Ядерные исследования
- Рентгеноструктурный и рентгенфлуоресцентный анализ, электронная микроскопия
- Кремниевый планарный детектор
- Отсутствие собственного фона
- Одновременное измерение дозовых нагрузок на внутренние органы Нр(10) и кожные покровы Нр(0.07) — ДКС-АТ3509В и ДКС-АТ3509С в широком диапазоне мощностей доз
- Компенсирующий фильтр и электронная коррекция энергетической зависимости
- Устойчивость к ударам и вибрации, пылевлагозащищенность, устойчивость к электромагнитным воздействиям
- Устойчивость к повторяющимся ударам (”микрофонному эффекту”)
- Самоконтроль параметров
- Системное или автономное применение
- Малые габариты и вес
- Калибровка на водном фантоме ISO 30x30x15 см
- Передача данных в ПЭВМ по ИК-каналу через УС
Области применения:
- Научные исследования
- Медицина
- Атомная промышленность
Индивидуальные дозиметры внесены в Государственные реестры средств измерений Республики Беларусь, Российской Федерации, Украины и Литвы.
Технические характеристики:
| Диапазон измерения индивидуального эквивалента дозы | |
| ДКС-АТ3509, ДКС-АТ3509А Нр(10) | 1 мкЗв – 10 Зв |
| ДКС-АТ3509В Нр(10), Нр(0,07) | 1 мкЗв – 10 Зв |
| ДКС-АТ3509С Нр(10), Нр(0,07) | 1 мкЗв – 10 Зв |
| Диапазон измерения мощности индивидуального эквивалента дозы | |
| ДКС-АТ3509, ДКС-АТ3509А Ḣр(10) | 0,1 мкЗв/ч – 1 Зв/ч |
| ДКС-АТ3509В Ḣр(10), Ḣр(0,07) | 0,1 мкЗв/ч – 1 Зв/ч |
| ДКС-АТ3509С Ḣр(10), Ḣр(0,07) | 0,1 мкЗв/ч – 5 Зв/ч |
| Основная относительная погрешность измерений дозы, при отсутствии сопутствующего бета-излучения | не более ±15% |
| Основная относительная погрешность измерений мощности дозы | |
| от 0,1 до 1 мкЗв/ч | не более ±30% |
| от 1 мкЗв/ч до 1 Зв/ч | не более ±15% |
| от 1 до 5 Зв/ч (ДКС-АТ3509С) | не более ±(15+0,001Ḣр)%,
где Ḣр-мощность дозы, мЗв/ч |
| Погрешность калибровки по 137Сs | ±5% |
| Диапазон энергий | |
| ДКС-АТ3509, ДКС-АТ3509В,С | 15 кэВ – 10 МэВ |
| ДКС-АТ3509А | 30 кэВ – 10 МэВ |
| Энергетическая зависимость чувствительности относительно энергии 662 кэВ (137Cs) | |
| Нр(10) в диапазоне: | |
| 15 кэВ – 1,5 МэВ | ±25% |
| 1,5 МэВ – 10 МэВ | ±60% |
| Нр(0,07) в диапазоне (ДКС-АТ3509В,С): | |
| 15 кэВ – 300 кэВ | ±30% |
| Пороги сигнализации | 1 из 8 независимых порогов по дозе, 1 из 8 независимых порогов по мощности дозы |

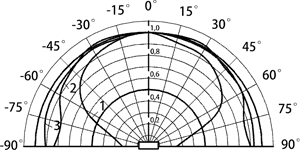

| Анизотропия в угловом интервале ±60о | |
| для 137Сs и 60Сo | ±20% |
| для 241Am | ±50% |
| Время отклика при измерении мощности дозы (при мощности дозы более 10 мкЗв/ч) | 5 с |
| Радиационная перегрузка | до 10 Зв/ч |
| Питание | комплект батарей из 2-х элементов типа ААА, возможность работы от аккумуляторов |
| Время непрерывной работы | не менее 500 ч |
| Диапазон рабочих температур | от -10оС до +40оС
(от -10оС до +50 оС для ДКС-АТ3509А) |
| Относительная влажность воздуха при температуре 35оС и более низких без конденсации влаги | до 90% |
| Устойчивость к падению | с высоты до 1,5 м на твердую поверхность |
| Степень защиты | IР54 |
| Соединение с ПК | USB (через устройство считывания) |
| Габаритные размеры | 105x58x23 мм |
| Масса | 100 г |
| Дозиметры соответствуют Международному стандарту IEC 61526:2005 (подтверждено испытаниями IAEA-EURADOS, IAEA-TECDOC-1564) а также нормам по безопасности: IEC 61010-1:1990 и требованиям по электромагнитной совместимости: EN 55022:1998+А1:2000+А2:2003, EN 55024:1998+A1:2001+A2:2003, IEC 61000-4-2:2001, IEC 61000-4-3:2008 |
Внешний вид и технические характеристики могут быть изменены
| Наименование прибора, тип | Примечание |
| Базовый комплект ДКС-АТ3509, А, В, С: | |
| — дозиметр индивидуальный | |
| — комплект батарей | 2 элемента питания типоразмера ААА |
| — цепочка с зажимом | Для более надежного крепления дозиметра на одежде, в дополнение к клипсе на задней крышке прибора |
| — чехол защитный | 3 чехла для защиты дозиметра от радиоактивного загрязнения |
| — руководство по эксплуатации | Содержит методику поверки |
| — упаковка |
| Дополнительно к дозиметрам можно заказать: | |
| — комплект аккумуляторных батарей | 2 элемента питания типоразмера ААА |
| — Устройство зарядное | Для заряда аккумуляторных батарей |
| — устройство считывания, подключаемое к COM-порту ПЭВМ и компакт-диск с ПО для обмена данными с ПЭВМ | Для создания системы дозиметрического контроля: дозиметр-устройство считывания-ПЭВМ |
| — устройство считывания подключаемое к USB-порту ПЭВМ и компакт-диск с ПО для обмена данными с |
