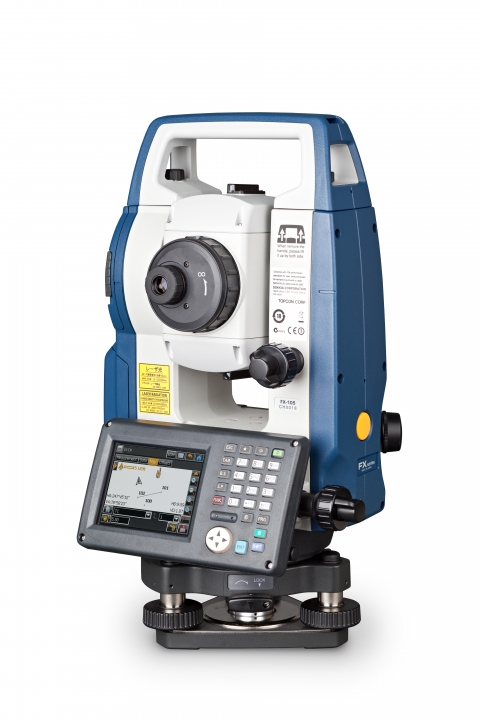

Инженерный тахеометр Sokkia FX-101
Современные условия работы предъявляют к электронным тахеометрам всё более высокие требования, как в плане технического оснащения, так и функциональности программного обеспечения. Новая серия электронных тахеометров SOKKIA FX обладает солидным техническим оснащением и широкими возможностями нового программного обеспечения MAGNET Field On Board. Усовершенствованный дальномер REDtech уверенно измеряет расстояния без отражателя до 500 метров за небольшое время (точные измерения всего 0,9 секунд). Измерения расстояний тахеометрами SOKKIA серии FX до таких проблемных целей как: темные поверхности, углы зданий и конструкций, люки, провода, также измерения: сквозь листву, ветви, заборы и подобные препятствия теперь станут проще и надёжнее. Два цветных 3,5 дюймовых TFT дисплея с сенсорным вводом в совокупности с полной алфавитно-цифровой клавиатурой позволяют легко вводить нужную информацию и выполнять измерения.
Новый аккумулятор BDC70 способен обеспечить работу нового тахеометра в течение продолжительного времени (до 20 часов). Запуск измерений в новой серии FX можно выполняться с помощью клавиши, расположенной на боковой панели инструмента. Это позволяет проводить измерения не отрываясь от окуляра и не теряя визуального контроля точности наведения на цель. Для коммуникации с устройствами и обмена данными предусмотрено кабельное соединение (RS232 и miniUSB) и беспроводный модуль Bluetooth (дополнительная опция). Также в новых тахеометрах для обмена данными и хранения файлов может использоваться USB flash диск.
Новое программное обеспечение MAGNET Field On Board c графическим пользовательским интерфейсом предоставляет поистине неограниченные возможности проведения полевых вычислений. Многообразие вычислительных программ способно выполнить сложные расчеты, необходимые при производстве геодезических работ, а большое количество используемых форматов поможет без труда использовать полученные данные в специализированных программных пакетах. В MAGNET Field On Board предусмотрена работа с цифровыми моделями, в том числе вынос в натуру простым выбором необходимых элементов прямо с экрана.
Современные передовые технологии и новое программное обеспечение сделают тахеометры SOKKIA FX незаменимыми помощниками в строительстве, маркшейдерском деле, землеустройстве, топографии, при проведении изысканий и в других приложениях.
Возможности и особенности программного обеспечения MAGNET Field on Board:
Гарантийный период составляет 5 лет (ежегодное прохождение ТО в авторизованном сервисном центре в гарантийный период обязательно).
Измерение углов | |
Точность (с.к.о.) измерения угла одним приемом, « | 1 |
Компенсатор | |
Тип | двухосевой |
Зрительная труба | |
Увеличение, крат | 30 |
Подсветка | сетка нитей |
Компенсатор | |
Диапазон работы, ’ | 6 |
Дальность измерения расстояний | |
на одну призму, м | 1.3 — 5000 |
на отражающую пленку, м | 1.3 — 500 |
без отражателя, м | 0.3 — 500 |
Точность измерения расстояний | |
без отражателя, мм | ± (3 + 2×10-6 х D) |
на отражающую пленку, мм | ± (3 + 2×10-6 х D) |
на призму, мм | ± (2 + 2×10-6 х D) |
Панель управления | |
Клавиатура | 26 клавиш на панели управления + клавиша на боковой панели |
Дисплей | С обеих сторон прибора, 3,5 дюйма, цветной TFT QVGA, сенсорный ввод |
Подсветка | дисплей + клавиатура |
Внешние условия эксплуатации прибора | |
Защита от внешних факторов (пыли, воды) | IP65 |
Рабочая температура, °С | -20°… +50° |
Интервал измерения расстояний | |
Точный режим, с | 0.9 |
Быстрый режим, с | 0.7 |
Слежение, с | 0.3 |
Память | |
Внутренняя память | 500 МБ |
Интерфейсы | |
Съемный носитель информации | USB флэш диски (до 8 ГБ) |
Беспроводный модуль Bluetooth | Опционально (радиус действия до 300 м) |
Коммуникационные порты | RS232C / USB 2.0 Host (Тип А) / USB тип miniB |
Центрир | |
Тип центрира | Оптический (лазерный опционально) |
Точность центрира, мм | < 0.5 |
Другие характеристики | |
Створоуказатель | Есть (зелёный / красный) |
Лазерный визир | Есть |
Батарея питания | |
Время работы от одного аккумулятора, ч | более 20 |
Время заряда одного аккумулятора, ч | около 5.5 |
Вес | |
Масса (включая аккумулятор и трегер), кг | 5.7 |
Прочее | |
Программное обеспечение | MAGNET Field On-Board + Basic режим (Определение координат; Обратная засечка; Проектирование трассы, поперечников; Измерение недоступного расстояния, превышения; Обмер рулеткой; Измерения со смещениями; Вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.); Координатная геометрия; Уравнивание хода; Загрузка и работа с ЦМР и ЦММ; Отображение результатов измерений или расчетов на миникарте; Рисовка простейших элементов в процессе работы) |
Наводящие винты | Двухскоростные с закрепительными механизмами |
Телекоммуникационный модуль TSshield «Защитник» | Опционально |
Формат данных | SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation |
Страна изготовления | Япония |
Гарантийный срок | 5 лет (ежегодное прохождение ТО в авторизованном сервисном центре в гарантийный период обязательно) |
