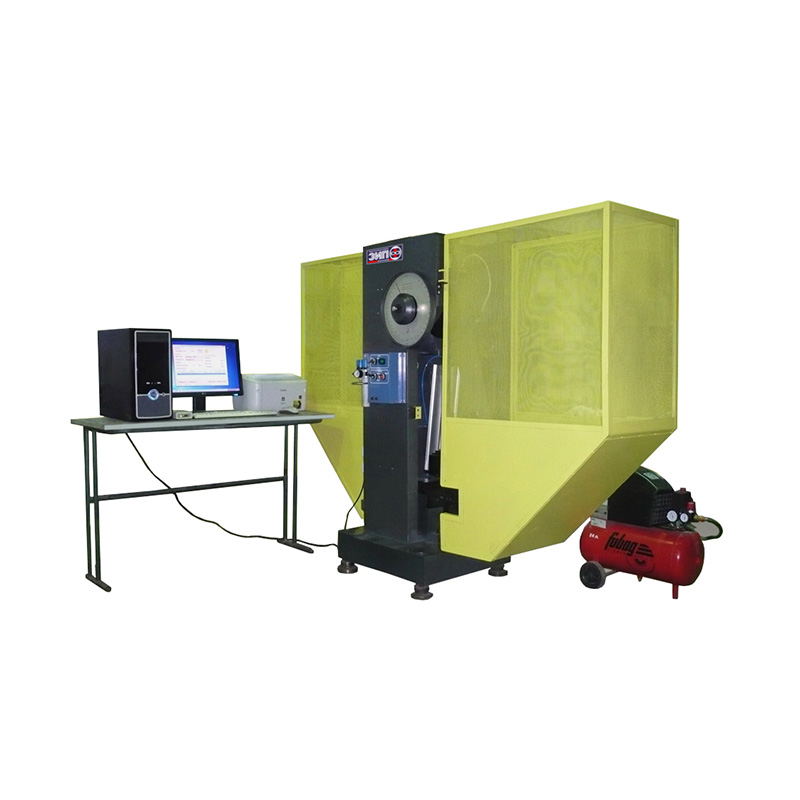

ИО 5003-0,3 Копер маятниковый
Копры маятниковые предназначены для испытания образцов из металлов и сплавов на двухопорный изгиб (метод Шарпи), по ГОСТ 9454.
Устанавливаются на фундаменте.
Подъем маятника в верхнее положение (фиксация заданного угла зарядки маятника) и сброс его осуществляется автоматически с помощью пневматических устройств. Результат испытания (величина энергии, затраченной на разрушение образца) фиксируется по аналоговой шкале (для всех моделей копров).
В модели ИО 5003-0,3-11 результаты испытаний отображаются на дисплее компьютера, входящего в состав ПТК. ПТК предназначается для работы с молотами любых энергий и углов сброса. Результаты испытаний статистически обрабатываются и распечатываются на лазерном принтере в виде протоколов испытаний. Файлы результатов испытаний сохраняются. Дополнительно имеется возможность производить с помощью ПТК поверку копра.
В модели ИО 5003-0,3-12 результат испытания фиксируется на блоке цифровой индикации пульта оператора. Автоматически рассчитывается ударная вязкость. Результаты серии испытаний (до 16 испытаний) обрабатываются и распечатываются на принтере в виде протокола испытаний.
Свидетельство об утверждении типа СИ РОССТАНДАРТА РОССИИ № 44544.
| ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | |||||||||||||||||||
| Наибольший запас потенциальной энергии, Дж | 300 | ||||||||||||||||||
| Допускаемое отклонение запаса потенциальной энергии маятников от номинального значения, % | ±0,5 | ||||||||||||||||||
| Потеря энергии при свободном качании маятника за половину полного колебания,% | ±0,5 | ||||||||||||||||||
| Скорость движения маятника в момент удара, м/с | 5±0,5 | ||||||||||||||||||
|
|||||||||||||||||||
| Максимальная мощность (без компрессора), кВт | 0,38 | ||||||||||||||||||
| Питание: | |||||||||||||||||||
| от сети переменного трехфазного тока | 380В; 50Гц | ||||||||||||||||||
| от сети сжатого воздуха с давлением, МПа | 0,35 – 1,0 | ||||||||||||||||||
| Габаритные размеры установки испытательной с ограждениями, мм | 2100x800x1620 | ||||||||||||||||||
| Масса (не более), кг | |||||||||||||||||||
| установки испытательной | 750 | ||||||||||||||||||
| ПТК /пульта оператора/ | 20 /3,5/ | ||||||||||||||||||
Комплектность основной поставки:
- испытательная установка (для модели ИО 5003-0,3-10);
- программно-технический комплекс ПТК (для модели ИО 5003-0,3-11)
- пульт оператора (микропроцессор), принтер (для модели ИО 5003-0,3-12)
Дополнительная поставка:
- компрессор,
- криокамера ККМ-1М.
