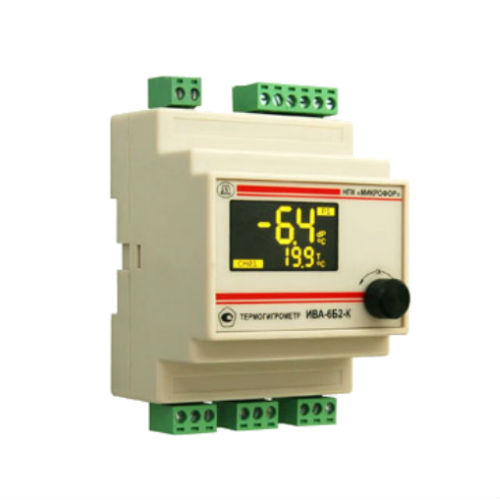

Термогигрометр ИВА-6Б2-К-DIN
ИВА-6Б2-К-DIN блок индикации термогигрометра ИВА-6Б2 в исполнении на DIN-рейку, одновременная индикация влажности и температуры, до 16-х измерительных преобразователей ДВ2ТСМ. Цифровой RS485, два...
Загрузка...В наличии много
от 20250 руб.RUB
ИВА-6Б2-К-DIN блок индикации термогигрометра ИВА-6Б2 в исполнении на DIN-рейку, одновременная индикация влажности и температуры, до 16-х измерительных преобразователей ДВ2ТСМ. Цифровой RS485, два токовых 4-20 мА и два релейных выхода.
Особенности конструктивного исполнения ИВА-6Б2-К-DIN
- В состав термогигрометра входят блок индикации и до 16 измерительных преобразователей ДВ2ТСМ.

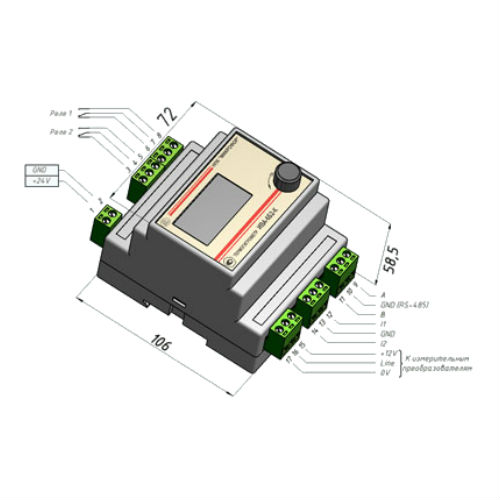

- Блок индикации выполнен в стандартном корпусе для монтажа на DIN-рейку.
- Измерительные преобразователи подключаются параллельно к блоку индикации двух- или трехпроводным кабелем (в зависимости от типа преобразователя) общей длиной до 300 м.
- Термогигрометр имеет два независимых релейных выхода, режимы которых определяются при конфигурации прибора. Каждый релейный выход имеет 1 контактную группу на переключение.
- Термогигрометр имеет два токовых выхода 4-20 мА. На выходы могут быть выведены относительная влажность, массовая концентрация влаги, точка росы (инея), температура, давление. Выводимые параметры и диапазон определяются при конфигурировании. Сопротивление нагрузки токовых выходов не более 500 Ом.
- Термогигрометр имеет цифровой выход по интерфейсу RS-485 и протоколу ModBus.
- Термогигрометр определяет величину массовой концентрации влаги (г/м3) на основе измеренных значений относительной влажности и температуры.
- Термогигрометр определяет величину точки росы (инея) анализируемого газа на основе измеренных значений относительной влажности и температуры.
- При измерении влажности в замкнутом, интенсивно перемешиваемом объеме, например, в климатической камере, термогигрометр может содержать один измерительный преобразователь ДВ2ТСМ-5Т-5П-АК и измерительные преобразователи температуры ДВ2ТСМ-5Т-АК, измеряющие температуру в различных точках в объеме термокамеры. Значения относительной влажности в точках размещения измерительных преобразователей температуры определяются расчетным путем.
- При работе с преобразователем ДВ2ТСМ-1Т-4П в термогигрометре предусмотрена возможность автокоррекции сдвига градуировочной характеристики, защиты сенсора влажности от переувлажнения и коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см2) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (ДВ2ТСМ-1Т-4П-А в составе ПДВ-8) или устанавливаются «вручную». Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно.
Технические характеристики ИВА-6Б2-К-DIN:
Термогигрометр ИВА-6Б2-К c исполнением блока индикации для монтажа на DIN-рейку (ИВА-6Б2-К-DIN)
Диапазон измерений относительной влажности с преобразователем
| исполнение 1П, 2П, % | 0…98*; | ||
| исполнение 4П, % | 0…75; | ||
| исполнение 5П, % | 0…100. |
*- метрологические характеристики при относительной влажности выше 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях
Диапазон измерений температуры с преобразователем ДВ2ТСМ
| исполнение 1Т, °С | 0…+60; | ||
| исполнение 2Т, °С | -20…+60; | ||
| исполнение 3Т, °С | -40…+60; | ||
| исполнение 4Т, °С | 0…+150; | ||
| ДВ2ТСМ-5Т-5П-АК, °С | -40…+60; | ||
| ДВ2ТСМ-5Т-АК, °С | -50…+180. |
Пределы допускаемой основной абсолютной погрешности измерения относительной влажности при температуре 23°С
| исполнение 1П | ||||
| в диапазоне относительной влажности от 0 до 90% | ±2% | |||
| в диапазоне относительной влажности от 90 до 98% | ±3%* | |||
| исполнение 2П | ||||
| в диапазоне относительной влажности от 0 до 90% | ±1% | |||
| в диапазоне относительной влажности от 90 до 98% | ±2%* | |||
| исполнение 4П | ||||
| в диапазоне относительной влажности от 0 до 10% | ±(0,025+0,0875П)% | |||
| в диапазоне относительной влажности от 10 до 75% | ±(0,7+0,02П)% | |||
| исполнение 5П | ±2% | |||
где П – измеренное значение относительной влажности, %
*- метрологические характеристики при относительной влажности выше 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях.
Пределы допускаемой основной абсолютной погрешности измерения температуры, °С
| исполнение 1Т, 2Т | ±0,3 | |||
| исполнение 3Т | ||||
| в диапазоне температур от -40 до -20°С | ±1 | |||
| в диапазоне температур от -60 до +60°С | ±0,3 | |||
| исполнение 4T | ||||
| в диапазоне температур от 0 до +60°С | ±0,3 | |||
| в диапазоне температур от +60 до +150°С | ±0,005Т | |||
| ДВ2ТСМ-5Т-АК | ||||
| в диапазоне температур от -50 до 0°С | ±(0,2+0,01|Т|) | |||
| в диапазоне температур от 0 до +60°С | ±0,2 | |||
| в диапазоне температур от +60 до +180°С | ±0,005Т | |||
| ДВ2ТСМ-5Т-5П-АК | ||||
| в диапазоне температур от -40 до 0°С | ±(0,2+0,01|Т|) | |||
| в диапазоне температур от 0 до +60°С | ±0,2 | |||
где Т – измеренное значение температуры, °С
Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С, %
| исполнение 1П, 2П | ±0,1 | |||
| исполнение 4П | ||||
| в диапазоне относительной влажности от 0 до 10% | ±(0,005+0,0045П) | |||
| в диапазоне относительной влажности от 10 до 75% | ±0,1 | |||
| исполнение 5П | ±(0,002+0,0002П), | |||
где П – измеренное значение относительной влажности, %
Комплект поставки ИВА-6Б2-К-DIN:
| Наименование изделия или документа | Обозначение | Примечание | |
| 1 | Блок индикации Ива-6Б2-К в исполнении для монтажа на DIN-рейку | ЦАРЯ.2772.003-02 | |
| 2 | Измерительный преобразователь влажности и температуры ДВ2ТСМ | ЦАРЯ.2553.004-0Х | см.прим.1 |
| 3 | Соединительный кабель | ЦАРЯ.3660.021 | см.прим.2 |
| 4 | Руководство по эксплуатации | ЦАРЯ.2772.003-02РЭ | |
| 5 | Компакт-диск с ПО | ||
| 6 | Упаковка | ЦАРЯ.4170.006 СБ |
Примечание 1. К блоку индикации может быть подключено до 16 измерительных преобразователей ДВ2ТСМ. Количество и тип преобразователей оговаривается при заказе термогигрометра.
Примечание 2. Длина соединительных кабелей оговаривается при заказе термогигрометра. Стандартная длина кабеля 4 м. При поставке термогигрометра с двумя и более измерительными преобразователями прибор комплектуется быстроразъемными соединителями-тройниками для подключения преобразователей к клеммной колодке.
Обозначение термогигрометра при заказе
ИВА-6Б2-К-DIN
с преобразователями:
| Канал | 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | ДВ2ТСМ | Х | Х | Х | Х | Хм |
| … | … | … | … | … | … | … |
| 16 | ДВ2ТСМ | Х | Х | Х |
|
Хм |
- Торговая марка преобразователя.
- Исполнение по рабочему диапазону температур (1Т, 2Т, 3Т, 4Т или 5Т).
- Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности (1П, 2П, 4П или 5П).
- Конструктивное исполнение (А, Б, В или ГМ).
- Тип защитного колпачка:
II — ажурный из нержавеющей стали с пористым колпачком из фторопласта;
III — пористый из спеченной нержавеющей стали.
длина соединительного кабеля, м.
Пример обозначения термогигрометра при заказе
ИВА-6Б2-К-DIN с преобразователями
1-й канал ДВ2ТСМ-5Т-5П-АК-II-4м
2-10-й каналы ДВ2ТСМ-5Т-АК-4м
— термогигрометр ИВА-6Б2-К в исполнении с монтажом блока индикации на DIN-рейке с одним преобразователем температуры и влажности ДВ2ТСМ-5Т-5П-АК-II с соединительным кабелем длиной 4 м и девятью преобразователями температуры ДВ2ТСМ-5Т-АК с соединительными кабелями длиной 4 метра.
