Термогигрометр ИВА-6Б2
Загрузка...
Термогигрометр ИВА-6Б2 предназначен для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, в свободной атмосфере, а также для измерения влагосодержания неагрессивных технологических газов.
Термогигрометр в щитовом исполнении 72х72 мм, одновременная индикация влажности и температуры, до 4-х измерительных преобразователей ДВ2ТСМ. Базовая
комплектация — ДВ2ТСМ-1Т-1П-Б\080 — 1шт., кабель 4 м, с поверкой. См. доп. опции. Исполнения преобразователей в разделе 3.4-3.7.
Термогигрометр в щитовом исполнении с выносными измерительными преобразователями. По возможностям аналогичен термогигрометру ИВА-6Б, но имеет двухстрочный дисплей и возможность подключения до четырех преобразователей влажности/температуры ДВ2ТСМ различных исполнений и давления одновременно. Для подключения преобразователя ДВ2ТСМ-3Т-1П-А-К, ДВ2ТСМ-4П-В – исполнение блока индикации ИВА-6Б2-К
Области применения ИВА-6Б2
- измерение параметров микроклимата производственных помещений и испытательных лабораторий, складских помещений;
- контроль параметров микроклимата в чистых производственных помещениях фармацевтической и электронной промышленности;
- контроль влажности воздуха в полиграфической промышленности;
- контроль влажности в расстоечных шкафах на хлебопекарных предприятиях;
- камеры сушки колбас;
- текстильная промышленность;
- системы безопасности атомных электростанций;
- системы вентиляции и кондиционирования зданий и сооружений, системы метеонаблюдения;
- оборудование осушки воздуха и технологических газов, в т.ч. глубокая осушка;
- контроль процессов сушки, хранения продукции.
Особенности ИВА-6Б2
- Термогигрометр ИВА-6Б2 состоит из блока индикации и измерительных преобразователей влажности и температуры типа ДВ2ТСМ.
- На светодиодном дисплее термогигрометра одновременно высвечиваются текущие значения температуры и влажности воздуха измеряемого канала.
- Представление измеренного значения влажности газа в различных единицах: относительная влажность (%), массовая концентрация влаги (г/м3) и точка росы/инея (ºС).
- Преобразователи подключаются параллельно общим двухпроводным кабелем по цифровому интерфейсу mForLAN протоколу ModBus с общей длиной линии связи до 300м.
- К блоку индикации термогигрометра может быть подключено до 4-х измерительных каналов, каждый из которых может включать измерительный преобразователь влажности и температуры ДВ2ТСМ (сетевые номера устройства от 1 до 4).
- Наличие двух релейных выходов (5А, ~220В) с программируемыми порогами срабатывания по задаваемому измерительному каналу.
- При наличии в термогигрометре нескольких измерительных каналов можно настроить релейный выход на работу по одному из них или по нескольким сразу. При работе релейного выхода с несколькими измерительными каналами возможны варианты срабатывания реле по логическому «И» или по логическому «ИЛИ».
- Возможность установки двух гальванически развязанных токовых выходов (0-5 или 4-20 мА) или цифрового выхода (RS232 или RS485) с протоколом обмена MODBUS.
При заказе термогигрометра ИВА-6Б2 оговаривается конфигурация блока индикации, тип и количество преобразователей влажности ДВ2ТСМ, длина кабелей.
Обозначение блока индикации термогигрометра: ИВА-6Б2-Х, где Х — тип выходного сигнала:
- Т5 — два токовых выхода 0-5 мА;
- Т20 — два токовых выхода 4-20 мА;
- RS232 — цифровой выход RS232;
- RS485 — цифровой выход RS485.

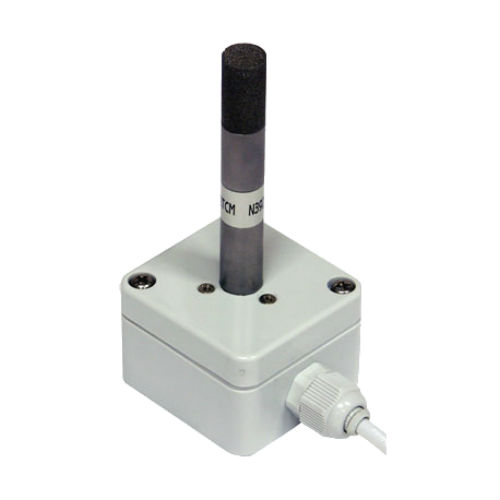

Обозначение измерительного преобразователя влажности и температуры:
| 1 | 2 | 3 | 4 | 5 | 6 |
| ДВ2ТСМ | -Х | -Х | -Х | -Х | -Х |
1 — Торговая марка преобразователя.
2 — Исполнение по рабочему диапазону температур (1Т, 2Т, 3Т и 4Т).
3 — Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности (1П, 2П и 3П).
4 — Конструктивное исполнение (А, Б, В или ГМ).
5 — Тип защитного колпачка:
II — ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
III — пористый из спеченной нержавеющей стали (поры около 25 мкм).
6 — длина соединительного кабеля, м.
В стандартной комплектации прибор поставляется с одним преобразователем ДВ2ТСМ-1Т-1П-Б/080.
Пример обозначения термогигрометра при заказе: ИВА-6Б2-RS232 с преобразователем ДВ2ТСМ-1Т-1П-А-III
Технические характеристики ИВА-6Б2:
| Диапазон измерений: | |
| относительной влажности, % | 0…98 |
| температуры с преобразователем | |
| исполнение 1Т, ºС | 0…+60 |
| исполнение 2Т, ºС | -20…+60 |
| исполнение 3Т, ºС | -40…+60 |
| исполнение 4Т, ºС (только исп. «Г») | 0…+150 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности с преобразователем | |
| исполнение 1П, % | ±2 |
| исполнение 2П, % | ±1 |
| исполнение 3П, % (только исп. «В») | |
| в диап. отн. влажности от 0 до 10% | ±(0,075+0,0925П) |
| в диап. отн. влажности от 10 до 50% | ±(0,5+0,05П) |
| в диап. отн. влажности от 50 до 98% | ±3, |
| где П — показания преобразователя, % | |
| Пределы допускаемой абсолютной погрешности измерений температуры, ºС | |
| в диап. от -40 до 0ºС, ºС | ±1 |
| в диап. от 0 до 60ºС, ºС | ±0,5 |
| в диап. от 60 до 150ºС, ºС | ±1 |
| Габаритные размеры блока индикации, мм (не более): | 72х72х85 |
| Питание | ~220В±15%, 50 Гц |
| Потребляемая мощность, Вт не более | 5 |
| Межповерочный интервал | 12 месяцев |
Примечание 1.
При заказе термогигрометра оговаривается наличие токовых выходов (2 шт.), диапазон (0-5 или 4-20 мА), или наличие цифрового выхода и его тип (RS-232 или RS-485).
Примечание 2.
К блоку индикации может быть подключено до 4 измерительных преобразователей ДВ2ТСМ. Количество преобразователей оговаривается при заказе термогигрометра. В стандартный комплект поставки входит 1 преобразователь ДВ2ТСМ-1Т-1П-Б80.
Примечание 3.
Поставляются по согласованию с Потребителем. Предназначены для защиты чувствительных элементов влажности и температуры при работе в условиях сильной загрязненности. При выпуске преобразователь комплектуется пористым защитным колпачком из спеченной нержавеющей стали, если не оговорено другое.
Примечание 4.
Длина соединительного кабеля оговаривается при заказе термогигрометра. Стандартная длина кабеля 4 м.
Примечание 5.
Поставляется по согласованию с Заказчиком.
Примечание 6.
Поставляется с термогигрометром при комплектации цифровым выходом.
Примечание 7.
Поставляется по согласованию с Заказчиком. Предназначен для ввода градуировочных характеристик в измерительные преобразователи при их юстировке.
Комплект поставки ИВА-6Б2:
- Блок индикации ИВА-6Б2
- Измерительный преобразователь влажности и температуры ДВ2ТСМ
- Защитный колпачок из нержавеющей стали с пористым фильтром из фторопласта (поры около 1 мкм)
- Пористый защитный колпачок из спеченной нержавеющей стали (поры около 25 мкм)
- Соединительный кабель
- Руководство по эксплуатации
- Переходная втулка для установки измерительного преобразователя в рабочую камеру образцового генератора влажного газа «Родник-2»
- Компакт-диск с программным обеспечением для термогигрометра ИВА-6Б2
- Кабель для подключения измерительных преобразователей ДВ2ТСМ к ПК
- Упаковка
