Измеритель электромагнитного поля П3-70/1

Измеритель электромагнитного поля П3-70/1

Предлагаем Вашему вниманию универсальный прибор П3-70/1 для изотропных измерений электромагнитных полей и излучений

№ в Госреестре 43290-09

П3-70/1 применяется при специальной оценке условий труда, проведении производственного контроля и электромагнитного мониторинга

П3-70/1 имеет в своем составе изотропные антенны-преобразователи по ВСЕМ ТИПАМ низкочастотных электромагнитных полей (включая постоянное).

• гипогеомагнитное поле (опция ИПМП-01)
• постоянное магнитное поле (опция ИПМП-01)
• электростатическое поле
• электрические поля промышленной частоты 50 Гц
• магнитные поля промышленной частоты 50 Гц
• Электромагнитные излучения 0,01 — 0,03 МГц (10 — 30 кГц)
• Электромагнитные поля ПЭВМ (5 Гц — 400 кГц)

Сфера использования:

• рабочие места с оборудованием, машинами, механизмами, установками, устройствами, аппаратами, транспортными средствами;
•  рабочие места по эксплуатации, обслуживанию, испытанию, наладке и ремонту оборудования, машин, механизмов, установок, устройств, аппаратов, транспортных средств;
•  рабочие места с использованием электрофицированного оборудования;
•  рабочие места с иными техническими средствами, являющимися источниками низкочастотных электрических и магнитных полей;
•  рабочие места с компьютерной и офисной техникой;
•  производственные зоны и производственные помещения.

В состав прибора входит не имеющая аналогов (как в России, так и за рубежом) изотропная электростатическая антенна АЭС 1 для измерения электростатического поля независимо от природы возникновения и на любых рабочих местах.
В антенне используется прямой метод измерения электростатического поля (без преобразования постоянного электростатического поля в переменное), что позволяет обеспечить более высокую точность измерения электростатического поля в реальных условиях — в условиях сложной помеховой обстановки в виде иных электромагнитных полей. Антенна имеет не один, а три взаимно перпендикулярных измерительных электрода, которые при измерении смещаются в электростатическом поле в трех взаимно перпендикулярных направлениях, измеряя одновременно три пространственных составляющих вектора электростатического поля. В этом случае не нужно в процессе измерения поворачивать антенну во всех направлениях, что обеспечивает отсутствие методической погрешности измерения электростатического поля!

• Диапазон измерения 5 кВ/м … 50 кВ/м
• Погрешность измерения 20 %
• Измерительный блок прибора П3-70/1 (с опцией ИПМП-01) и изотропной антенной АМ 4 позволяет измерять постоянное магнитное и геомагнитное поле.
• Диапазон измерения 0,4 мкТл … 250 мкТл (0,3 А/м … 200 А/м)
• Погрешность измерения ± (1,0 + 0,15×Визм)

П3-70/1 является средством измерений утвержденного типа, осуществляющим прямые измерения. Эксплуатационная документация на прибор содержит методики измерений, предназначенные для выполнения прямых измерений по всем типам измеряемых прибором полей.

Для измерения переменных электрических и магнитных полей прибор имеет электрические антенны АЭ 50 (АЭ 3/50), АЭ I/II и магнитные антенны АМ I/50, АМ 3, АМ II

Прибор является измерителем напряженности поля ненаправленного приема и разработан в соответствии с требованиями ГОСТ Р 51070-97 «Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний», установленными на измерители для контроля норм по электромагнитной безопасности в области охраны природы, безопасности труда и населения.

Для упрощения процесса измерения и получения достоверных результатов при оценке электромагнитной обстановки на обследуемом рабочем месте следует отдавать предпочтение приборам, принцип действия которых основан на одновременном измерении всех пространственных координат поля с вычислением модуля вектора напряженности поля и непрерывной визуальной индикацией полученного значения. Измерение электромагнитных полей в приборе П3-70/1 происходит именно по такому принципу.

П3-70/1 также может работать в режиме индикации трех пространственных координат поля в реальном масштабе времени, что может быть использовано для электромагнитного мониторинга, контроля пространственного распределения полей и динамики изменения этих полей во времени.

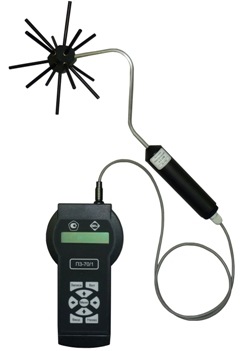

Прибор состоит из измерительного блока и сменных антенн (блок и антенны размещены в специальном кейсе с поролоновым вкладышем). Такая структура прибора позволяет потребителю самостоятельно оптимизировать конфигурацию под конкретные задачи и экономить за счет этого денежные средства на укомплектование своей испытательной лаборатории
