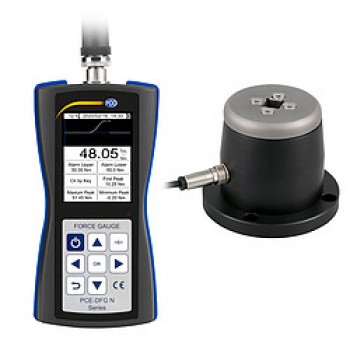

Измеритель крутящего момента PCE-DFG N 50TW
Тестер динамометрических ключей PCE-DFG N 50TW состоит из портативного измерительного прибора и внешнего датчика крутящего момента. Датчик крутильных колебаний подключается к портативному устройству...
Загрузка...В наличии много
по запросу
по запросу
Тестер динамометрических ключей PCE-DFG N 50TW состоит из портативного измерительного прибора и внешнего датчика крутящего момента. Датчик крутильных колебаний подключается к портативному устройству с помощью кабеля длиной 1,5 м, что позволяет устанавливать его на испытательном стенде или непосредственно на испытательном стенде.
Устройство измерения крутящего момента поставляется настроенным так, что контрольные измерения могут быть начаты немедленно. Сертификат калибровки для устройства измерения крутящего момента опционально доступен. Этот сертификат представляет собой целевое / фактическое сравнение с прослеживаемым эталоном и, таким образом, служит доказательством точности измерения. Погрешность измерения устройства измерения крутящего момента составляет всего 0,5% от диапазона измерения. Устройство для измерения крутящего момента используется в качестве эталонного устройства для тестирования и регулировки инструментов статического крутящего момента. Симулятор сустава необходим для динамических моментов.
Датчик крутящего момента имеет квадратное гнездо 1/2 дюйма и может выполнять измерения кручения в обоих направлениях вращения. С частотой дискретизации 1600 Гц измеритель крутящего момента надежно регистрирует первый и максимальный пик крутящего момента (ПИК), показанные отдельно на дисплей и может быть удален вручную или автоматически по истечении заданного времени. Благодаря свободно регулируемым значениям сигналов тревоги, устройство измерения крутящего момента может предупредить тестер о перегрузке динамометрического инструмента, если он не сработает сам.Для более точного анализа крутящих сил можно использовать программное обеспечение для ПК, входящее в комплект поставки.
Особенности:
— Измерение кручения влево / вправо
— Частота дискретизации 1600 Гц
— Предел погрешности 0,5% от диапазона измерения
— Функция PEAK / Hold
— Графический дисплей
— Программное обеспечение для ПК
— Возможна работа от сети и батареи
Технические характеристики PCE-DFG N 50TW:
| Область измерения | 0 … 50 Нм |
| Разрешение | 0,01 Нм |
| Точность | ±0,5% от диапазона измерения |
| Единицы измерения | Nm, lbfft, kgfm |
| Прием датчика крутящего момента | 1/2 » (12,5 х 12,5 мм) Внутренний квадрат |
| Измерение кручения | влево / вправо |
| Дисплей | 2,8 » TFT графический дисплей |
| Режимы тревоги | Внутри, снаружи |
| Частота дискретизации | 6 … 1600 Гц |
| Хранилище | для 100 серий измерений по 8000 точек измерения каждая |
| Источник питания | NiMH Аккумулятор, 6 В / 1600 мАч |
| Время автономной работы | около 10 часов |
| Адаптер питания / зарядный адаптер | 12 V / 1 A |
| Выходы | Интерфейс: USB коммутационный выход: 12 В / 50 мА |
| Класс защиты | IP 54 |
| Условия эксплуатации и хранения | -10 …50 ° C 5 … 95% отн. влаж. без конденсации |
| Размеры поворотного датчика | H 85 мм / Ø 72 мм / Ø 104 мм (см. технический чертеж) |
| Длина кабеля датчика / td> | около 1,5 м |
| Размеры портативного устройства | 200 х 97 х 42 мм |
| Вес портативного устройства | 540 г |
| Датчик кручения веса | 985 г |
Комплект поставки PCE-DFG N 50TW:
- 1 х Устройство оценки крутящего момента PCE-DFG N 50 Вт
- 1 х Датчик вращения 50 Нм
- 1 х 1,5 м кабель датчика
- 1 x PC-Software
- 1 х USB кабель для передачи данных
- 1 х Адаптер питания
- 1 х Чехол для переноски
- 1 х Отвертка датчика
- 1 х Руководство пользователя
