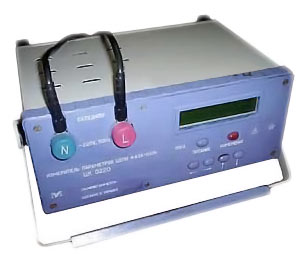

Измеритель параметров цепи фаза-нуль ЦК0220
Загрузка...
Измеритель параметров цепи фаза-нуль ЦК0220 измеряет:
- Реальный ток короткого замыкания (Ік.з.) в диапазоне 10 – 10000А с погрешностью ±5% от измеряемой величины;
- Полное сопротивление (Z) в диапазоне 0,022 – 22 Ώ с погрешностью ±5% от измеряемой величины;
- Напряжение переменного тока (V) в диапазоне 180 – 245V с погрешностью ±1% от измеряемой величины в цепях фаза-нуль и фаза-заземление частоты 50, 60 Гц, в которых:
- Коэффициент искажения синусоидальной кривой напряжения имеет предельно допустимое значение по ГОСТ 13109-97 Кv=12%;
- Угол сдвига фаз между током и напряжением может иметь значение от 0 до 60 электрических градусов.
Условия эксплуатации Измерителя параметров цепи фаза-нуль ЦК0220:
По условиям эксплуатации и транспортирования прибор относится к группе 4 по ГОСТ 22261 (рабочий диапазон температур от минус 10 до плюс 40 ºС и относительной влажности 90% при 30 ºС.)
Прибор надёжен, прост и безопасен в обращении, измерения могут производиться одним оператором.
Применение прибора ЦК0220 избавит Вас от непредвиденных обстоятельств, связанных с неправильным выбором предохранителей автоматов защиты и других средств отключения силовых цепей, в случае возникновения коротких замыканий.
Комплектуется руководством по эксплуатации, футляром и соединительными проводами, которые обеспечивают безопасное подключение измерителя к сети без снятия напряжения.
Технические характеристики:
Измеритель параметров цепи фаза-нуль ЦК0220 производит:
- Расчёт и индикацию значений цепи:
-Активного сопротивления R;
-Реактивного сопротивления X;
-Угла сдвига фаз φ;
- Микроконтроллерное управление и обработку информации;
- Автоматическое отключение прибора от сети питания при появлении во внешней цепи падения напряжения, превышающего 20V, снижении напряжения меньше 180V, или превышении больше 245V;
- Измеритель параметров цепи фаза-нуль ЦК0220 имеет:
- Резистор ограничения тока 0,1 Ом;
- Символьный дисплей с подсветкой;
- Память до 10 результатов измерений (U, Ік.з, A, Z, R, X, Φ);
- Питание от измеряемой сети;
- Класс защиты ІІ по ГОСТ 26104;
- Категорию монтажа ІІ и степень загрязнения І по ГОСТ Р51350
Комплектуется руководством по эксплуатации, футляром и соединительными проводами, которые обеспечивают безопасное подключение измерителя к сети без снятия напряжения.
