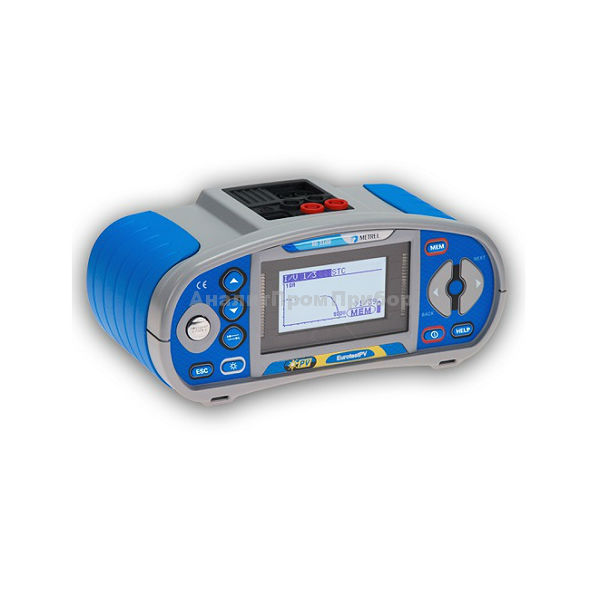

Измеритель параметров фотоэлектрических установок METREL MI 3108 EurotestPV
METREL MI 3108 EurotestPV – комбинированный прибор, предназначенный для измерения параметров однофазных фотоэлектрических (ФЭ) установок согласно ГОСТ Р 62446, а также для измерений параметров...
Загрузка...
по запросу
по запросу
METREL MI 3108 EurotestPV – комбинированный прибор, предназначенный для измерения параметров однофазных фотоэлектрических (ФЭ) установок согласно ГОСТ Р 62446, а также для измерений параметров электроустановок до 1000 В. Измеритель MI 3108 позволяет измерить параметры цепей постоянного и переменного тока ФЭ установки, получить вольт-амперную характеристику ФЭ модуля, измерить сопротивление изоляции, заземления, параметры УЗО и цепи «фаза-ноль»
Функции METREL MI 3108 EUROTESTPV
Для фотоэлектрических установок:
- Измерение напряжения холостого хода и тока короткого замыкания,
- Измерение напряжения, тока и мощности в цепях постоянного тока ФЭ установок,
- Измерение вольт-амперной характеристики (ВАХ),
- Измерение интенсивности излучения,
- Измерение температуры модуля,
- Измерение напряжения, тока, частоты, мощности, энергии, коэффициента мощности и гармонических составляющих в цепях переменного тока ФЭ установок,
- Вычисление КПД ФЭ модуля, системы.
Для электрических установок:
- Измерение сопротивления изоляции,
- Измерение непрерывности защитных проводников,
- Измерение параметров петли короткого замыкания,
- Измерение параметров УЗО,
- Измерение сопротивления заземления,
- Измерение напряжения, тока, мощности, энергии, гармонических составляющих.
Особенности METREL MI 3108 EUROTESTPV:
- Одновременное измерение параметров цепей постоянного и переменного тока,
- Графическое представление ВАХ на экране прибора,
- Пересчет значений напряжения и тока для стандартных условий окружающей среды,
- Опциональное удаленное устройство для одновременного измерения температуры ФЭ модуля и интенсивности излучения,
- Встроенная память на 1800 числовых или 500 графических результатов,
- Отображение в реальном времени осциллограмм напряжения и тока.
- Опциональный Bluetooth-модуль для передачи данных на устройства с ОС Android.
Технические характеристики METREL MI 3108 EurotestPV:
| Параметр | Диапазон иземерения | Погрешность |
| Измерение в фотоэлектрических установках | ||
| Напряжение | 0…999 В DC 0…999 В AC |
±(1,5 % от изм. + 5 ед. мл. р.) ±(1,5 % от изм. + 3 ед. мл. р.) |
| Ток | 0,0 мА…300 А DC 0,0 мА…300 А AC |
±(1,5 % от изм. + 5 ед. мл. р.) ±(1,5 % от изм. + 3 ед. мл. р.) |
| Мощность | 0…200 кВт | ±(2,5 % от изм. + 6 ед. мл. р.) |
| Энергия | 0,000 Втч…1999 кВтч | — |
| ВАХ | 1000 В/15 А/ 15 кВтч | — |
| Гармоники | До 11 | — |
| Излучение | 0…2000 Вт/м2 | ±(5 % от изм. + 5 ед. мл. р.) |
| Температура | -10 …85 °С | ±5 ед. мл. р. |
| Измерение в электрических установках | ||
| Сопротивление изоляции (Uисп.=1 кВ) | 0…999 МОм | ±(5 % от изм. + 3 ед. мл. р.) |
| Непрерывность 200 мА | 0,00…1999 Ом | ±(3 % от изм. + 3 ед. мл. р.) |
| Полное сопротивление цепи фаза-ноль | 0,00…9990 Ом | ±(5 % от изм. + 5 ед. мл. р.) |
| Время срабатывания УЗО | 0 мс …2 с | ± 1 мс |
| Ток срабатывания УЗО | 0,2IΔN …2,2IΔN | ±0,1IΔN |
| Сопротивление заземления | 0,00…9999 Ом | ±(5 % от изм. + 5 ед. мл. р.) |
| Напряжение | 0…550 В | ±(2 % от изм. + 2 ед. мл. р.) |
| Частота | 0,00…499,9 Гц | ±(0,2 % от изм. + 1 ед. мл. р.) |
| Общие характеристики | Основное устройство | Удаленное устройство |
| Дисплей | 128х64 | |
| Напряжение питания | 6 аккумуляторных батарей АА | |
| Категория перенапряжения | КАТ II/1000 В DC, КАТ III/600 В, КАТ IV/ 300 В |
— |
| Защита от поражения электротоком | Двойная изоляция | — |
| Связь с ПК | RS232, USB | RS232 |
| Масса, размеры | 1,3 кг, 230х103х115 мм | |

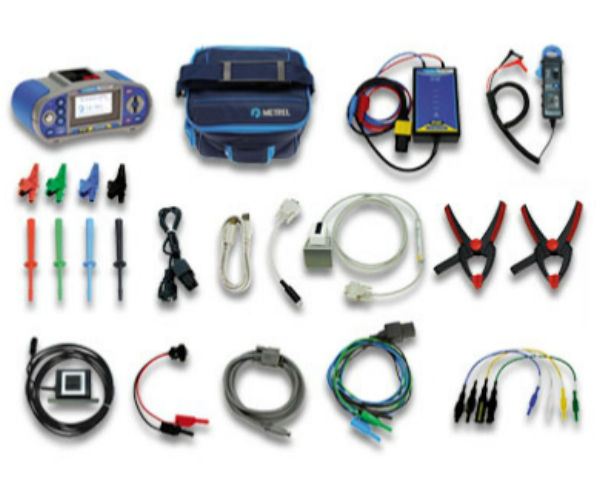

Комплектация METREL MI 3108 EurotestPV:
- Измеритель параметров фотоэлектрических установок MI 3108,
- Сумки 2 шт.,
- Кабель с евровилкой,
- Измерительный кабель 3х1,5 м,
- Измерительные наконечники 4 шт.,
- Зажимы «крокодил» 4 шт.,
- Безопасный ФЭ датчик,
- ФЭ переходники,
- Токовые клещи AC/DC,
- Пиранометр,
- Температурный датчик,
- Кабель USB-PS/2,
- Кабель RS232-PS/2,
- Адаптер питания,
- Аккумуляторные батареи АА 6 шт.,
- CD-диск с ПО Eurolink PRO и инструкцией по эксплуатации,
- Комплект ремней для переноски,
- Краткая инструкция по эксплуатации.
