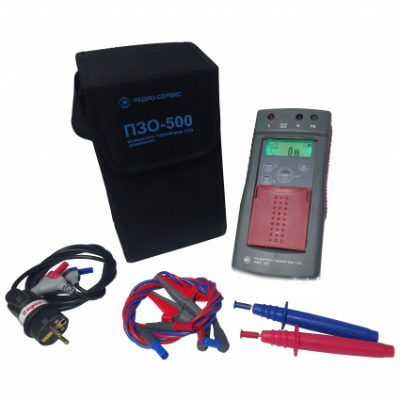

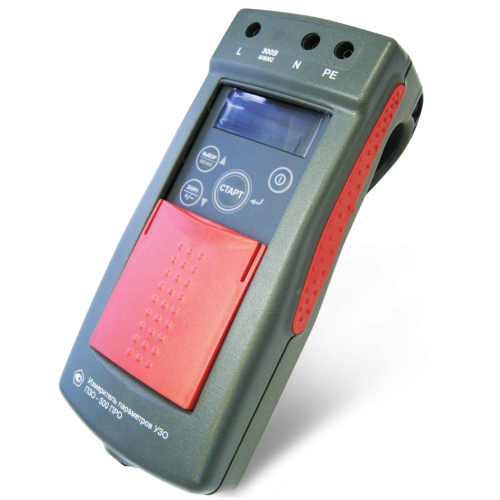

Измеритель параметров устройств защитного отключения ПЗО-500 предназначен для измерения параметров УЗО как находящихся в сети «220 В» (или «230 В»), так и вне её (в автономном режиме). Измеряет параметры УЗО типа АС на синусоидальном токе с возможностью установки начальной фазы тока. Фиксирует ток срабатывания УЗО от 10 до 500 мА, время срабатывания. Результаты измерения в удобной для восприятия форме выводятся на индикатор, показывающий также режим работы прибора и состояние аккумулятора.
1. Измерение тока срабатывания УЗО | ||||||
Диапазоны формирования испытательного тока в зависимости от номинального дифференциального тока УЗО (I∆N), мА | ||||||
I∆N, мА |
Форма тока | |||||
синусоидальный ток | однополярный пульсирующий ток | постоянный ток | ||||
с углом задержки фазы тока | с постоянной составляющей тока 6 мА | |||||
0 º | 90 º | 135 º | ||||
10 | 4-11 | 4-20 | 2-20 | 1-20 | 9–26 | 4-20 |
30 | 12-33 | 12-42 | 6-42 | 3-42 | 15 – 48 | 12-60 |
100 | 40-110 | 30-140 | 20-140 | 10-140 | 36 – 146 | 40-200 |
300 | 120-330 | 100-420 | 60-420 | 30-420 | 96 – 426 | 120-600 |
500 | 200-550 | 150-700 | 100-700 | — | 156 – 706 | 200-1000 |
Пределы допускаемой основной погрешности измерений: — синусоидального тока — однополярного пульсирующего и постоянного тока |
± (3´10-2´I + 0,2 мА) ± (5´10-2´I + 0,5 мА) |
|||||
Примечания. 1 Однополярный пульсирующий и постоянный токи формируются только прибором ПЗО-500 ПРО. 2 Ток с постоянной составляющей тока 6 мА и постоянный ток формируются только в автономном режиме. |
3 Разрешающая способность для токов до 33,0 мА – 0,1 мА, для токов более 33,0 мА – 1 мА. 4 При измерениях в сети «220 В» действующее значение напряжения должно быть в диапазоне от 180 до 260 В. 5 I – сила испытательного тока |
||||||||||||
2. Измерение времени отключения УЗО (Т∆) | ||||||||||||
Диапазоны измерения в зависимости от номинального дифференциального тока УЗО и кратности номинальному дифференциальному току, мс | ||||||||||||
Номинальный ток УЗО I∆N, мА | 0,5 I∆N и 1 I∆N | 2 I∆N и 5 I∆N | ||||||||||
10 | от 1 до 5000 | от 1 до 500 | ||||||||||
30 и более | от 1 до 2000 | |||||||||||
Примечание — Разрешающая способность во всех диапазонах 1 мс. | ||||||||||||
Пределы допускаемой основной погрешности измерений: — для синусоидального и постоянного тока — для однополярного пульсирующего тока |
±(1,5´10-2´Т∆ + 3 мс) ±(1,5´10-2´Т∆ + 10 мс) |
|||||||||||
I∆N, мА |
Действующее значение тока при измерении времени отключения УЗО в зависимости от формы и кратности | |||||||||||
1 I∆N, мА | 2 I∆N, мА | 5 I∆N, мА | ||||||||||
синусои- дальный ток | однополярный пульсирующий ток (0 º) | постоян ный ток | синусои- дальный ток | однополярный пульсирующий ток (0 º) | постоян ный ток | синусои- дальный ток | однополярный пульсирующий ток (0 º) | постоян ный ток | ||||
10 | 10 | 20 | 20 | 20 | 40 | 40 | 50 | 100 | 100 | |||
30 | 30 | 42 | 60 | 60 | 84 | 120 | 150 | 210 | 300 | |||
100 | 100 | 140 | 200 | 200 | 280 | 400 | 500 | 700 | 1000 | |||
300 | 300 | 420 | 600 | 600 | 840 | 1200 | 1500 | — | — | |||
500 | 500 | 700 | 1000 | 1000 | 1400 | 2000 | 2500 | — | — | |||
Действующее значение синусоидального тока 0,5 I∆N | ||||||||||||
Номинальный ток УЗО I∆N, мА | 10 | 30 | 100 | 300 | 500 | |||||||
Действующее значение тока, мА | 5 | 15 | 50 | 150 | 250 | |||||||
Примечания. 1 Испытания на постоянном токе проводятся только в автономном режиме. 2 Токи величиной более 1 А (кроме постоянного тока) формируются только от сети «220 В». |
||||||||||||
3. Измерение действующего значения напряжения переменного тока (U) | ||||||||||||
Диапазон измерения, В | от 10 до 300 | |||||||||||
Пределы допускаемой основной погрешности измерений, В | ± (3´10-2´U + 3) | |||||||||||
Примечание — Разрешающая способность 1 В | ||||||||||||
4. Измерение напряжения прикосновения (Uп) при протекании дифференциаль- ного тока УЗО (только для ПЗО-500 ПРО) | ||||||||||||
Диапазон измерения, В | от 5 до 100 | |||||||||||
Пределы допускаемой основной погрешности измерений, В | ± (5´10-2´Uп + 3) | |||||||||||
Примечания. 1 Разрешающая способность 1 В. 2 Измеряется падение напряжения при протекании тока равном 40 % от I∆N и приводится к 100 % номинального тока УЗО (умножается на 2,5). |
5. Измерение активного сопротивления петли «фаза – нуль» (R) (только для ПЗО-500 ПРО) | |
Диапазон измерения, Ом | От 0,4 до 60,0 |
Пределы допускаемой основной погрешности измерений, Ом | ± (5´10-2´R + 0,3) |
Примечания. 1 Разрешающая способность 0,1 Ом. 2 Измерительный ток не более 2,5 А. |
Прибор ПЗО-500 | 1 |
Руководство по эксплуатации | 1 |
Блок питания БПН-А 12-0,5 | 1 |
Кабель РЛПА.685551.002 — измерительный, красный, длиной 1,5 м | 1 |
Кабель РЛПА.685551.002-03 — измерительный, синий, длиной 1,5 м | 1 |
Батарейный отсек РАПМ.436244.003 | 1 |
Адаптер розеточный РАПМ.301111.004 | 1 |
Зажим изолированный типа «крокодил» | 2 |
Сумка для переноски прибора | 1 |
Упаковка транспортная | 1 |
