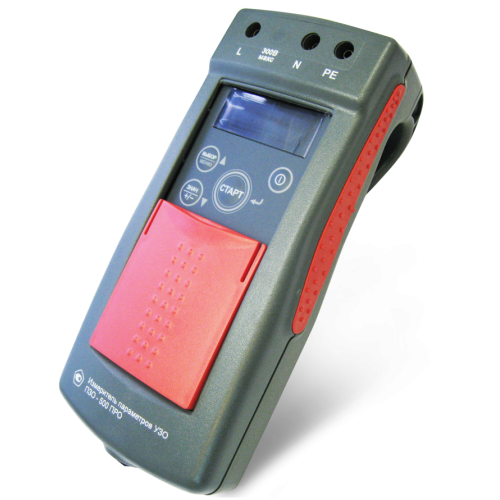

Измеритель параметров устройств защитного отключения ПЗО-500 ПРО
1.Измерение тока срабатывания УЗО | ||||||
Диапазоны формирования испытательного тока в зависимости от номинального дифференциального тока УЗО (l.N), мА | ||||||
IN, мА | Форма тока | |||||
синусоидальный ток | однополярный пульсирующий ток | постоянный ток | ||||
с углом задержки фазы тока | с постоянной составляющей тока 6 мА | |||||
0 ° | 90 ° | 135 ° | ||||
10 | 4-11 | 4-20 | 2-20 | 1-20 | 9-26 | 4-20 |
30 | 12-33 | 12-42 | 6-42 | 3-42 | 15-48 | 12-60 |
100 | 40-110 | 30-140 | 20-140 | 10-140 | 36-146 | 40-200 |
300 | 120-330 | 100-420 | 60-420 | 30-420 | 96-426 | 120-600 |
500 | 200-550 | 150-700 | 100-700 | — | 156-706 | 200-1000 |
2. Измерение времени отключения УЗО (Тй) | ||||||
Диапазоны измерения в зависимости от номинального дифференциального тока УЗО и кратности номинальному дифференциальному току, мс | ||||||
Номинальный ток УЗО IN мА | 0,5 IN и 1 IN | 2 IN И 5 IN | ||||
10 | от 1 до 5000 | от 1 до 500 | ||||
30 и более | от 1 до 2000 |
Действующее значение синусоидального тока 0,5IN
Номинальный ток УЗО l.N, мА 10 30 100 300 500
Действующее значение тока, мА 5 15 50 150 250
3. Измерение действующего значения напряжения переменного тока | |
Диапазон измерения, В | От 10 до 300 |
Пределы допускаемой основной погрешности, не более, % + емр | ±(3*3) |
4. Измерение напряжения прикосновения | |
Диапазон измерения, В | От 5 до 100 |
Пределы допускаемой основной погрешности, не более, % + емр | ±(5 + 3) |
5. Измерение активного сопротивления петли «фаза — нуль» | |
Диапазон измерения, Ом | От 0,4 до 60,0 |
Пределы допускаемой основной погрешности, не более, % + емр | ±(5 + 2) |
Действующее значение тока в зависимости от формы и кратности | |||||||||
IN, мА | 1 IN. мА | 2 IN. мА | 5 IN. мА | ||||||
синусо- идальный ток |
однополярный пульсирующий ток (0 °) | постоянный ток | синусо- идальный ток |
однополярный пульсирующий ток (0 °) | постоянный ток | синусо- идальный ток |
однополярный пульсирующий ток (0 °) | постоянный ток | |
10 | 10 | 20 | 20 | 20 | 40 | 40 | 50 | 100 | 100 |
30 | 30 | 42 | 60 | 60 | 84 | 120 | 150 | 210 | 300 |
100 | 100 | 140 | 200 | 200 | 280 | 400 | 500 | 700 | 1000 |
300 | 300 | 420 | 600 | 600 | 840 | 1200 | 1500 | — | — |
500 | 500 | 700 | 1000 | 1000 | 1400 | 2000 | 2500 | — | — |

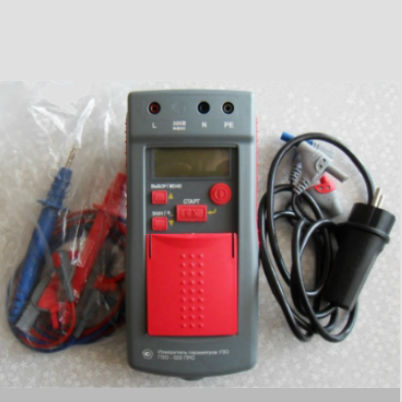

Прибор ПЗО-500 | 1 |
Руководство по эксплуатации | 1 |
Блок питания БПН-А 12-0,5 | 1 |
Кабель РЛПА.685551.002 — измерительный, красный, длиной 1,5 м | 1 |
Кабель РЛПА.685551.002-03 — измерительный, синий, длиной 1,5 м | 1 |
Батарейный отсек РАПМ.436244.003 | 1 |
Адаптер розеточный РАПМ.301111.004 | 1 |
Зажим изолированный типа «крокодил» | 2 |
Сумка для переноски прибора | 1 |
Упаковка транспортная | 1 |
