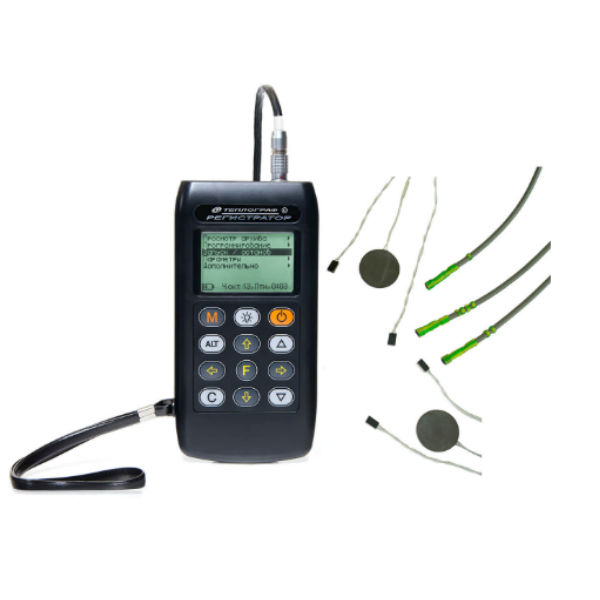

Главная Товары Тепловой контроль Измерители плотности тепловых потоков Измеритель плотности тепловых потоков и температуры ТЕПЛОГРАФ

Измеритель теплофизических величин ТЕПЛОГРАФ предназначен для:

  • Определение сопротивления теплопередаче и термического сопротивления ограждающих конструкций (ГОСТ 56623), блоков оконных и дверных (ГОСТ 26602.1)
  • Измерение и регистрация плотности тепловых потоков, проходящих через одно- и многослойные ограждающие конструкции (ГОСТ 25380), через теплоизоляцию и облицовку различных объектов
  • Измерение температуры поверхностей или воздуха внутри и снаружи помещений
  • Непрерывный мониторинг объектов при натурных и лабораторных испытаниях с определением фактического уровня тепловой защиты
  • Уточнение и дополнение результатов тепловизионных обследований объектов

Структура комплекса

Регистрирующий блок прибора предназначен для сбора информации с модулей, оснащен графическим дисплеем, клавиатурой, USB интерфейсом. ТЕПЛОГРАФ имеет три типа специальных модулей:

  • тип 01 (одна зона контроля): датчик теплового потока + 2 датчика температуры поверхности, дополнительно 1…2 датчика температуры (или температуры и влажности) среды;
  • тип 02 (две зоны контроля): состоит из 2 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1…2 датчика температуры (или температуры и влажности) среды;
  • тип 07 (семь зон контроля): состоит из 7 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1…4 датчика температуры (или температуры и влажности) среды.

Основные функции ТЕПЛОГРАФ:

  • Регистрация и отображение контролируемых параметров (тепловых потоков, температур и влажности) с привязкой ко времени и дате
  • Вычисление термического сопротивления и теплопроводности, определение сопротивления теплопередаче
  • Задание режимов регистрации через систему меню
  • Регистрация без ограничения времени с автоматическим удалением старых данных.

Сервисная компьютерная программа

  • Перенос результатов измерений в ПК
  • Просмотр, анализ и архивация основных параметров процессов
  • Задание режимов регистрации: времени запуска, периодов отсчетов, длительности цикла регистрации, параметров объекта контроля
  • Вычисление сопротивления теплопередаче, теплопроводности, термического сопротивления
  • Экспорт в Excel, сохранение в текстовый формат для других программ
Количество точек контроля термического сопротивления 1…28
Диапазон измерения плотности тепловых потоков, Вт/м2 10…500
Диапазон измерения температуры, °С -40…+100
Диапазон измерения влажности воздуха, % 0…100
Погрешность измерения плотности тепловых потоков, % ±6,0
Погрешность измерения температуры поверхности / воздуха, °С ±0,2 / ±0,5…2
Период отсчетов 20 с…100 мин
Габаритные размеры, мм
— центрального блока 150x76x27
— измерительных модулей 55x87x23 / 145х101х25 / 148х136х27
Масса, кг
— центрального блока 0,19
— измерительных модулей 0,1 / 0,15 / 0,3
  • Регистрирующий блок, чехол
  • Зарядное устройство USB (1 А)
  • Кабель USB
  • Программа связи с ПК на «Flash-визитке» / CD
  • Руководство по эксплуатации, сумка
  • Свидетельство о Госповерке
  • Дополнительно для комплектации «регистратор + модуль-01»:
  •  – Модуль-01 — 1 шт.
  •  – Кабель связи модуля с регистратором (длина кабеля — 3 метра) — 1 шт.
  •  – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) — 1 шт.
  •  – Датчик температуры поверхности (длина кабеля 10 метров) — 1шт.
  •  – Датчик температуры среды (длина кабеля 5 метров) — 1 шт.
  •  – Датчик температуры среды (длина кабеля 10 метров) — 1 шт.
  • Дополнительно для комплектации «регистратор + модуль-02»:
  •  – Модуль-02 — 1 шт.
  •  – Кабель связи модуля с регистратором (длина кабеля — 3 метра) — 1 шт.
  •  – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) — 2 шт.
  •  – Датчик температуры поверхности (длина кабеля 10 метров) — 2 шт.
  •  – Датчик температуры среды (длина кабеля 5 метров) — 1 шт.
  •  – Датчик температуры и влажности среды (длина кабеля 10 метров) — 1 шт.
  • Дополнительно для комплектации «регистратор + модуль-07»:
  •  – Модуль-07 — 1 шт.
  •  – Кабель связи модуля с регистратором (длина кабеля — 3 метра) — 1 шт.
  •  – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) — 7 шт.
  •  – Датчик температуры поверхности (длина кабеля 10 метров) — 7 шт.
  •  – Датчик температуры среды (длина кабеля 5 метров) — 2 шт.
  •  – Датчик температуры и влажности среды (длина кабеля 10 метров) — 2 шт.
  • Модуль-01
  • Модуль-02
  • Модуль-07
  • Кабель соединительный «Регистратор — Модуль»
  • Кабель соединительный «Модуль — Модуль»
  • Датчик теплового потока ДТП
  • Датчик температуры поверхности платиновый ПДТ
  • Датчик совмещенный ДТП + ПДТ
  • Датчик температуры среды ЦДТ (ДТС-1.0)
  • Датчик температуры среды ЦДТ (ДТС-1.1)
  • Датчик термогигрометрический ДТГ-2.0
