Утвержден тип средства измерения.
Внесен в Госреестр РФ под № 42424-15.
Внесен в Госреестры Казахстана, Беларуси.
ИТП-МГ4.03/Х(I) «Поток» (где Х — общее количество измерительных каналов) предназначен для измерения и регистрации плотности тепловых потоков, проходящих через однослойные и многослойные ограждающие конструкции зданий и сооружений по ГОСТ 25380, через облицовку и теплоизоляцию энергообъектов при экспериментальном исследовании и в условиях эксплуатации.
Приборы позволяют измерять температуру воздуха внутри и снаружи помещения, а также измерять плотность тепловых потоков.

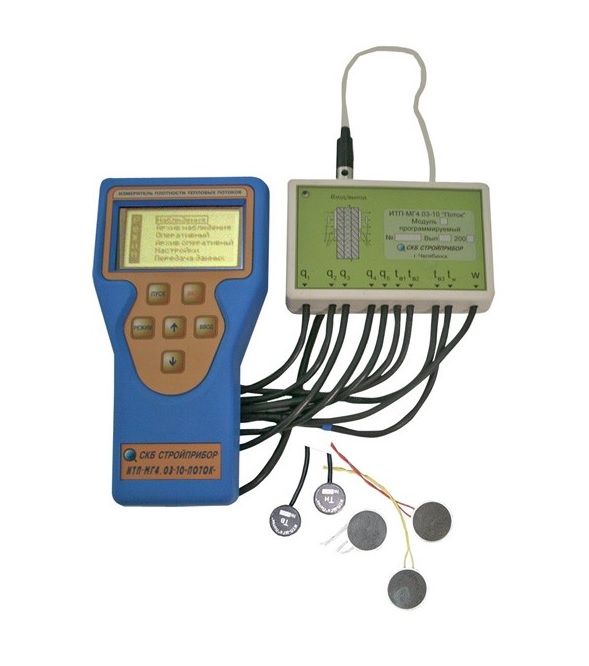

Прибор состоит из автономных программируемых десятиканальных модулей и электронного блока, предназначенного для программирования и сбора информации, накопленной модулями. Автономность модуля — до 400 часов (16,5 суток). В комплект прибора может входить до десяти модулей различного назначения. Питание модулей и электронного блока осуществляется от элементов АА LR6 или от сетевого адаптера.
Прибор обеспечивает выполнение измерений каждым из модулей одновременно по десяти измерительным каналам в ОПЕРАТИВНОМ режиме, а также в режиме НАБЛЮДЕНИЯ с автоматической регистрацией тепловых потоков, температуры воздуха через интервалы времени, установленные пользователем. Прибор оснащен функцией передачи данных на ПК и часами реального времени. Получаемая в процессе измерений информация автоматически архивируется и маркируется датой и временем измерения. Предусмотрена возможность графического отображения контролируемых параметров во времени, распечатка архивированной информации в виде таблиц.
Диапазон измерения плотности тепловых потоков, Вт/м2 | 10…999 | |
Диапазон измерения температуры, С | -30…+100 | |
Пределы допускаемой основной относительной погрешности измерения плотности тепловых потоков, % |
±6 | |
Пределы допускаемой основной абсолютной погрешности измерения температуры (в диапазоне -30…+80°С), °С |
±0.2 | |
Объем архивируемой информации, значений | 2000 на канал | |
Общее количество измерительных каналов | 10…100 | |
Количество измерительных каналов модуля: | ||
— канал теплового потока | Конфигурация по заказу | |
— канал температуры | Конфигурация по заказу | |
Длительность наблюдений (режим самописца), час | 1…400 | |
Интервал измерений (режим самописца), мин | 1…180 | |
Габаритные размеры, мм: | ||
— электронного блока | 175х90х30 | |
— модуля | 117х80х32 | |
— преобразователя теплового потока | 10×52, Ø27х2 | |
— преобразователя температуры (контактный) | Ø12х4 | |
Масса прибора с одним модулем, не более, кг | 1,5 |
