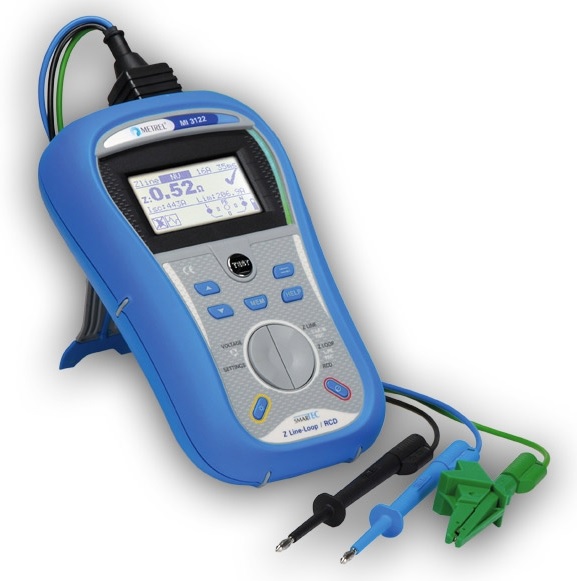

С помощью прибора MI 3122 SMARTEC Z Line-Loop/RCD можно проводить измерения полного сопротивления линии и контура, а также проверку параметров УЗО. Встроенная таблица предохранителей и параметров УЗО позволяет быстро проводить оценку полученных результатов. Прибор снабжен большим дисплеем с подсветкой, а также двумя светодиодными индикаторами, позволяющими издалека определять результат в виде «Соответствует / не соответствует». Корпус прибора отличается надежностью и эргономичностью. Прибор также снабжен магнитом, который позволяет прикреплять его к металлическим поверхностям, что значительно облегчает работу.
Функции:
Измеритель полного сопротивления линии, контура и параметров УЗО MI 3122 SMARTEC Z Line-Loop/RCD характеристики:
Функции | Диапазон измерений | Разрешение | Погрешность измерений |
Номинальный дифференциальный ток УЗО I∆N | 10, 30, 100, 300, 500, 1000 мА | — | — |
Множитель I∆N | x 0,5, x 1, x 2, x 5 | — | — |
Ток срабатывания УЗО | (0,2…1,1)x I∆N син. ток (тип AC) | 0,05 x I∆N | ± 0.1 I∆N |
(0,2…1,5)x I∆N имп. ток (тип A, I∆N≥30 мА) | 0,05 x I∆N | ± 0.1 I∆N | |
(0,2.. .2,2)x I∆N имп. ток (тип A, I∆N<30 мА) | 0,05 x I∆N | ± 0.1 I∆N | |
Время срабатывания УЗО | 0,0…40,0 мс | 0,1 мс | ± 1 мс |
40,1 … 2000,0 мс | 0,1 мс | ± 3 мс | |
Полное сопротивление линии | 0,00…9,99 Ом | 0,01 Ом | ±(5 % от измер. + 5 емр) |
10,0…99,9 Ом | 0,1 Ом | ±(5 % от измер. + 5 емр) | |
100…999 Ом | 1 Ом | ±10 % от измер. | |
1,00 …9,99 кОм | 10 Ом | ±10 % от измер. | |
Полное сопротивление контура | 0,00…9,99 Ом | 0,01 Ом | ±(5 % от измер. + 5 емр) |
10,0…99,9 Ом | 0,1 Ом | ±(5 % от измер. + 5 емр) | |
100…999 Ом | 1 Ом | ±10 % от измер. | |
1,00 …9,99 кОм | 10 Ом | ±10 % от измер. | |
Напряжение | 0…550 В | 1 В | ±(2 % от измер. + 2 емр) |
Частота | 10…550 Гц | 0,1 Гц | ±(0,2 % от измер. + 1 емр) |
Чередование фаз | 1.2.3 или 3.2.1 | — | — |
Питание | 9 В пост. тока (6 x 1,5 В алкал. батарей или аккумул. NiMH, размер AА) | — | — |
Категория перенапряжения | 600V CAT III, 300V CAT IV | — | — |
Степень защиты | Двойная изоляция | — | — |
Рабочие условия | от -10 до +40 °С | — | — |
Подключение к ПК | RS-232 или USB | — | — |

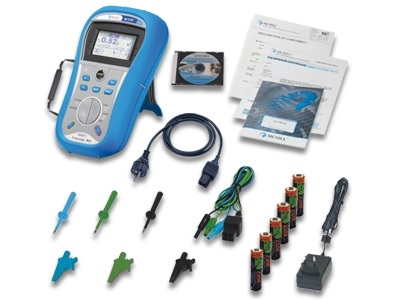

Измеритель полного сопротивления линии, контура и параметров УЗО MI 3122 SMARTEC Z Line-Loop/RCD комплект поставки:
