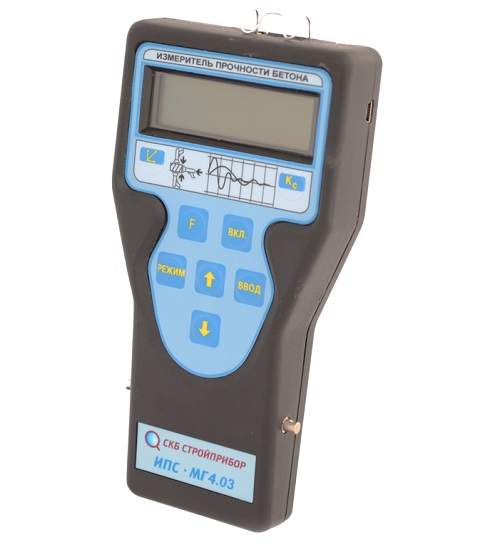

Измеритель прочности бетона ИПС-МГ4.03
Загрузка...
Утвержден тип средства измерения.Внесен в Госреестр РФ под № 60741-15.Внесен в Госреестры Казахстана, Беларуси.
ИПС-МГ4.03 предназначен для оперативного неразрушающего контроля прочности и однородности бетона и раствора методом ударного импульса по ГОСТ 22690.
Бетон – наиболее часто используемый в современном строительстве материал. Из него изготавливают стены, делают полы, производят железобетонные конструкции, применяют для решения других строительных задач. Поэтому его качество, способность противостоять внешним нагрузкам значительно влияет на долговечность и безопасность сооружений, жилых и производственных зданий, различных конструкций. Для определения прочностных характеристик бетона на стадии строительства и в процессе эксплуатации используется специальное оборудование – измеритель прочности.
Два метода контроля и виды измерителей
Для определения величины прочности бетона разработаны и используются два метода контроля:
- разрушающий, определяющий величину параметра путем раздавливания специально изготавливаемых образцов в форме куба, цилиндра, кольца;
- неразрушающий, этот метод более распространен, так как позволяет проводить диагностику уже готового объекта (только возведенного или эксплуатируемого в течение некоторого времени) без его механического повреждения.
В первом случае для проведения диагностики используется специальный пресс. Для неразрушающего контроля разработаны приборы, действие которых основано на различных способах измерения прочности.
- Электронные
Данные приборы отличаются высокой точностью получаемой информации, наличием дополнительных функций и возможностей: сортировка значений, сохранение, передача на ПК или другие съемные носители и так далее.
- Склерометры
Определяют прочность материала по импульсу и величине удара о поверхность стального бойка. Отличительные способности приборов – высокая скорость получения результата.
- Ультразвуковые
Используются для измерения показателей в поверхностных слоях и в толще бетона. Их применяют также при дефектоскопии, для определения глубины бетонирования, качества цементирования.
СКБ Стройприбор
Широкий ассортимент производителей позволяет выбрать наиболее оптимальную по своим характеристикам модель. Наряду с зарубежными производителями (Beton Pro, ADA) российские потребители достаточно часто отдают предпочтение продукции российской компании СКБ Стройприбор. В нашем каталоге вы можете ознакомиться с характеристиками и купить измеритель прочности бетона ипс мг 4.03 и другие модели.
Инновационные технические решения, на основании которых разработаны приборы, основаны на новейших достижениях и открытиях в науке и технике. Они защищены патентами РФ и обеспечивают быстрое получение точной, достоверной информации, передачу ее на съемные носители. Компания динамично развивается, расширяет производство, находит новые направления деятельности, увеличивает производственные мощности.
Ипс-мг4.03
Среди продукции компании большим спросом у отечественных потребителей пользуется измеритель прочности бетона ипс мг 4.03. Он предназначен для диагностики различных строительных материалов:
- мелкозернистого и тяжелого бетона;
- шлакопемзобетона;
- керамзитобетона;
- различных бетонных растворов;
- кирпича.
Действие прибора основано на измерении параметров ударного импульса. При этом учитываются условия отвердевания материала, его возраст и так далее. Прибор ипс мг 4.03 позволяет контролировать не только прочность, но и другие характеристики:
- твердость;
- пластичность;
- однородность;
- находить зоны недостаточного уплотнения.
Измеритель прочности ипс мг 4.03 востребован на предприятиях жилищного и производственного строительства, при возведении мостов, тоннелей, эстакад, а также при обслуживании и проведении технической экспертизы объектов, находящихся в эксплуатации.
Использование прибора гарантирует получение точных, достоверных сведений, что достигается благодаря оснащению склерометра ипс мг 4.03 устройствами и функциями, которые есть не у всех аналогов и которые позволяют:
- вводить коэффициент совпадения Кс;
- маркировать результаты измерений типом диагностируемого изделия (плита, балка, ферма);
- рассчитывать и исключать ошибочное промежуточное значение;
- вычислять класс бетона;
- вводить настройки вручную.
Удобство и комфорт работы с прибором ипс мг 4.03 обеспечивает наличие энергонезависимой памяти, возможность передачи полученной информации на ПК.
Процесс измерения состоит в определении на поверхности объекта участка, который будет подвергаться тестированию. При помощи электронного измерителя прочности бетона ипс мг 4.03 наносится серия ударов (до 15). Электронный блок прибора воспринимает информацию от склерометра и по зафиксированным параметрам ударного импульса оценивает свойства испытуемого материала, выполняет расчет прочности, класса бетона.
Область применения: определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Приборы могут применяться для контроля прочности кирпича и строительной керамики.
В отличие от аналогов, прибор снабжен:
- устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением № 9 ГОСТ 22690;
- устройством маркировки измерений типом контролируемого изделия (балка, плита, ферма и т.д.);
- функцией исключения ошибочного промежуточного значения.
Прибор имеет энергонезависимую память, режим передачи данных на компьютер через USB-порт и снабжен устройством ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.
Измерение прочности бетона заключается в нанесении на контролируемом участке изделия серии до 15 ударов, электронный блок по параметрам ударного импульса, поступающим от склерометра, оценивает твердость и упругопластические свойства испытываемого материала, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.
Алгоритм обработки результатов измерений включает:
- усреднение промежуточных значений;
- сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных значений;
- усреднение оставшихся после отбраковки промежуточных значений;
- индикацию и запись в память конечного значения прочности и класса бетона.
Модификация ИПС-МГ4.03 имеет все возможности прибора ИПС-МГ4.01, дополнительно оснащена функцией вычисления класса бетона В, с возможностью выбора коэффициента вариации, снабжена 44 базовыми градуировочными характеристиками, учитывающими вид бетона, имеет подсветку дисплея, часы реального времени, функцию просмотра промежуточных значений прочности бетона и оснащена возможностью уточнения базовых градуировочных характеристик в зависимости от условий твердения и возраста бетона.
Измеритель прочности бетона ИПС-МГ4.03 характеристики:
| Диапазон измерения прочности, МПа | 3…100 | ||
| Пределы допускаемой относительной погрешности измерения прочности, % | ± 8 | ||
| Объем архивируемой информации, значений | 15000 | ||
| Количество индивидуальных градуировочных зависимостей, шт. | 20 | ||
| Количество базовых градуировочных зависимостей, шт. | 44 | ||
| Габаритные размеры, мм: | |||
| — электронного блока | 175x90x30 | ||
| — склерометра | 180х135х70 | ||
| Масса, кг, не более | 1,3 | ||
ИПС мг 4.03 – измеритель прочности бетона
Для проведения неразрушающего контроля изделий и конструкций из бетона, строительной керамики купите ипс мг 4.03. Прибор используется в строительстве, при проведении экспертной оценки уже эксплуатируемых зданий, сооружений, после аварий, катастроф. С его помощью можно оперативно определить физико-механические характеристики, как готового объекта, так и специально изготовленного образца:
- прочность;
- твердость;
- упругость;
- пластичность;
- выявить наличие неооднородности внутренней структуры материала;
- определить расположение участков с низким уровнем уплотнения.
Измеритель прочности ипс мг 4.03 изготовлен отечественным производителем, поэтому прекрасно адаптирован к российским климатическим условиям. Он показывает точные, достоверные результаты при температуре окружающего воздуха в интервале -10°C– +40°С, при относительной влажности 95%.
Отличительные особенности
Измеритель прочности бетона ипс мг 4.03 одна из модификаций серии приборов изготавливаемых ООО «СКБ Стройприбор». Он обладает практически всеми возможностями остальных моделей линейки, но имеет и отличительные свойства:
- возможность уточнения базовых градуировочных характеристик реализована при помощи устройства для ввода Кс (коэффициента совпадения);
- обладает функцией определения класса бетона;
- оператор может удалить ошибочное, значительно отличающееся от остальных, промежуточное значение характеристики;
- в память прибора загружена библиотека градуировочных характеристик бетона и других крупнофракционных материалов;
- получаемые результаты могут быть откорректированы в зависимости от возраста, условий твердения бетона;
- сохраняемые в памяти данные маркируются типом исследуемого объекта: плита, ферма, балка и так далее;
- имеет встроенные часы реального времени;
- возможен просмотр промежуточных результатов.;
- при помощи USB шнура ипс мг 4.03 может быть подключен к ПК для передачи данных, ввода и обновления градуировочных зависимостей.
Прочный корпус защищает прибор от агрессивного воздействия окружающей среды, механических повреждений.
Измерение прочности и обработка результата
Работа прибора ипс мг 4.03 основана на использовании метода ударного импульса. Для этого он оснащен преобразователем, представляющем собой склерометр (ударный механизм) с пьезоэлементом. На лицевой панели электронного блока имеется 7-ми кнопочная клавиатура и экран дисплея. С обратной стороны имеется крышка для замены батарей питания. Для удобства использования в условиях низкой освещенности, плохой видимости дисплей имеет подсветку.
Склерометр устанавливается бойком на поверхность контролируемого объекта и наносится удар. В момент взаимодействия преобразователь генерирует электрический сигнал, который передается на электронный блок. Для получения точных данных на одном участке необходимо выполнить серию из 15 замеров.
Получаемые данные усредняются, а затем каждое значение сравнивается со средним. Аномальные величины отбраковываются, оставшиеся опять усредняются. Это и будет конечный результат. Он заносится в память прибора, маркируется датой, временем, типом изделия.
Измеритель прочности бетона ИПС-МГ4.03 комплект поставки:
- электронный блок,
- склерометр,
- контрольный образец,
- кабель связи с компьютером,
- CD с программным обеспечением,
- кейс,
- ремень,
- руководство по эксплуатации, паспорт.
Бетон – очень прочный строительный материал, способный выдерживать большие нагрузки, особенно если его усилить при помощи дополнительных металлических конструкций (железобетон). В тоже время, разные сорта бетона, в зависимости от используемых для его изготовления наполнителей, марок цемента, различных пластификаторов и добавок, обладают различными прочностными качествами, которые к тому же могут изменяться во время эксплуатации. Поэтому процедура измерения его характеристик актуальна на строительных площадках при возведении зданий, в ходе технического освидетельствования, при проведении реконструкций, ремонтных и восстановительных работ.
Виды и назначение измерителей прочности
Сделать это помогает использование специализированных приборов – измерителей прочности бетона. Они широко представлены на современном рынке оборудования и подразделяются на два больших класса:
- приборы разрушающего контроля, определяющие прочность по величине силы, необходимой для раздавливания специально изготавливаемого образца;
- измерители, реализующие метод неразрушающего контроля.
Модели второго класса более востребованы, так как они могут быть использованы для контроля не только бетона, но и других материалов, например, кирпича, без его повреждения. Эта категория, в свою очередь, подразделяется на несколько видов:
- электронные, обладающие высокой точностью;
- склерометры, применяемые для экспресс-анализа;
- механические, рассчитывающие прочность на основании данных о величине отскока бойка, размерах оставленного отпечатка, энергии удара;
- ультразвуковые, вычисляющие характеристики материала (прочность, глубина бетонирования, качество цементирования, наличие скрытых дефектов) по скорости распространения волн в структуре материала.
СКБ Стройприбор – производитель измерителей прочности
Широкий ряд измерителей прочности (Beton Pro, ADA, ИПС и других) является продукцией российской компании СКБ Стройприбор. Коллектив предприятия стремится к созданию наиболее удобных, простых и точных приборов. Поэтому они внимательно прислушиваются к отзывам потребителей о своей продукции, внимательно отслеживают спрос на оборудование, следят за новинками в области науки и техники.
Инновационные решения, используемые ими при создании приборов, защищены патентами РФ. Малогабаритные микропроцессорные приборы находят спрос не только в России, но и в странах Ближнего Зарубежья, в Белоруссии, Казахстане и других.
Предприятие продолжает динамично развиваться, отыскивая новые пути решения стоящих перед ними задач, создавая новые направления, увеличивая производственные мощности.
Область применения и особенности ИПС-МГ4.03
Один из популярных приборов компании СКБ Стройприбор – электронный измеритель прочности бетона ипс мг 4.03. В основу принципа измерения прочностных качеств материала, положен способ измерения параметров ударного отскока бойка от поверхности объектов, изготовленных из бетона, керамзито-, шлакобетона, кирпича, бетонных растворов, строительной керамики. При этом измеритель прочности ипс мг 4.03 учитывает и другие характеристики материала: возраст бетона, условия отвердения.
С полным правом ипс мг 4.03 может считаться многофункциональным прибором, так как перечень измеряемых с его помощью показателей очень широк:
- твердость, пластичность, прочность и ряд других физико-механических показателей;
- неоднородность структуры;
- зоны низкого уплотнения.
Прибор ипс мг 4.03 имеет предустановленные градуировочные характеристики для большого числа различных материалов. Кроме того он оснащен рядом дополнительных устройств: для ввода коэффициента совпадения и индивидуальных пользовательских зависимостей, для маркировки результатов замеров типом диагностируемой конструкции (плита, ферма, балка). Он имеет большой объем встроенной памяти с возможностью длительного хранения 15000 результатов и 999 участков.
При помощи измерителя прочности бетона ипс мг 4.03 пользователь может определить класс бетона. Расширить количество исследуемых материалов потребитель может самостоятельно, благодаря возможности введения дополнительных градуировочных характеристик, установкой настроек (тип заполнителя, возраст, материал, условия отвердевания).
Посредством разъема RS-232 прибор может быть подключен к ПК. Это позволяет создавать собственную базу данных, анализировать полученную информацию, строить графики и зависимости, создавать отчеты.
В нашем онлайн-магазине цена измерителя прочности бетона ипс мг 4.03 более демократична, чем у наших конкурентов. Это объясняется прямыми контактами с предприятием производителем – компанией СКБ Стройприбор. Мы получаем продукцию непосредственно с завода, не переплачивая посредникам.
- Свидетельство об утверждении типа средств измерений. Российская Федерация.
- Сертификат о признании утверждения средств измерений. Республика Казахстан.
- Сертификат об утверждении типа средств измерений. Республика Беларусь.
Отзыв об использовании от Начальника ЛНК:
Приобрел прибор ИПС МГ 4.03 и после ознакомления с описанием функций сразу приступил к его использованию. Срок периода испытаний прибора был весьма удовлетворительным, а результаты службы оказались выше моих ожиданий. Info-оферта с подробной информацией о приборе и его спецификациях помогла мне лучше понять его возможности.
Прибор ИПС МГ 4.03 отлично справляется с задачей выявления прочностных характеристик материалов и показывает стабильные результаты даже после длительной наработки. Сервисное обслуживание было проведено оперативно и качественно.
Особенно порадовало наличие телефонной консультации и быстрый отклик на возможный отказ в работе прибора. Калибровка прибора производилась средними значениями, что позволило снизить затраты на процедуру.
Удобная политика конфиденциальности и учет НДС в представленной информации делает приобретение прибора ИПС МГ 4.03 еще более привлекательным. Наименование и функционал прибора полностью соответствует заявленным характеристикам.
В целом, прибор ИПС МГ 4.03 оказался отличным приобретением для моей работы и я рекомендую его всем, кто занимается исследованием прочности бетона.
