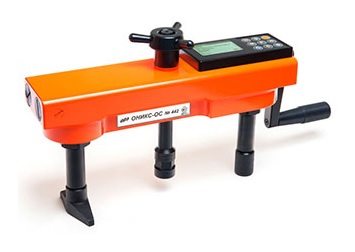

Измеритель прочности бетона (отрыв) ОНИКС-1.ОС

Назначение:

  • ОНИКС-1.ОС (старое название ОНИКС-ОС) предназначен для определения прочности и класса бетона методом отрыва со скалыванием по ГОСТ 22690 на объектах строительства, при обследовании зданий, сооружений и конструкций
  • Прибор используют для уточнения градуировочных характеристик ультразвуковых и ударно-импульсных приборов в соответствии с Методической инструкцией НИИЖБ МДС 62-2.01 и ГОСТ 22690, Прил. 9
  • Использование (со специальными приспособлениями) для определения прочности сцепления кирпича и камней в кладке стен, измерение силы вырыва анкерных устройств, болтов и дюбелей, адгезии покрытий, испытания различных образцов

Преимущества:

  • В ОНИКС-1.ОС впервые применены инновационные технические решения, исключающие проскальзывание анкера и стабилизирующие конус вырыва, существенно улучшающие метрологические и эксплуатационные характеристики (патент)
  • Создана эргономичная, компактная и лёгкая конструкция с двумя силовыми гидроцилиндрами-опорами, с самоустановкой оси вырыва и винтовым соединением анкера с тягой, упрощающая установку на объект во время испытаний без перекосов, регулировок и проскальзываний, а также исключающая падение прибора (патент)
  • Удобный штурвал для быстрого создания предварительного натяжения анкера (с усилием до 5 кН) при установке прибора на объект контроля
  • Легкая, безопасная и удобная установка прибора на объект контроля, особенно на вертикальных поверхностях, удобное горизонтальное расположение рукояти гидропривода
  • Функция сигнализации превышения рабочего хода, позволяющая продлить безопасную эксплуатацию прибора
  • Большой запас прочности конструкции; конструктивные элементы прибора выполнены из высокопрочных и легких материалов, минимизирующих его габариты и вес
  • Приборы имеют встроенные электронику, зарядное устройство и литиевый аккумулятор
  • Для заказа доступны приборы с цветным высококонтрастным TFT дисплеем с большими углами обзора и разрешением 320х240, который позволяет работать при температурах до -20 °C (см. фото 2)
  • Для работы с высокопрочными бетонами существенно доработана конструкция прибора: использовано запатентованное решение с двумя приводными гидроцилиндрами, редуктором и двумя силовыми опорными цилиндрами, создающими диапазон нагрузок до 100 кН
  • Возможна комплектация приборов специализированными расточными устройствами двух видов (для формирования кольцевой проточки в шпуре, обеспечивающей надежную фиксацию анкера): ручным механическим с твердосплавным режущим элементом; с высокооборотным электроприводом и алмазным режущим элементом
  • Новая усиленная конструкция анкеров из высокопрочной булатной стали с многократно увеличенным эксплуатационным ресурсом

Выпускаются три варианта исполнения прибора:

  • ОНИКС-1.ОС.050 (ОНИКС-ОС «5») — с диапазоном нагрузок до 50 кН, рассчитан на испытания бетонов прочностью до 100 МПа;
  • ОНИКС-1.ОС.050 TFT — с диапазоном нагрузок до 50 кН, рассчитан на испытания бетонов прочностью до 100 МПа, имеет цветной TFT дисплей;
  • ОНИКС-1.ОС.100 TFT — с диапазоном нагрузок до 100 кН, рассчитан на испытания бетонов прочностью до 150 МПа, имеет цветной TFT дисплей.

Основные функции:

  • Контроль скорости нагружения и её индикация на графическом дисплее с подсветкой
  • Автоматическая фиксация усилия вырыва анкера
  • Вычисление прочности бетона с учетом его вида, способа твердения, типоразмера анкера, статистическая обработка результатов испытаний
  • Установка градуировочных характеристик для испытания новых материалов
  • Архивация 800 протоколов испытаний в реальном времени
  • Программируемое автоматическое отключение прибора при перерывах в работе
  • Русский и английский язык меню и текстовых сообщений
  • Разъем USB для работы с компьютером и заряда аккумулятора
  • Специализированная сервисная компьютерная программа

Измеритель прочности бетона ОНИКС-1.ОС характеристики:

ОС.050 ОС.100
Диапазон измерения прочности, МПа 5…100 10…150
Диапазон рабочих нагрузок, кН 5…50 5…100
Предельное усилие вырыва анкера, кН 65 110
Пределы относительной погрешности измерения нагрузки, % ±2 ±2
Габаритные размеры, мм 360х60х175 380х60х200
Масса прибора, кг 3,6 5,4
Типоразмеры анкеров, мм (ø x h) 16х35/30 16х35/30
16х48/38
24х48 24х48

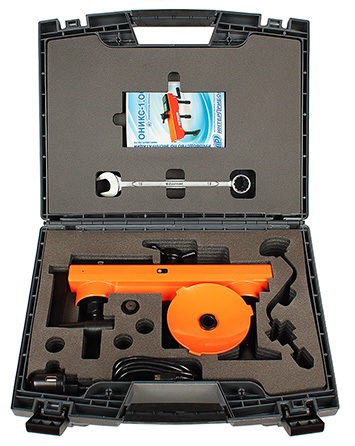

Измеритель прочности бетона ОНИКС-1.ОС комплект поставки:

  • Пресс гидравлический со встроенным электронным блоком:
    – ОНИКС-1.ОС.050 — рабочая нагрузка до 50 кН
    – ОНИКС-1.ОС.100 — рабочая нагрузка до 100 кН
  • Анкер:
    – ОНИКС-1.ОС.050 — ø16×35 (улучшенный)
    – ОНИКС-1.ОС.100 — ø16×35 (улучшенный), ø24×48 (усиленный)
  • Сегменты:
    – ОНИКС-1.ОС.050 — ø16×35 (3 шт. улучшенные)
    – ОНИКС-1.ОС.100 — ø16×35 (3 шт. улучшенный), ø24×48 (3 шт. усиленные)
  • Механическое расточное устройство:
    – ОНИКС-1.ОС.050 — ø16 мм
    – ОНИКС-1.ОС.100 — ø16 мм, ø24 мм
  • Проставочное кольцо 5 мм, 10 мм
  • Кондуктор угла сверления
  • Рожковый ключ:
    – ОНИКС-1.ОС.100 — 23 мм
  • Зарядное устройство USB (1А)
  • Кабель USB
  • Сервисная программа на «Flash-визитке»
  • Руководство по эксплуатации
  • Свидетельство о Госповерке (1 год)

Измеритель прочности бетона ОНИКС-1.ОС принадлежности:

  • Анкер ø16×35
  • Анкер ø16×48 (для ОНИКС-1.ОС.050) по заказу
  • Сегменты ø16×35 (3 шт.)
  • Сегменты ø16×48 (3 шт. для ОНИКС-1.ОС.050) по заказу
  • Сегменты ø24×48 (3 шт. для ОНИКС-1.ОС.050)
  • Расточное устройство с электроприводом (для ø16)
  • Кейс пластиковый (для ОНИКС-1.ОС.050) / кожаный кофр
