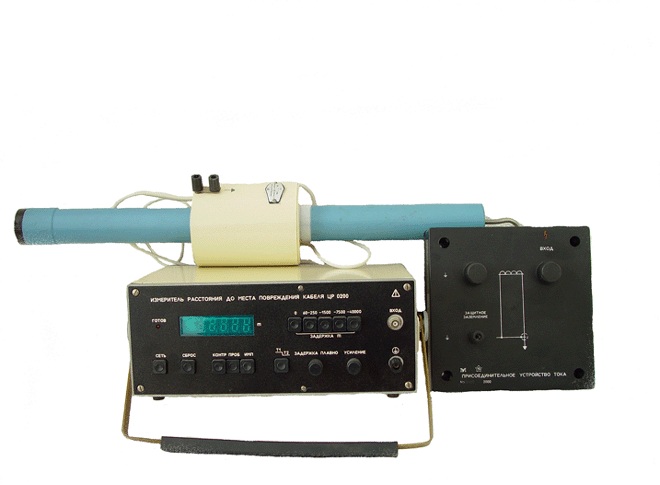

Измеритель расстояния до места повреждения кабеля ЦР0200
Взамен ранее изготавливаемого Щ4120.
Измеритель расстояния до места повреждения кабеля ЦР0200 предназначен для определения расстояния до места повреждения типа “заплывающий” пробой и до места с пониженным электрическим сопротивлением изоляции силовых электрических высоковольтных кабелей с бумаго-масляной изоляцией типа СБ, АСБ, ААБ, ОСБ с номинальным напряжением 6 — 22 кВ при расстоянии до места повреждения до 40 км.
По условиям эксплуатации измеритель ЦР0200 относится к группе 3 по ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”, но с расширенным диапазоном рабочих температур от минус 10 до плюс 40 ° С и относительной влажностью 90 % при температуре 30 ° С.
Технические характеристики измерителя ЦР0200:
- Погрешность измерения — ± 20 м.
- Питание- сеть 220 В, частоты 50 Гц.
- Потребляемая мощность – 20 В× А.
- Условия эксплуатации — от минус 10 ° С до плюс 40 ° С.
- Габаритные размеры, мм – 335х305х140
- Масса, кг – 6,5.
Комплектация:
- измеритель расстояния до места повреждения кабеля
