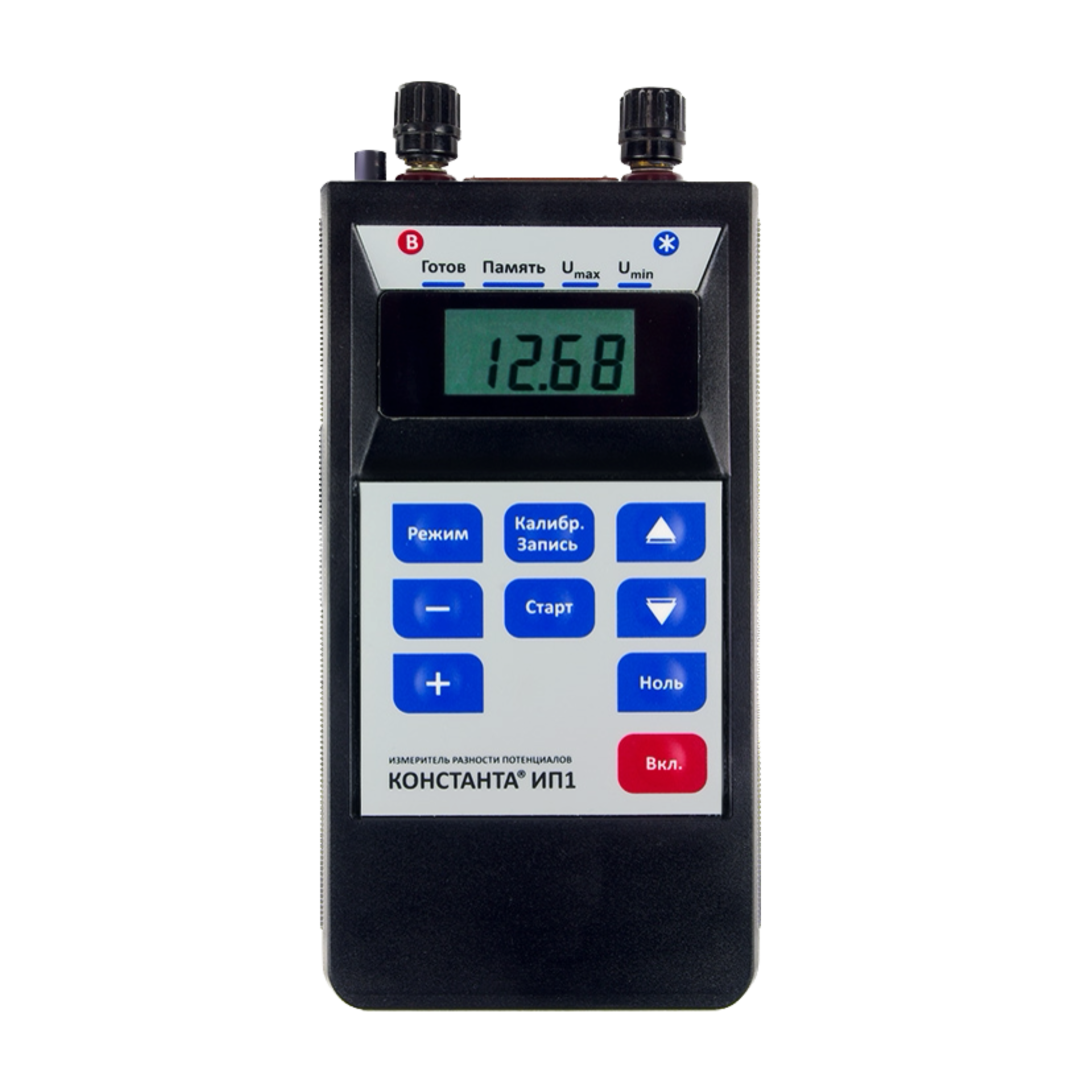

Измеритель разности потенциалов Константа ИП1

Измеритель разности потенциалов Константа ИП1 предназначен для измерения разности потенциалов (в том числе поляризационных) между подземными трубопроводами и вспомогательным электродом, а также при обследовании оболочек силовых кабелей (до 10 кВ), кабелей связи и другого оборудования по ГОСТ 9.602-89 при проведении работ по электрохимической защите, запоминания и обработки результатов измерения на компьютере (взамен ампервольтметра М-231 и других приборов).

Отличительные особенности Константа ИП1:

• определение координат источника блуждающих токов,    снижающих эффективность электрохимзащиты, путем совмещения диаграмм двух и большего количества приборов по шкале времени;
• запись в автономном режиме диаграммы изменения измеряемой разности потенциалов в энергонезависимую память прибора;
• анализ записанной диаграммы с помощью специальной программы на компьютере, а  также в  простейшем виде в приборе;
• гибкая установка времени и дискретности записи диаграммы;
• автоматическое переключение диапазонов измерения.

Методика контроля

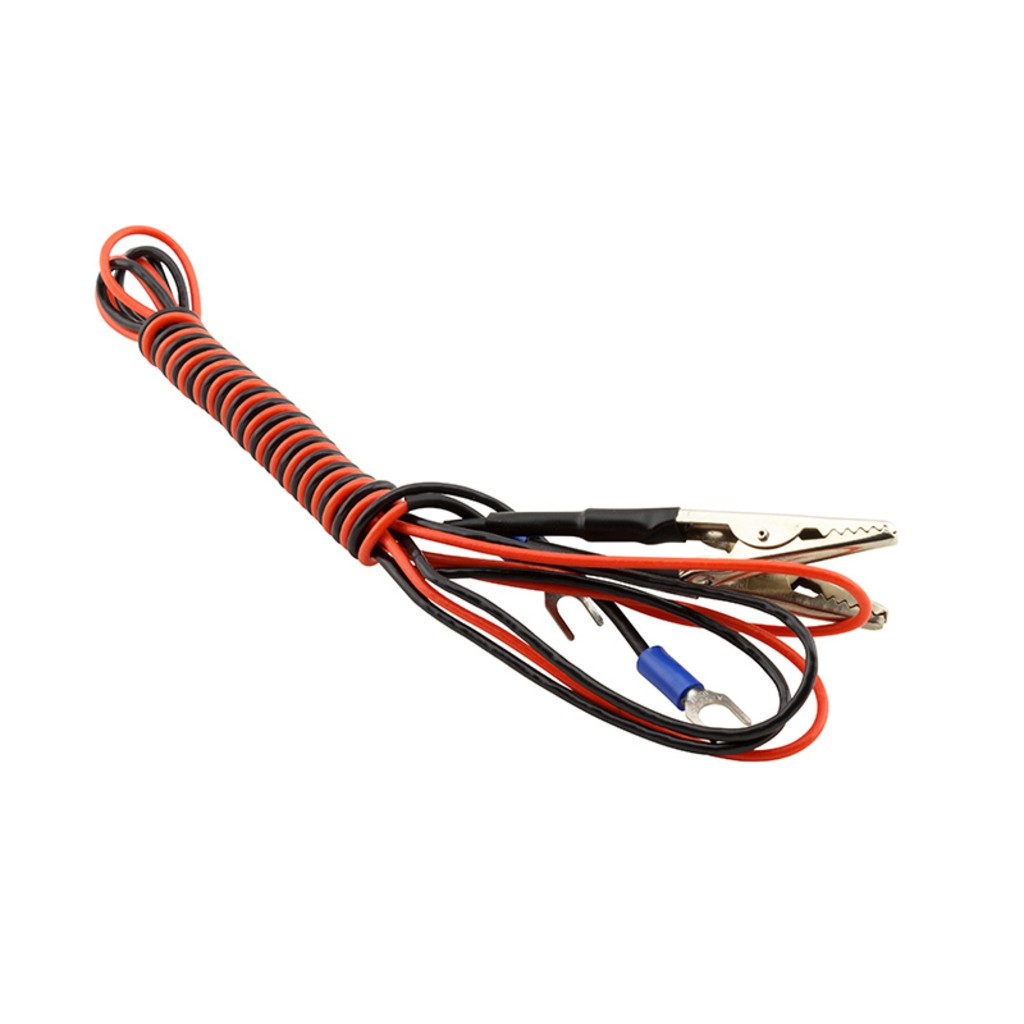

Подсоединить прибор одним соединительным кабелем к электроду заземления (медносульфатному или иного типа). Вторым соединительным кабелем подсоединить прибор к контролируемому объекту. Включить прибор, после чего прибор автоматически приступит к измерениям разности потенциалов.

Измеренное значение будет отображаться на индикаторе.
В приборе реализована возможность записи диаграммы изменения разности потенциалов в автономном режиме.

Прибор индицирует минимальное и максимальное значения разности потенциалов записанной в память прибора диаграмме. Записанную диаграмму можно передать в компьютер. Специализированная программа, входящая в комплект прибора, позволяет вычислить длительность превышения потенциала опасного порога на контролируемом участке цепи ЭХЗ, сопоставить с диаграммами, полученными с приборов, установленных в других участках цепи ЭХЗ и определить координаты источника блуждающих токов.
