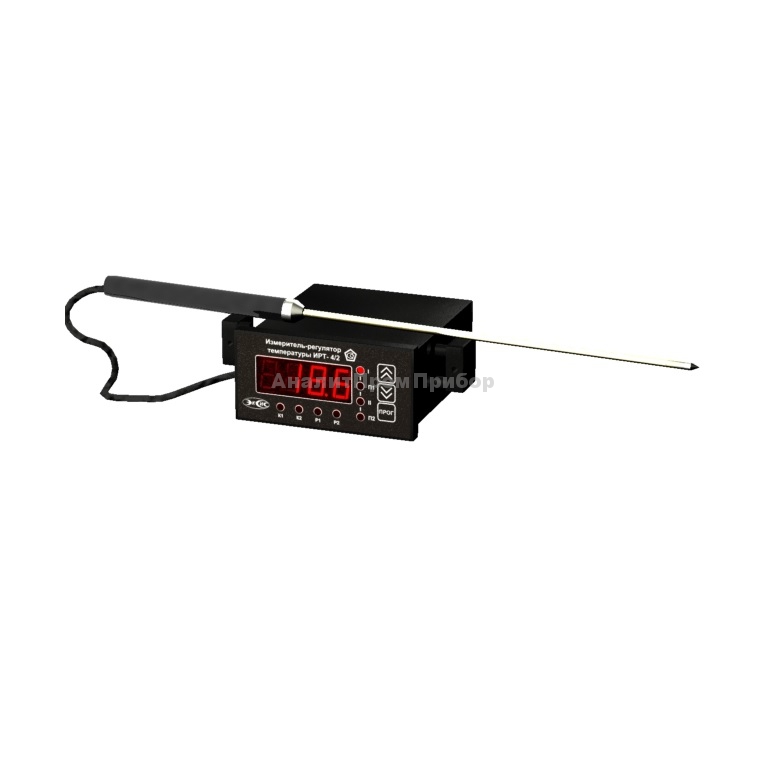

Измеритель-регулятор ИРТ-4/2-06
Загрузка...Измеритель-регулятор ИРТ-4/2-06 предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации температуры воздуха и/или других неагрессивных газов и/или жидкостей, а также для построения автоматических систем контроля и управления температурой производственных технологических процессов.
Измеритель-регулятор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, гидрометеорологии и других отраслях хозяйства.
Отличительные особенности:
- два канала измерения;
- до двух линий управления;
- до двух аналоговых (токовых) выходов 4…20 (0…5, 0…20) мА;
- ПИД-регулирование;
- класс точности прибора — 0,1;
- интерфейсы RS-232, RS-485;
- прибор может комплектоваться преобразователями различного конструктивного исполнения.
ВНИМАНИЕ: Для моделей ИРТ-4/2-01, ИРТ-4/2-04 и ИРТ-4/2-06 возможно наличие на выбор: 2-х реле, 2-х токовых выходов или 1 реле и 1 токового выхода.
Особенности различных модификаций измерительных блоков:
| Мод. | Управление оптосими- сторами |
Управление электро- магнитным реле (либо токовые выходы) |
RS-232/ RS-485 |
Накопление статистики |
Программа изменения уставки по времени |
| ИРТ-4/2-00 | — | — | RS-232 RS-485 |
есть | — |
| ИРТ-4/2-01 | — | есть | RS-232 RS-485 |
есть | есть |
| ИРТ-4/2-02 | есть | — | RS-232 RS-485 |
есть | есть |
| ИРТ-4/2-03 | — | — | — | — | — |
| ИРТ-4/2-04 | — | есть | — | — | — |
| ИРТ-4/2-05 | есть | — | — | — | — |
| ИРТ-4/2-06 | — | есть | RS-485 | — | — |
| ИРТ-4/2-07 | есть | — | RS-485 | — | — |

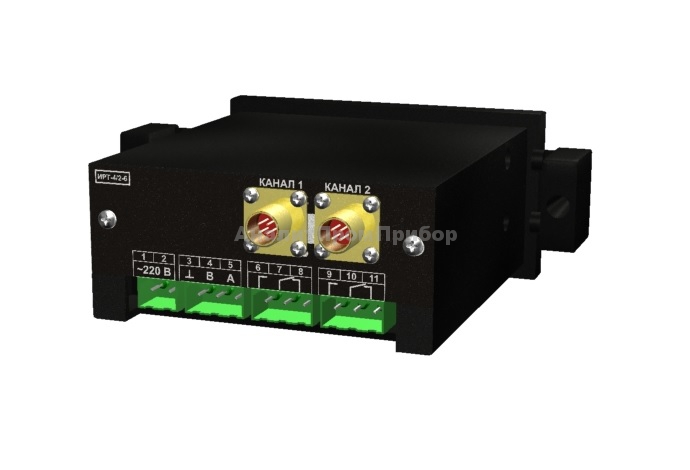

ИРТ-4/2-06:
| Питание прибора | — от сети переменного тока 220 ± 10 В, 50 ± 1 Гц;
— от сети постоянного тока 6…27 В; — от сети переменного тока 5…24 В, 50…400 Гц |
| Потребляемая мощность, Вт, не более | 6 |
| Интерфейс связи с компьютером* | RS-485, RS-232 |
| Длина линии связи по RS-232, м, не более | 15 |
| Длина линии связи по RS-485, м, не более | 1000 |
| Количество точек автоматической статистики* | 8000 |
| Степень пылевлагозащиты | IP20 |
| Разрешающая способность, °С: | |
| — измерения | 0,1 |
| — индикации в диапазоне -99…+999 | 0,1 |
| — индикации в диапазоне ниже -99, выше +999 | 1 |
| Допустимые схемы подключения первичного термопреобразователя сопротивления (ТС) | двух-, трех-, четырехпроводная |
| Нагрузочная способность выходных устройств: | |
| — электромагнитные реле* | 7 А при 220 В |
| — симисторы* | 1 А при 400 В |
| Токовый выход: | |
| Диапазон изменения выходного тока, мА | 4…20, 0…5, 0…20 |
| Дискретность изменения выходного тока, мкА | 19.5, 4.9, 19,5 |
| Максимальное сопротивление нагрузки, Ом | 300, 1000, 300 |
| Условия эксплуатации: | |
| — температура воздуха, °С | -40…+50 |
| — относительная влажность (без конденсации влаги), % | 2…98 |
| — атмосферное давление, кПа | 84…106,7 |
| Габаритные размеры, мм, не более | 96x48x96 |
| Масса прибора, кг, не более | 0,35 |
