MI 3295 является универсальным прибором для испытаний систем заземления. Установка позволяет измерить контактное, шаговое напряжение, удельное сопротивление грунта, сопротивление заземляющих устройств. MI 3295 состоит из генератора тока и автономного измерителя, при этом с одним генератором может работать несколько измерителей напряжения.
Диапазон измерений | Разрешение | Погрешность измерений |
Шаговое напряжение, контактное напряжение | ||
0,01…19,99 мВ | 0,01 мВ | ±(2% от изм. зн. + 2 ед. мл. р.) |
20,0…199,9 мВ | 0,1 мВ | |
200…1999 мВ | 1 мВ | |
2,00…19,99 В | 0,01 В | |
20,0…59,9 В | 0,1 В | |
Испытательный ток | ||
55 А максимально | — | — |
Ток | ||
0,00…9,99 А | 0,01 А | ±(3% от изм. зн. + 5 ед. мл. р.) |
10,0…99,9 А | 0,1 А | ±(3% от изм. зн. + 3 ед. мл. р.) |
Сопротивление заземления | ||
0,001…1,999 Ом | 0,001 Ом | ±(2% от изм. зн. + 5 ед. мл. р.) |
2,00…19,99 Ом | 0,01 Ом | |
20,0…99,9 Ом | 0,1 Ом | |
100,0…199,9 Ом | 0,1 Ом | ±(5% от изм. зн.) |
Удельное сопротивление грунта | ||
0,00…9,99 Ом*м | 0,01 Ом*м | Равна погрешности измерения сопротивления заземления |
10,0…99,9 Ом*м | 0,1 Ом*м | |
100…999 Ом*м | 1 Ом*м | |
1,00…9,99 кОм*м | 10 Ом*м | |
10,0…99,9 кОм*м | 100 Ом*м | |
Параметр | Значение | |
Генератор | ||
Питание | 230 В/50 Гц | |
Категория перенапряжения | САТ IV/50 В | |
Масса | 29,5 кг | |
Измеритель | ||
Питание | 6х1,2 В аккумуляторных батарей АА | |
Категория перенапряжения | САТ IV/50 В | |
Масса | 1,3 кг |

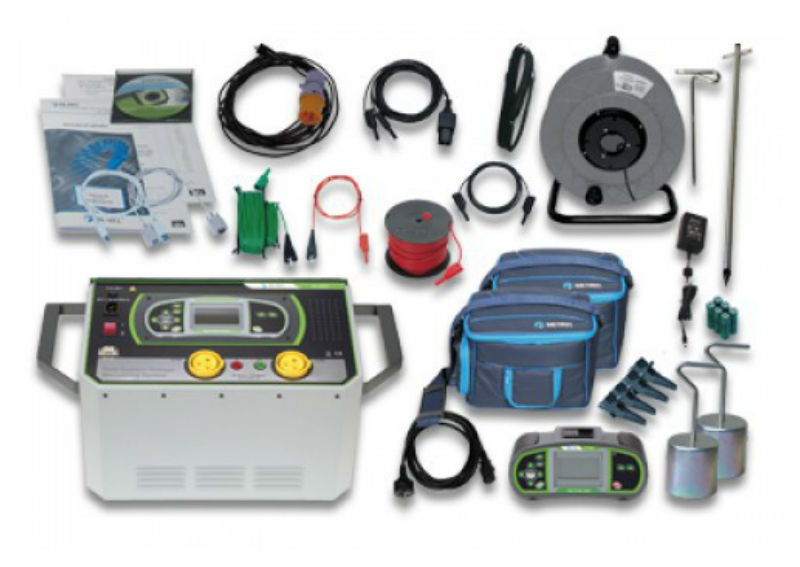

№ | Наименование | Количество |
1 | Генератор тока | 1 |
2 | Измеритель напряжения | 1 |
3 | Электрод шагового напряжения | 2 |
4 | Токовый штырь | 1 |
5 | Потенциальный штырь | 1 |
6 | Токовый провод с зажимом 50 м | 1 |
7 | Токовый провод с зажимом 10 м | 1 |
8 | Токовый измерительный провод черный | 1 |
9 | Токовый измерительный провод зеленый | 1 |
10 | Испытательный провод красный 50 м | 1 |
11 | Соединительный провод с зажимом 1 м | 1 |
12 | Зажим «крокодил» | 4 |
13 | Кабель USB | 1 |
14 | Испытательный провод черный 1,5 м | 1 |
15 | Кабель RS232 | 1 |
16 | Сумка для переноски | 2 |
17 | Мягкий ремень для переноски | 1 |
18 | Аккумуляторные батареи АА | 6 |
19 | Кабель питания | 1 |
20 | Адаптер питания | 1 |
21 | ПО HVLinl PRO | 1 |
22 | Руководство по эксплуатации | 1 |
