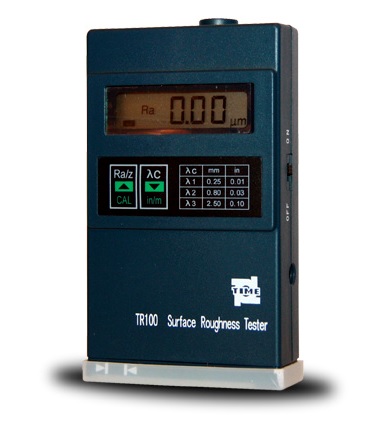

Измеритель шероховатости TR100
Загрузка...
Измеритель шероховатости TR100 (профилометр) — это портативный прибор для измерения шероховатости поверхности из серии приборов нового поколения, который имеет высокую точность, широкий диапазон применения, прост и надежен в повседневной эксплуатации.
Прибор измеряет неровности поверхности контактным методом при помощи датчика с алмазной иглой. При установке прибора на контролируемую поверхность детали датчик приводит в движения миниатюрный электромотор и игла движется по «трассе» и измеряет профиль поверхности на этом отрезке, после чего информация о параметрах шероховатости преобразуется миккропроцессором прибора и выводится в цифровом виде на дисплее профилометра.
Особенности:
- Измеритель шероховатости (профилометр) имеет малый размер и привлекательную цену
- Большой диапазон измерений, подходящий для большинства материалов
- Измеритель шероховатости предназначен для измерений на плоских поверхностях, наружных поверхностях цилиндров и наклонных поверхностях
- Измеритель шероховатости производит измерения шероховатости по шкалам Ra и Rz
- Измеритель шероховатости (профилометр) оснащен функцией внешней калибровки
- Соответствует требованиям стандартов: ISO (Международная организация по стандартизации), DIN (Германский институт стандартов)
* Цена прибора TR100 составляет 1030 долларов США. Оплата производится по курсу ЦБ РФ на день платежа.
Измеритель шероховатости TR100 характеристики:
| Измеряемые параметры шероховатости | Ra, Rz |
| Длина трассы сканирования | 6 мм |
| Скорость перемещения щупа | 1.0 мм/с |
| Значения отсечек шага | 0,25 мм/ 0.8 мм/ 2,5 мм |
| Длина оценки значений параметров шероховатости | 1.25 мм/ 4.0 мм/ 5.0 мм |
| Диапазон измерений по параметрам | Ra: 0.05 – 10.0 мкм Rz: 0.1 – 50 мкм |
| Допускаемая основная погрешность | ± 15% |
| Повторяемость результатов измерений | < 12% |
| Тип фильтра | аналоговый резистивно-емкостный |
| Тип датчика | пьезоэлектрический |
| Радиус кривизны и угол вершины щупа | алмазная игла с радиусом: 5 ± 1 мкм угол: 90°(+ 5° или — 10°) |
| Диапазон рабочих температур | от 0 до 40 °C |
| Относительная влажность воздуха | < 80% |
| Диапазон температур при хранении | от – 25 до 60 °C |
| Степень точности | класс 3 |
| Электрическое питание | 2 никель-металлгидридных аккумулятора x 3.6 В |
| Зарядное устройство | 9 В постоянного тока, 10 – 15 часов (время перезарядки) |
| Габаритные размеры | 125 x 73 x 26 мм |
| Масса электронного блока | 200 г |
Измеритель шероховатости TR100 комплект поставки:
| Блок электронный (профилометр) | 1 шт. |
| Защитный чехол для датчика | 1 шт. |
| Образцовая мера шероховатости | 1 шт. |
| Зарядное устройство | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Гарантийный талон | 1 шт. |
| Кейс для хранения и переноски | 1 шт. |
