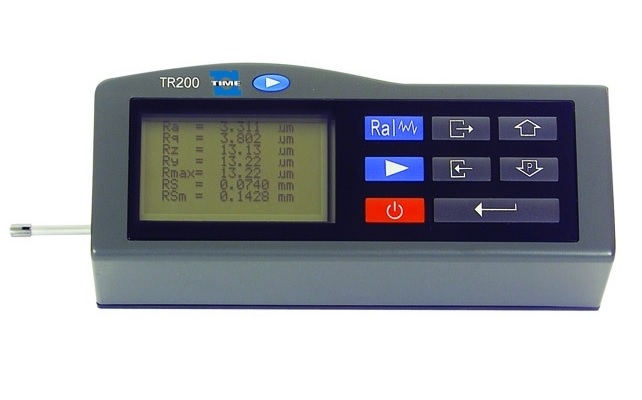

Измеритель шероховатости ТR200
Загрузка...
Измеритель шероховатости TR200 — это портативный прибор для измерений и контроля параметров шероховатости сложных поверхностей: измерения в отверстиях, в пазах, на криволинейной поверхности.
Измеритель шероховатости TR200 имеет порт для передачи данных на компьютер и специальное программное обеспечение для обработки данных. Измеритель шероховатости TR200 производит расчет параметров шероховатости в соответствии с выбранной методикой измерения и четко отображает на жидкокристаллическом экране график профиля поверхности и все измеренные параметры. Измеритель шероховатости TR200 внесен в Государственный реестр средств измерений и имеет сертификат Госстандарта РФ.
Особенности:
- Измерение параметров: Ra, Rz, Ry, Rq, Rр, Rm, Rt, R3z, Rmax, Sk, S, Sm, tp
- Способы фильтрации RC, PC-RC, GAUSS и D-P;Профиломер TR200 совместим с четырьмя стандартами: ISO (Международная организация по стандартизации), DIN (Немецкий институт стандартов), ANSI (Американский национальный институт стандартов) и JIS (Японский промышленный стандарт)
- Жидкокристаллический дисплей 128 х 64, отображающий все параметры и графики
- Встроенная литиевая аккумуляторная батарея обеспечивает работу без подзарядки в течение 20 часов
- Комплексное конструирование механической и электрической частей профиломера TR200 позволило создать лёгкий малогабаритный прибор, удобный в использовании
- Для распечатки всех параметров и графиков используется принтер ТIМЕ ТА220S
- Встроенный стандартный интерфейс RS232 делает возможным связь с персональным компьютером
- Предусмотрены автоматическое отключение, память и экранные рекомендации
- Предоставляются различные виды датчиков: датчик для криволинейной поверхности, измерительная стойка, чехол для датчика, регулируемая подставка и удлинительный стержень
* Цена прибора TR200 составляет 2100 долларов США. Оплата производится по курсу ЦБ РФ на день платежа.
Измеритель шероховатости ТR200 характеристики:
| Измеряемые параметры шероховатости | Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, Rs, Rsm, RSk, Rmr, исходный профиль (Р) |
| Построение профилей | шероховатости (R) кривой Rmr (коэффициент использования материала Mr) |
| Коэффициенты увеличений профиля | по вертикали: 200х – 20000х, по горизонтали: 20х, 50х, 200х |
| Система мер | метрическая, британская |
| Дискретность индикации | 0.001 мкм |
| Тип дисплея | матричный ЖКИ 128 x 64 точки, со светодиодной подсветкой |
| Размеры ЖКИ | экран 50 x 30 мм отображает положение измерительной иглы датчика и уровень заряда аккумуляторной батареи |
| Отображение результатов | непосредственное отображение параметров шероховатости и профилей поверхности, печать данных, регулировка яркости ЖКИ, автоотключение после 5 минут перерыва с сохранением результатов, программная калибровка |
| Вывод результатов измерений | через порт RS – 232 на принтер TA220S или ПК |
| Диапазон измерений по параметрам | Ra, Rq: 0.01 – 40 мкм Rz, Ry, Rp, Rt, R3z: 0.02 – 160 мкм RSm, RS: 1мм Rmr: 1 – 100% |
| Значения отсечек шага | 0,25 мм/ 0.8 мм/ 2,5 мм |
| Длина оценки значений параметров шероховатости | отсечка 1 – 5 (по выбору пользователя) |
| Длина трассы ощупывания | (отсечка 1 – 5) + отсечка 2 |
| Тип цифрового фильтра | резистивно-емкостный, фазовая коррекция – резистивно-емкостный, Гауссов, D-P |
| Тип датчика | стандартная модель TS100, индукционный, радиус алмазной иглы 5 мкм |
| Минимальный диаметр измеряемого отверстия/ наибольшая глубина измерения | 6.0 мм, глубина 15 мм (при использовании датчика TS100) |
| Электрическое питание | перезаряжаемый литий-ионный аккумулятор |
| Зарядное устройство | 220В/ 110В, 50 Гц, 2.5 часа (время зарядки аккумуляторов) |
| Диапазон рабочих температур | от 0 до 40 °C |
| Относительная влажность воздуха | < 80% |
| Диапазон температур при хранении | от – 25 до 60 °C |
| Степень точности | класс 3 |
| Габаритные размеры | 141 x 56 x 48 мм |
| Масса электронного блока | 480 г |
Измеритель шероховатости ТR200 комплект поставки:
| Блок электронный TR200 | 1 шт. |
| Образцовая мера шероховатости | 1 шт. |
| Датчик TS100 | 1 шт. |
| Зарядное устройство | 1 шт. |
| Инструкция по эксплуатации | 1 шт. |
| Гарантийный талон | 1 шт. |
| Кейс для хранения и транспортировки | 1 шт. |
Измеритель шероховатости ТR200 принадлежности:
- Измерительные щупы TS110/TS120/TS130/TS131
- Штатив ТА610 для TR200/210/220
- Штатив TA620 для TR200/210/220
- Измерительная платформа TA630 для TR200/210/220
- Измерительная платформа TA631 для TR200/210/220
- Удлинительный стержень
- Программа Dаtаview
- Интерфейсный кабель
