Измеритель светового потока ТКА-КК1
Загрузка...
Измеритель светового потока ТКА-КК1 — прибор предназначен для измерения полного светового потока светодиодов по методу “интегрирующей сферы” (“Сферы Ульбрихта”), в люменах.

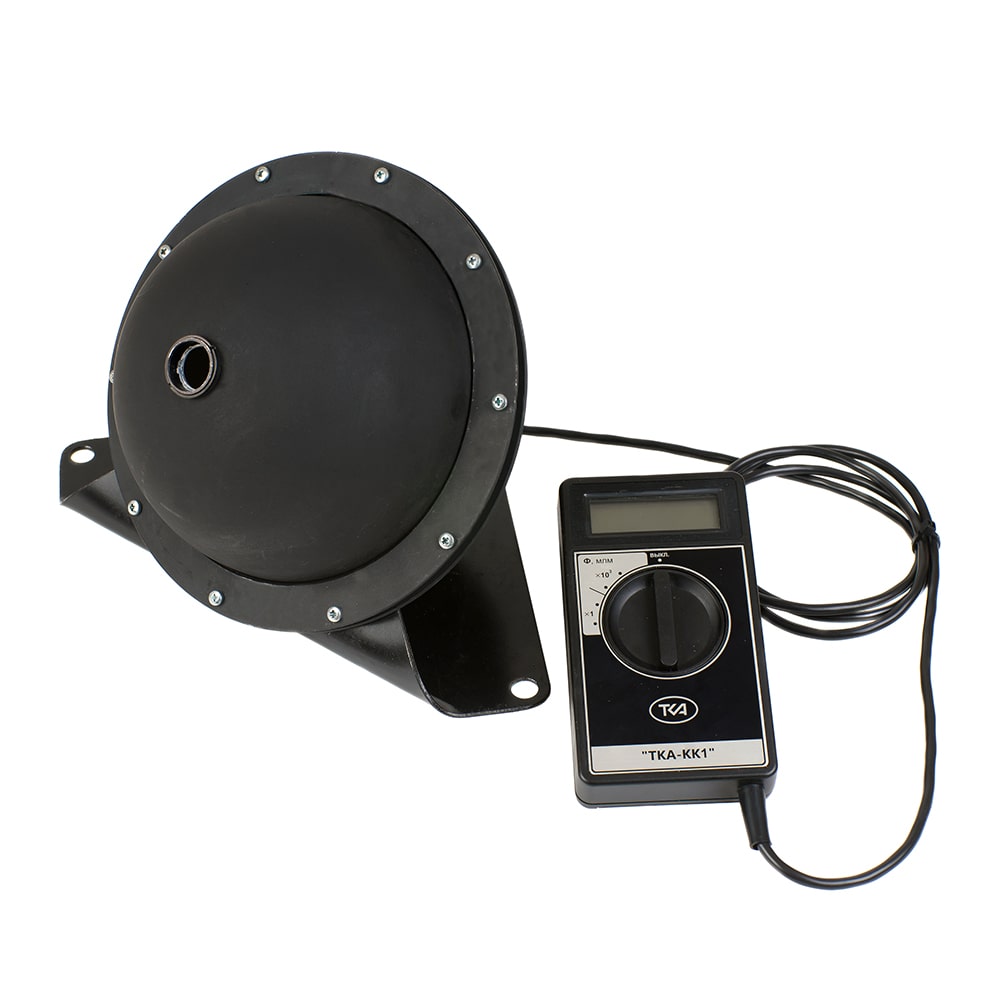

Конструктивно прибор состоит из двух функциональных блоков. Диаметр сферы 140 мм, приёмник света – фотодиод, размещённый в нижней полусфере. Измерительный блок выполнен в виде шара на жёстком основании, шар является “интегрирующей сферой”. В нём имеется входной тубус для установки светодиодов диаметром до 14 мм и сменных диафрагм, входящих в комплект, для позиционирования светодиодов диаметрами 3, 5, 9 мм.

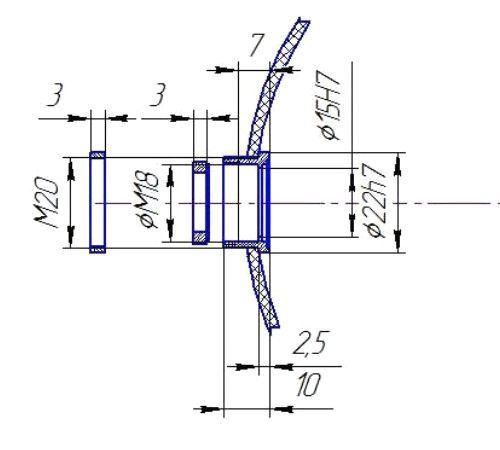

Интегрирующая сфера внутри окрашена белой, диффузно отражающей краской с коэффициентом отражения ρ = 96%. Геометрические размеры входного окна и посадочного места под измеряемый светодиод представлены на рисунке.
Существенные преимущества:
- Прямых отечественных аналогов нет
- Простота и удобство в эксплуатации
- Определения значений в режиме реального времени
- Малое энергопотребление
- Доступная цена
ТКА-КК1:
| Диапазон измерений светового потока | 1 ÷ 2 000 лм |
| Основная относительная погрешность измерений светового потока | ± 10,0 % |
Габаритные размеры прибора
| Измерительный блок (не более) | 155 х 77 х 40 мм |
| Измерительный шар (не более) | 180 х 180 х 180 мм |
| Диаметр входного окна под светодиод (не более) | 20,0 мм |
| Масса прибора (не более) | 2,0 кг |
| Элемент питания – типоразмер батареи «Крона» | 9 В |
Условия эксплуатации
| Температура окружающего воздуха | от 0 до +50 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25 °С | 65 ± 15 % |
| Атмосферное давление | 80 ÷ 110 кПа |
Комплект поставки ТКА-КК1:
- Измеритель светового потока “ТКА-КК1”
- Набор сменных диафрагм
- Элемент питания типа “Крона” (6F22)
- Руководство по эксплуатации
- Транспортная тара
