Измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12м» предназначен для измерения температуры контактным способом с использованием датчиков температуры − термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП) с учётом индивидуальных статических характеристик (ИСХ) или номинальных статических характеристик (НСХ) преобразования.
ПРИМЕНЕНИЕ
Измеритель температуры Термоизмеритель ТМ-12м может быть использован:
• для точного измерения температуры объектов;
• для измерения температурных полей, в том числе при аттестации климатического оборудования;
• для преобразования в температуру сопротивлений ТС, с использованием НСХ по ГОСТ 6651 при их градуировке, калибровке, поверке;
• для преобразования в температуру термоэлектродвижущей силы (ТЭДС) ТП, с использованием НСХ по ГОСТ Р 8.585 при их градуировке, калибровке, поверке.
Прибор ТМ-12м может применяться:
• для контроля температуры и определения параметров температурных полей объектов и процессов в научно-исследовательских институтах, в медицинских, санитарно-эпидемиологических и экологических учреждениях, на предприятиях пищевой промышленности, машиностроения, теплоэнергетики и других отраслей промышленности;
• при выполнении работ по оценке соответствия продукции и иных объектов в соответствии с законодательством РФ в сфере технического регулирования, в частности аттестации климатического испытательного оборудования, поверке и калибровке термометров сопротивления или термоэлектрических преобразователей в лабораториях метрологического контроля управлений Ростехрегулирования и иных предприятий.
• увеличен диапазон измерения температур с использованием ТС от −145 до +660 °С для модификаций «Термоизмеритель ТМ-12м.4» и «Термоизмеритель ТМ-12м.5» согласно методике измерений ФР.1.32.2013.14806;
• энергонезависимая память прибора позволяет сохранять не менее 40 000 результатов измерения для каждого канала (в ТМ-12 — 20 000 результатов);
• добавлена функция измерения активного сопротивления;
• применение графического дисплея позволило нагляднее, удобнее и в большем объёме предоставлять информацию для пользователя в процессе работы прибора;
• для информационного обмена с внешними устройствами добавлен универсальный последовательный интерфейс передачи данных USB (стандарт USB 1.1) в дополнение к интерфейсу RS-232C;
• модификация «Термоизмеритель ТМ-12м.5» имеет дополнительные возможности:
«Термоизмеритель ТМ-12м.2» − модификация, у которой 12 ТС подключаются непосредственно к прибору и измерение температуры производится с использованием ИСХ ТС.
Предназначается для точного измерения температуры объектов.
«Термоизмеритель ТМ-12м.4» − модификация, у которой 12 ТС подключаются либо непосредственно к прибору, либо через 2 коммутатора, которые могут быть удалены от прибора на расстояние до 100 метров. К каждому коммутатору можно подключить от 1 до 6 ТС.
Измерение температуры производится с использованием как ИСХ ТС, так и НСХ ТС по ГОСТ 6651.
Предназначается как для точного измерения температуры объектов, так и для преобразования в температуру сопротивлений ТС, с использованием НСХ по ГОСТ 6651 при их градуировке, калибровке, поверке.
«Термоизмеритель ТМ-12м.5» − модификация, у которой измерение температуры может проводиться как с использованием ТС, так и с использованием ТП.
При использовании ТС: 12 ТС подключаются либо непосредственно к прибору, либо через 2 коммутатора, которые могут быть удалены от прибора на расстояние до 100 метров. К каждому коммутатору можно подключить от 1 до 6 датчиков температуры. Измерение температуры производится с использованием как ИСХ ТС, так и НСХ ТС по ГОСТ 6651.
При использовании ТП: ТП подключаются только к коммутаторам, которые могут быть удалены от прибора на расстояние до 100 метров. Измерение температуры производится с использованием как ИСХ ТП, так и НСХ ТП по ГОСТ Р 8.585.
Предназначается для точного измерения температуры объектов, для преобразования в температуру сопротивлений ТС, с использованием НСХ по ГОСТ 6651 при их градуировке, калибровке, поверке, для преобразования в температуру ТЭДС ТП по ГОСТ Р 8.585 при их градуировке, калибровке, поверке.
В комплект документации для модификаций «Термоизмеритель ТМ-12м.4» и «Термоизмеритель ТМ-12м.5» входит «Расчёт неопределённости поверки (калибровки) датчиков температуры с использованием измерителей температуры многоканальных прецизионных «Термоизмеритель ТМ-12» и «Термоизмеритель ТМ-12м»».
ИСПОЛНЕНИЕ

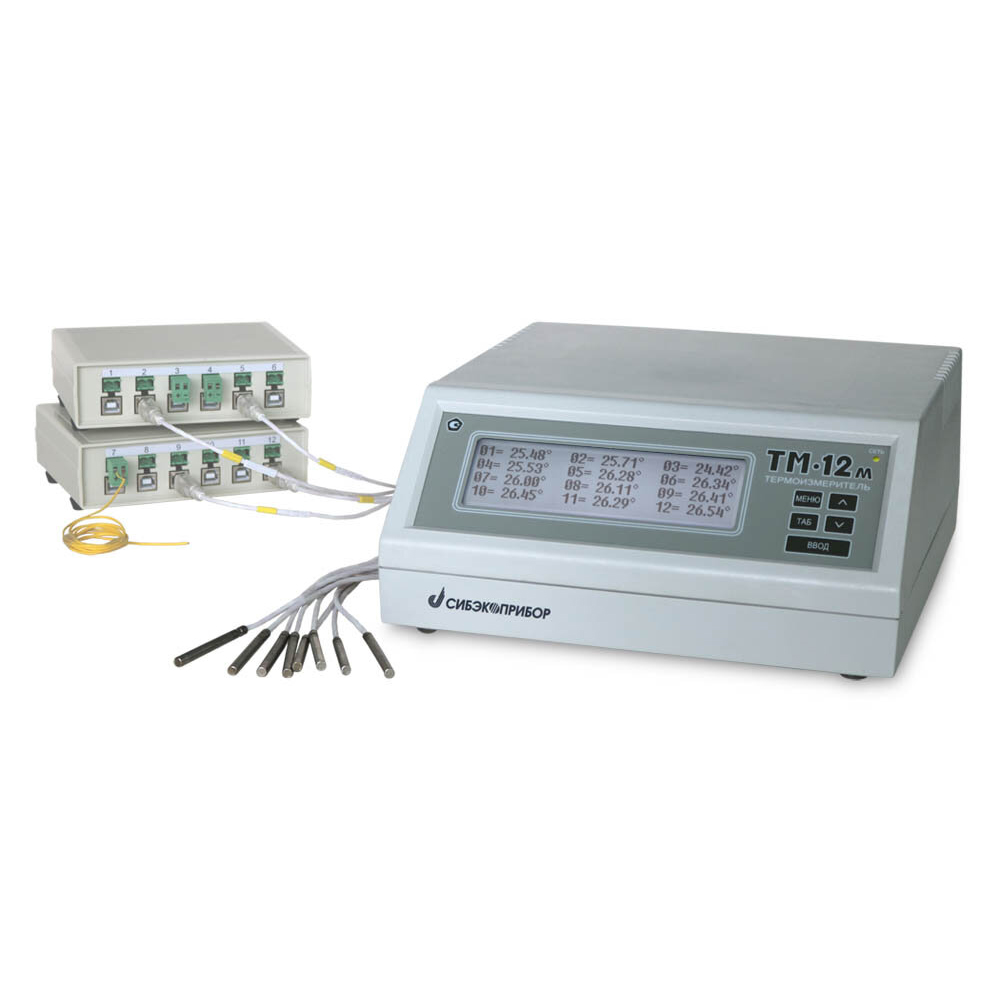

«Термоизмеритель ТМ-12м» выполнен в виде настольного переносного прибора.
На передней панели пластмассового корпуса прибора находятся:
На задней панели корпуса располагаются:
Коммутатор выполнен в пластмассовом прямоугольном корпусе.
С одной стороны корпуса коммутатора расположены:
С противоположной стороны расположены:
УСЛОВИЯ ЭКСПЛУАТАЦИИ ТЕРМОИЗМЕРИТЕЛЯ ТМ-12м
Параметр | Нормальные | Рабочие |
Температура окружающего воздуха, °С | 20 ± 5 | от +10 до +35 |
Относительная влажность воздуха, %, не более | 75 | |
Атмосферное давление, кПа | от 84 до 106,7 |
Количество каналов измерения | 12 |
Диапазон измерения температуры:
— для модификации «ТМ-12м.2», °С
— для модификаций «ТМ-12м.4» и «ТМ-12м.5»: — для модификации «ТМ-12м.5» с использованием ТП, °С |
от −50 до +200
от −145 до +660 от −270 до +1820 |
Диапазон измерения ТЭДС, мВ | от −10 до +75 |
Диапазон измерения сопротивления, Ом | от 40 до 180 и от 400 до 900 |
Разрешение при индикации результатов измерений:
температуры с использованием ТС, °С
температуры с использованием ТП, °С сопротивления ТС, Ом ТЭДС ТП, мВ |
0,01 0,1 0,001 0,001 |
Погрешность измерений | приведена в ТАБЛИЦЕ пределов допускаемой абсолютной погрешности измерений |
Время непрерывной работы, ч, не менее | 144 |
Количество результатов измерений, сохраняемых в энергонезависимой памяти прибора в режиме мониторинга для каждого канала, не менее | 40 000 |
Напряжение питания однофазным переменным током, В | 220 |
Частота переменного тока, Гц | 50 ± 1 |
Потребляемая электрическая мощность, В·А, не более | 2,5 |
Габаритные размеры, мм, не более | 115 х 250 х 280 |
Масса прибора, кг, не более | 3 |
Термоизмеритель ТМ-12м (модификация прибора уточняется при заказе) | ТМ−12м.2 | ТМ−12м.4 | ТМ−12м.5 |
Термометры сопротивления с НСХ 100П или Pt100 по ГОСТ 6651 − 12 штук (тип и конструктивное исполнение ТС уточняются при заказе) | • | • | • |
Комплект эксплуатационной документации (паспорт, руководство по эксплуатации) | • | • | • |
Методика поверки | • | • | • |
Свидетельство о первичной поверке | • | • | • |
Кабель для связи с внешним устройством через интерфейс RS-232C или интерфейс USB (поставляется по заказу), длина кабеля 2 м | • | • | • |
— Методика измерений температуры удалённых объектов ФР.1.32.2011.10456; — компакт-диск со специализированным программным обеспечением в соответствии с ФР.1.32.2011.10456; — руководство пользователя |
• | • | • |
Коммутатор − 2 штуки | − | • | • |
Кабель связи прибора с коммутатором − 2 штуки (длина кабеля уточняется при заказе, суммарная длина двух кабелей не превышает 100 м) |
− | • | • |
Разъём-заглушка − 1 штука | − | • | • |
Клеммная колодка − 12 штук | − | − | • |
