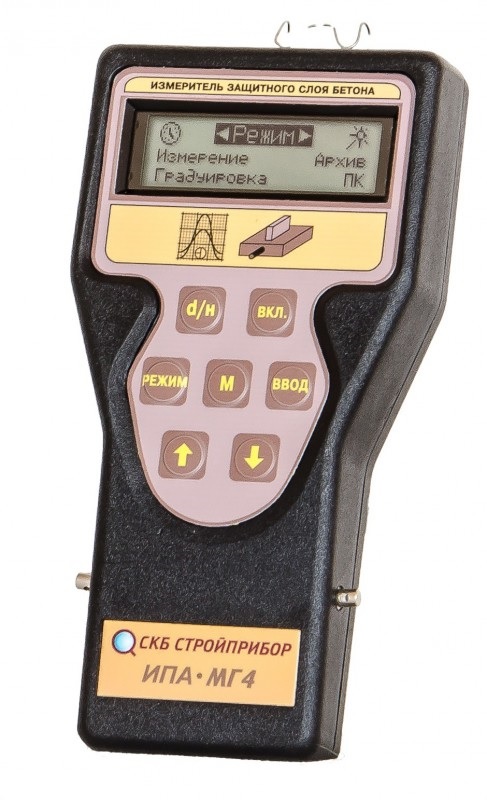

Измеритель защитного слоя бетона ИПА-МГ4.01
Загрузка...
Утвержден тип средства измерения.
Внесен в Госреестр РФ под №29316-10 (продлен до 2020 года).
Внесен в Госреестры Казахстана, Беларуси.
ИПА-МГ4.01 используется для непосредственного контроля толщины защитного слоя бетона и нахождения стержневой арматуры в ж/б продукции магнитным методом по ГОСТ 22904.
Согласно данному ГОСТу толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами ж/б изделия.
Сфера использования данного оборудования — определение параметров армирования ж/б изделий на предприятиях стройиндустрии, в строительстве, а также при обследовании уже построенных сооружений и зданий.
Приборы используют 3 основных режима работы:
- Определение оси арматурного стержня;
- Определение защитного слоя при известном диаметре
- Определение диаметра арматурного стержня при известном защитном слое.
Поиск арматуры осуществляется по изменению тона аудиосигнала, а также по данным цифрового экрана.
Приборы имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.
Прибор ИПА-МГ4.01 дополнительно имеет режим определения параметров армирования при неизвестных диаметре арматуры и защитном слое бетона, снабжен функции уточнения базовых градуировочных зависимостей, установления и записи в программное устройство новых градуировочных зависимостей, установленных пользователем на арматуре других классов, имеет режим передачи на ПК, часы реального времени и подсветку дисплея.
Измеритель защитного слоя бетона ИПА-МГ4.01 характеристики:
| Контролируемые диаметры арматуры, мм | 3…40 | |
| Диапазон измерения толщины защитного слоя бетона, мм: | ||
| — при диаметре стержней арматуры 3 … 5 мм | 3…70 | |
| — при диаметре стержней арматуры 6 … 10 мм | 3…90 | |
| — при диаметре стержней арматуры 14 … 20 мм | 5…120 | |
| — при диаметре стержней арматуры 22 … 40 мм | 5…140 | |
| Погрешность измерения толщины защитного слоя бетона hзс , не более, мм | Δhзс =±(0,05 hзс + 0,5 мм) | |
| Погрешность определения оси арматурного стержня (для всех диаметров), не более, мм | ± 10 | |
| Объем памяти результатов измерений | 999 | |
| Количество групп индивидуальных градуировочных зависимостей | 9 | |
| Габаритные размеры, мм: | ||
| — блока электронного | 175х90х30 | |
| — преобразователя | 160х33х40 | |
| Масса с преобразователем, не более, кг | 0,72 | |

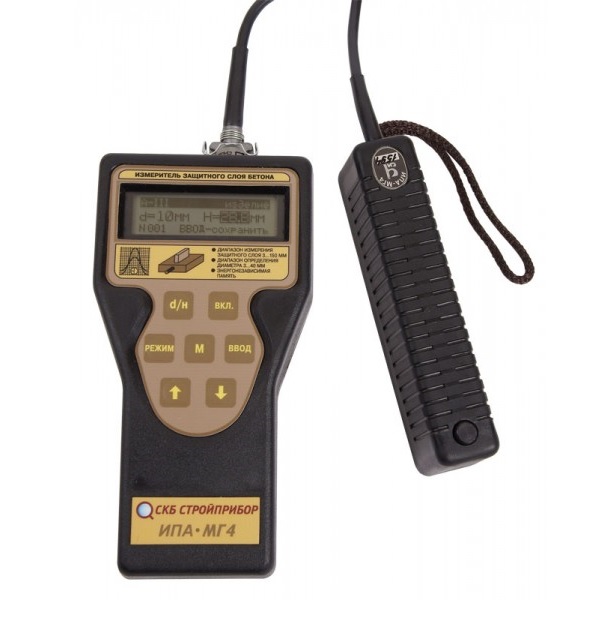

Измеритель защитного слоя бетона ИПА-МГ4.01 комплект поставки:
- электронный блок,

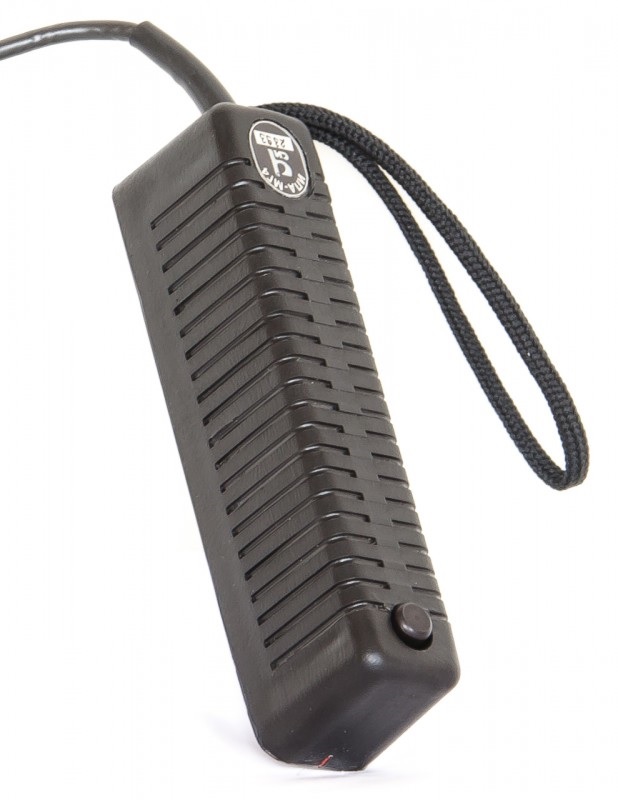

- преобразователь,
- упаковочный кейс (сумка),
- ремень,
- контрольный образец,
- руководство по эксплуатации.
Измеритель защитного слоя бетона ИПА-МГ4.01 принадлежности:
- кабель связи с ПК,
- CD с программным обеспечением.
