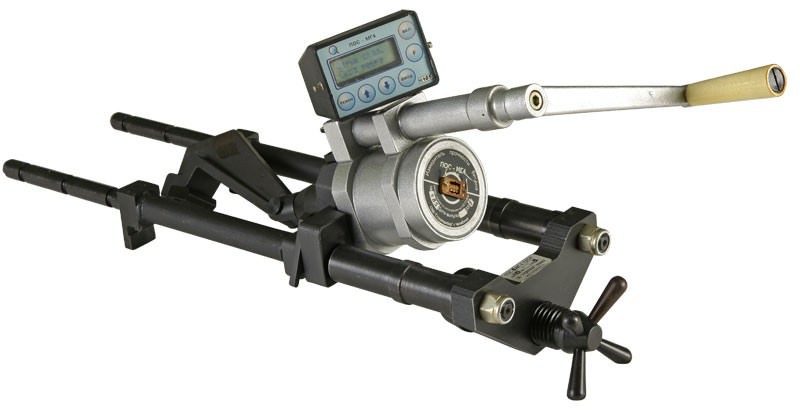

ИЗМЕРИТЕЛЬ ПРОЧНОСТИ БЕТОНА ПОС-50МГ4 «СКОЛ»
Утвержден тип средства измерения
Внесен в Госреестр РФ под № 27498-09 (продлен до 2019 года)
Внесен в Госреестры Казахстана, Беларуси
ПОС-50МГ4 «Скол» — комплектуется сменными насадками: рамой и опорной плитой, обеспечивающими испытание бетона, как методом скалывания ребра, так и методом отрыва со скалыванием.
Область применения приборов — определение прочности бетона на объектах строительства, при обследовании зданий и сооружений, а также для уточнения градуировочных характеристик ударно-импульсных и ультразвуковых приборов, в соответствии с Приложением №9 ГОСТ 22690.
Отличительной особенностью приборов является устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.
С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.
Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Наименование характеристик | ПОС-50МГ4 «СКОЛ» |
| Диапазон измерения прочности, МПа | 5…100 |
| Предельное усилие скалывания (вырыва), кН | 5…60 |
| Основная относительная погрешность измерения силы, не более, % | ± 2 |
| Габаритные размеры, мм: | |
| — силовозбудителя в сборе | 550х270х220 |
| — электронного блока | 80x80x60 |
| — силовозбудителя на раме «Скол» | 730x150x360 |
| Габаритные размеры в упаковке, мм: | |
| — силовозбудителя и электронного блока | 550х270х220 |
| — рамы «Скол» (второе место для транс. комп.) | 540x200x180 |
| Масса в полной комплектации, не более, кг | 13,4 |
| Масса в упаковке, кг | |
| — силовозбудителя и электронного блока | 11,9 |
| — рамы «Скол» (второе место для транс. комп.) | 10,4 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет | 10 |
КОМПЛЕКТ ПОСТАВКИ ИЗМЕРИТЕЛЕЙ ПРОЧНОСТИ БЕТОНА
- Силовозбудитель с опорной плитой,
- электронный блок,
- вилочный захват,
- тяга с микрометрической гайкой (кроме ПОС-50МГ4.ОД),
- анкерные устройства,
- бур (2 шт),
- шлямбур,
- гаечный ключ,
- резиновая груша,
- упаковочный кейс,
- руководство по эксплуатации,
- соединительный кабель,
- кабель связи с ПК,
- СD с программным обеспечением.
Дополнительно для ПОС-50МГ4 «Скол» поставляются: силовая рама для испытаний методом скалывания ребра, Анкер ∅16х35 в сборе,Анкер ∅24х48 в сборе, Тяга с микрометрической гайкой
По спецзаказу: силовая рама и динамометры эталонные ДМР-МГ4 для калибровки (поверки) приборов.
