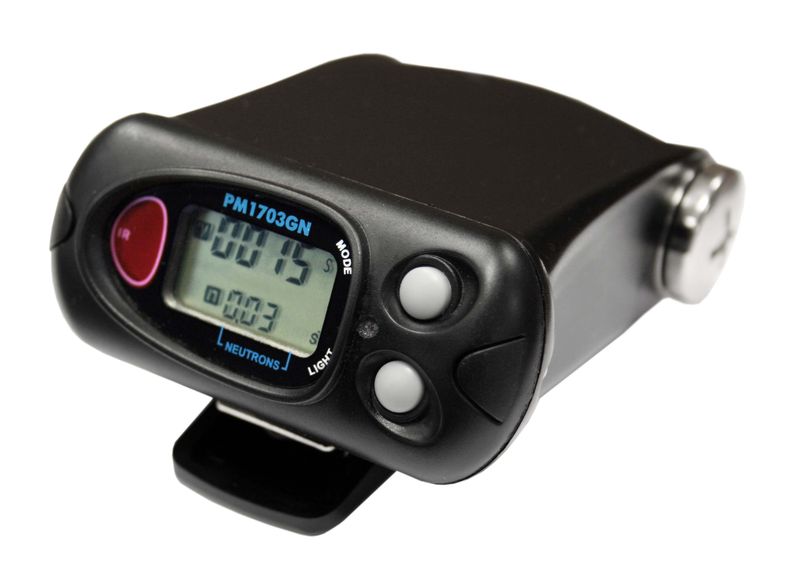

Измерители-сигнализаторы поисковые ИСП-РМ1703ГН/ГНА, индикатор-сигнализатор поисковый ИСП-PM1703ГНВ
Самый компактный в мире гамма-нейтронный поисковый прибор в облегченном корпусе из ударопрочной пластмассы. Используется для поиска радиоактивных и ядерных материалов и первичной оценки уровня гамма фона.
Преимущества:
Приборы серии РМ1703 при относительном равенстве по радиологическим характеристикам с основными конкурирующими приборами имеют ряд пользовательских преимуществ:
- Возможность обнаружения меньшего в 2-5 раз превышения гамма-излучения над фоном за нормируемое стандартами время благодаря специальному алгоритму обнаружения. С другой стороны это дает возможность подавать сигнал о превышении за более короткое время по сравнению с требованиями стандартов.
- При времени работы от одного элемента питания типа АА до 1000 ч достигается выигрыш в стоимости эксплуатации прибора за шестилетний период по сравнению с другими PRD – для серии РМ1703 — 50 долларов, а для конкурирующих приборов — 180-1000 долларов
- Приборы серии РМ1703 остаются одними из самых миниатюрных PRD в мире
- Приборы серии РМ1703 это лучшее техническое решение за разумные деньги
ИСП-PM1703ГН/ГНА
Измерители-сигнализаторы поисковые ИСП-РМ1703ГН и ИСП-РМ1703ГНА – это высокочувствительные уникальные поисковые приборы, предназначенные для обнаружения и локализации радиоактивных и ядерных материалов по их гамма или нейтронному излучению. Приборы снабжены двумя отдельными сцинтилляционными CsI(Tl) и LiI(Eu) детекторами для детектирования гамма и нейтронного излучений соответственно. Отличие в моделях ИСП-РМ1703ГН и ИСП-РМ1703ГНА заключается в том, что модификация ИСП-РМ1703ГНА имеет алгоритм работы с учетом требований американского стандарта ANSI N42.32.
Основные характеристики:
- Сцинтилляционный детектор CsI(Tl) для детектирования гамма излучения;
- Сцинтилляционный детектор LiI(Eu) для детектирования нейтронного излучения;
- Встроенная звуковая, вибрационная и световая сигнализация;
- Энергонезависимая память;
- Связь с персональным компьютером по инфракрасному каналу;
- Корпус из ударопрочной пластмассы;
- Малый вес и небольшой размер;
- Простота использования.
При включении или по команде пользователя прибор автоматически измеряет и запоминает радиационный фон в зоне контроля. В дальнейшем он немедленно реагирует даже на незначительное превышение величины фона, извещая об этом звуковым, световым и/или вибрационным сигналом. Данная функция обеспечивает адекватную автоматическую адаптацию прибора к изменению уровня фона и упрощает локализацию радиоактивного источника в условиях повышенной интенсивности излучения (локализация точечного источника на фоне распределенного радиоактивного источника).
Алгоритм, используемый в измерителях-сигнализаторах поисковых ИСП-РМ1703ГН и ИСП-РМ1703ГНА, дает возможность пользователю изменять величину предварительно установленного порога в зависимости от требований предъявляемых к частоте ложных срабатываний и вероятности обнаружения источника излучения.
В энергонезависимой памяти прибора сохраняется история его работы, в том числе факт и время срабатывания, уровень его превышения по отношению к установленному порогу, а также информация о состоянии параметров измерителя-сигнализатора. Эта информация может быть передана в персональный компьютер по инфракрасному каналу связи для дальнейшей обработки, анализа и контроля.
Измерители-сигнализаторы просты в обслуживании, и для корректной работы с прибором не требуется специальная квалификация и подготовка пользователя.
Соответствие стандартам
Разработан с учетом требований стандартов ANSI N42.32-2006, ANSI N42.33 -2006, IEC 62401:2007, ITRAP+10 (IAEA)
ИСП-PM1703ГНВ
В дополнение к функциям базовой модели ИСП-РМ1703ГНА, ИСП-РМ1703ГНВ может также использоваться для проведения первичной радиоизотопной идентификации. ИСП-РМ1703ГНВ оснащен Bluetooth модулем для беспроводного удаленного обмена информацией между радиационным детектором и карманным персональным компьютером (КПК) или ноутбуком. РМ1703ГНВ накапливает гамма спектр обнаруженного источника и передает его по Bluetooth на КПК для анализа спектра и проведения радиоизотопной идентификации с помощью специально разработанного программного обеспечения PoliIdentifyТМ. Bluetooth модуль и двухкомпонентная (радиационный детектор и КПК) конструкция позволяет пользователю находится на безопасном расстоянии от радиоактивного источника во время работы. Таким образом, обеспечивается дополнительная степень защиты персонала, проводившего радиационное расследование.
Соответствие стандартам
Разработан с учетом требований стандартов ANSI N42.32-2006, ANSI N42.33 -2006, IEC 62401:2007, ANSI N42.48 — 2008, (ITRAP+10 (IAEA)
Применение:
- Радиационная безопасность зданий
- Таможенный и пограничный контроль
- Службы безопасности и силовые структуры
Технические характеристики:
| Детектор | PM1703ГН | ИСП-PM1703ГНА | ИСП-PM1703ГНВ |
| гамма-излучения | CsI(Tl) | CsI(Tl) | CsI(Tl) |
| нейтронного излучения | Li6I (Eu) | Li6I (Eu) | Li6I (Eu) |
| Чувствительность | |||
| по линии 137Сs, не менее | 85 (с-1)/(мкЗв/ч) (0.85 (с-1)/(мкР/ч)) |
100 (с-1)/(мкЗв/ч) (1.0 (с-1)/(мкР/ч)) |
100 (с-1)/(мкЗв/ч) (1.0 (с-1)/(мкР/ч)) |
| по линии 241Am, не менее | 100 (с-1)/(мкЗв/ч) (1.0 (с-1)/(мкР/ч)) |
200 (с-1)/(мкЗв/ч) (2.0 (с-1)/(мкР/ч)) |
100 (с-1)/(мкЗв/ч) (1.0 (с-1)/(мкР/ч)) |
| Значения чувствительности к нейтронному каналу:- для Pu- α-Be — для тепловых нейтронов — для Pu- α-Be, на фантоме или в камере-замедлителе |
— 0,035 имп·см2/нейтрон — 1,2 имп·см2/нейтрон |
— 0,07 имп·см2/нейтрон — 1,5 имп·см2/нейтрон |
— 0,07 имп·см2/нейтрон — 1,5 имп·см2/нейтрон |
| Диапазон регистрируемых энергий | |||
| гамма-излучения | 0.033 – 3.0 МэВ | 0.033 – 3.0 МэВ | 0.033 – 3.0 МэВ |
| нейтронного излучения | от тепловых до 14.0 МэВ | от тепловых до 14.0 МэВ | от тепловых до 14.0 МэВ |
| Диапазон индикации МЭД | |||
| гамма-излучения | 0,01 – 99,99 мкЗв/ч | 0.01 – 99.99 мкЗв/ч (1 – 9999 мкР/чh) |
0.01 – 99.99 мкЗв/ч (1 – 9999 мкР/ч) |
| нейтронного излучения | 1,0 – 999 с-1 | 001 — 999 с-1 | 001 — 999 с-1 |
| Диапазон измерения МЭД | |||
| Диапазон индикации ЭД | |||
| Диапазон измерения ЭД | |||
| Предел допускаемой основной относительной погрешности измерения МЭД |
±30% ( в диапазоне от 0,1 до 70 мкЗв/ч) | ±30% (в диапазоне 0.1 – 70 мкЗв/ч (10 – 7000 мкР/ч) ) по линии 137Cs |
±30% (в диапазоне 0.1 – 70 мкЗв/ч (10 – 7000 мкР/ч)) по линии 137Cs |
| Время измерения | 0.25 с | 0.25 с | 0.25 с |
| Радиоизотопная идентификация с использованием Bluetooth соединения с КПК или смартфоном |
|||
| Специальные ядерные материалы | 233U, 235U, 237Np, Pu | ||
| Медицинские радионуклиды | 18F, 67Ga, 51Cr, 75Se, 89Sr, 99Mo, 99mTc, 103Pd, 111In, 123I, 131I, 153Sm, 201Ti, 133Xe |
||
| Естественные радионуклиды | 40K, 226Ra, 232Th и дочерние радиоизотопы, 238U и дочерние радиоизотопы |
||
| Промышленные радионуклиды | 57Co, 60Co, 133Ba, 137Cs, 192Ir, 226Ra, 241Am |
||
| Тип сигнализации | визуальная, звуковая, вибрационная | визуальная, звуковая, вибрационная | визуальная, звуковая, вибрационная |
| Количество событий истории работы прибора в энергонезависимой памяти |
1000 | 1000 | 1000 |
| Степень защиты корпуса прибора | IP65 | IP65 | IP65 |
| Прибор прочен к падению на бетонный пол с высоты |
0,7 м | 0,7 м | 1.5 м 0.7 м (без защитного чехла) |
| Питание прибора | AA (LR6) батарея (Alkaline) 1.5 V, не менее 2000 mA/h |
AA (LR6) батарея (Alkaline) 1.5 V, не менее 2000 mA/h |
один элемент XTREME POWER LINE АА (LR6) |
| Время непрерывной работы прибора от одного элемента питания, не менее |
до 1000 часов | до 1000 часов | до 1000 часов |
| Диапазон рабочих температур | -30°C до 50°C
(ЖКИ от -20°C до 50 °C) |
-30°C до 50°C
(ЖКИ от -20°C до 50 °C) |
-30°C до 50°C
ЖКИ — от -20°C до 50 °C |
| Габариты (без защитного чехла) | 72 х 32 х 87 мм | 72 x 32 x 87 мм | 75 х 35 х 98 мм (2 15/16″ х 1 3/8 » х 3 7/8″) |
| Масса | |||
| Вес (без упаковки) | 180 г (6.35 oz) | 180 г (6.35 oz) | 230 г (8.1 oz) |
| Индикация низкого заряда батареи | ЖКИ | ЖКИ | ЖКИ |
| Индикация при превышении верхнего порога |
|||
| гамма-канала | OL | OL | OL |
| нейтронного канала | 999 | 999 | 999 |
| Связь с ПК | ИК | ИК | ИК, Bluetooth |
