jProbe фиброскопы

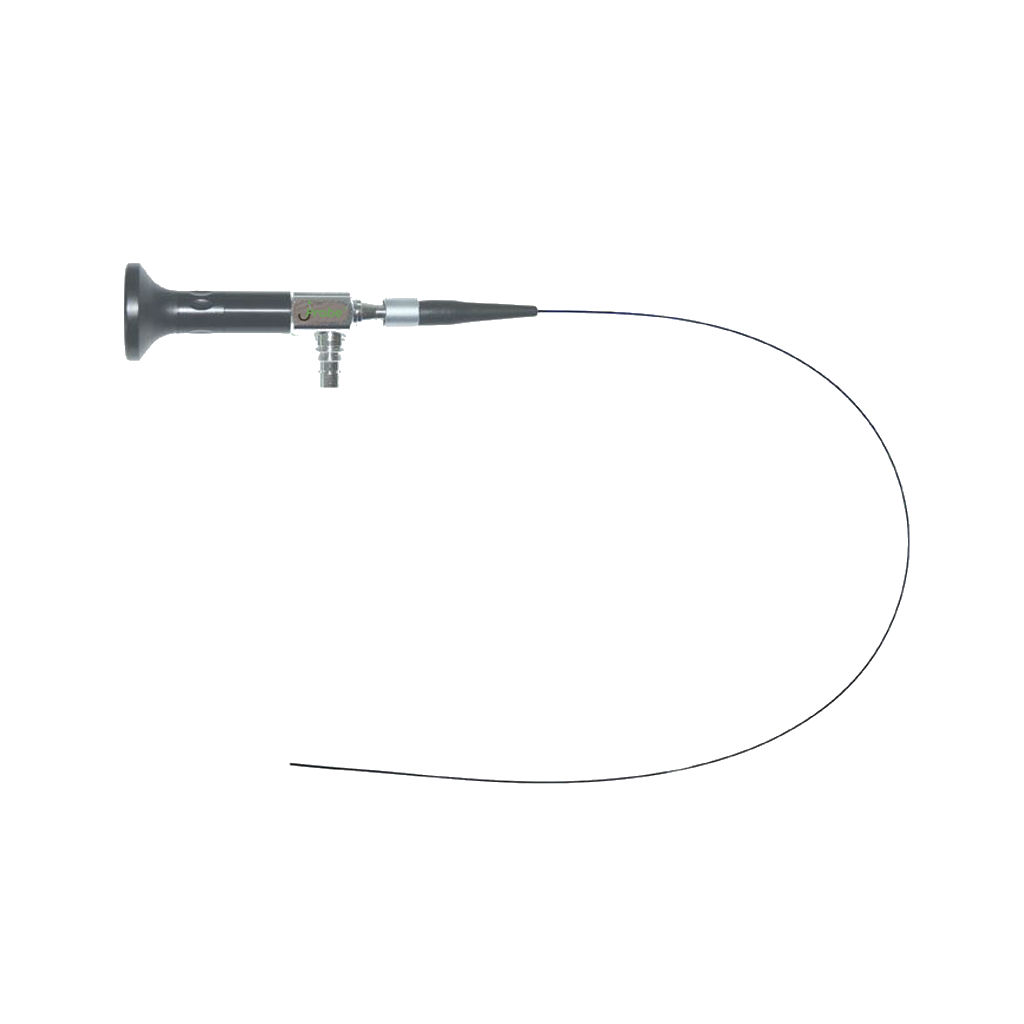

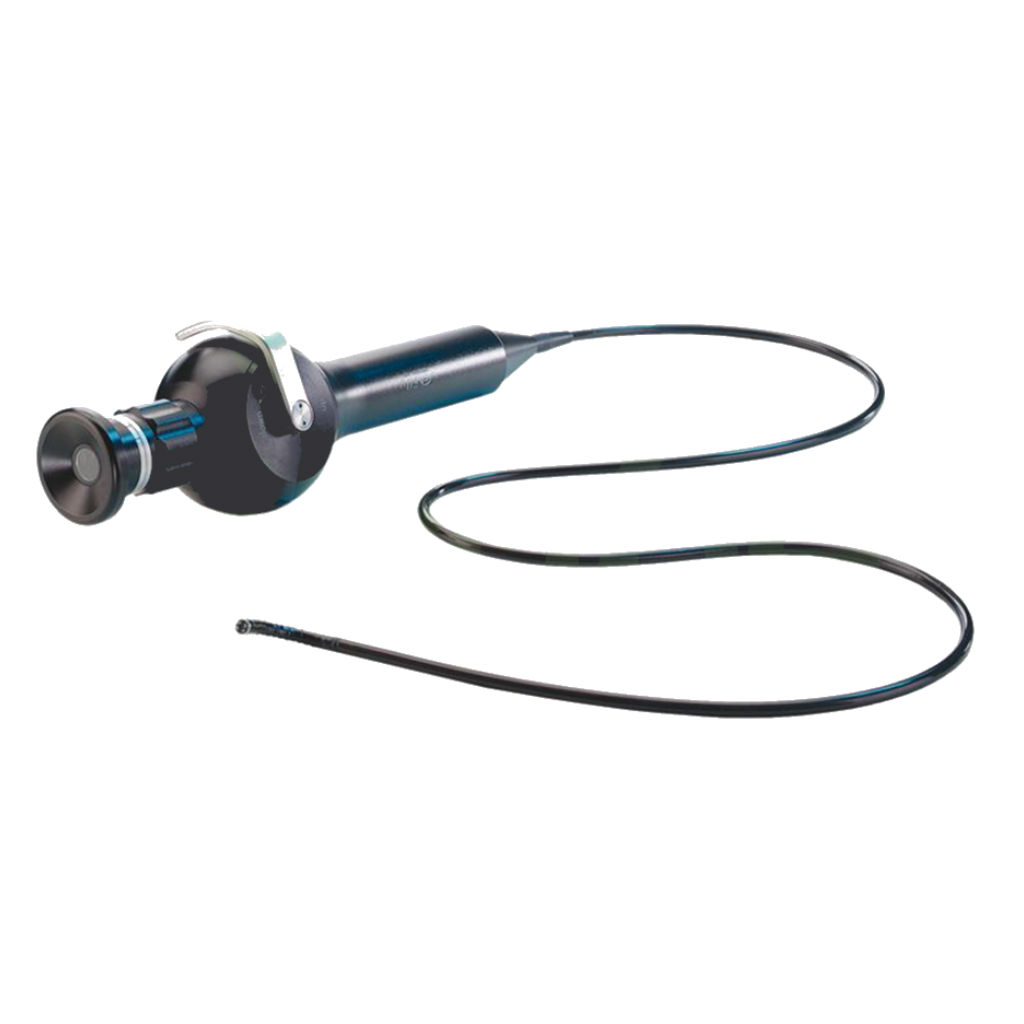

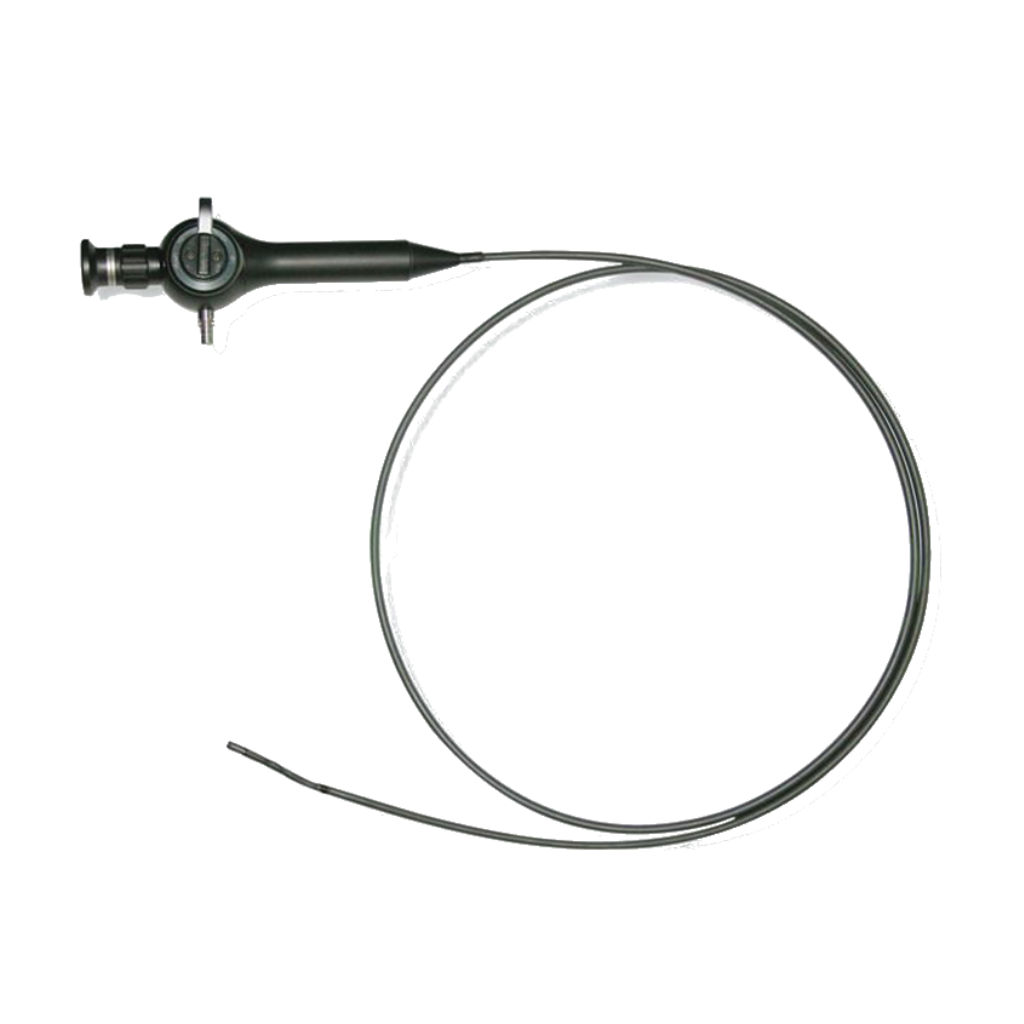

Фиброскоп – это оптический эндоскоп, который используется в технике для исследования труднодоступных полостей механизмов, машин и оборудования. В самом простом виде представляет собой длинную гибкую или жесткую трубку с объективом, оптической оптоволоконной системой, подсветкой и окуляром. Такой эндоскоп называется оптоволоконным, фиброскопом или фиброэндоскопом.

В гибких бороскопах используется оптическое волокно, отличающееся более низкой разрешающей способностью. Основное преимущество – гораздо более широкая область применения. Полужесткие представляют собой гибрид предыдущих двух видов, имеют жесткую конструкцию, но передача изображения ведется по оптическому волокну. Эта технология позволяет создавать зонды диаметром меньше двух миллиметров. Современные бороскопы имеют функцию фото/видео съемки за счет подключения видеокамеры к окуляру.

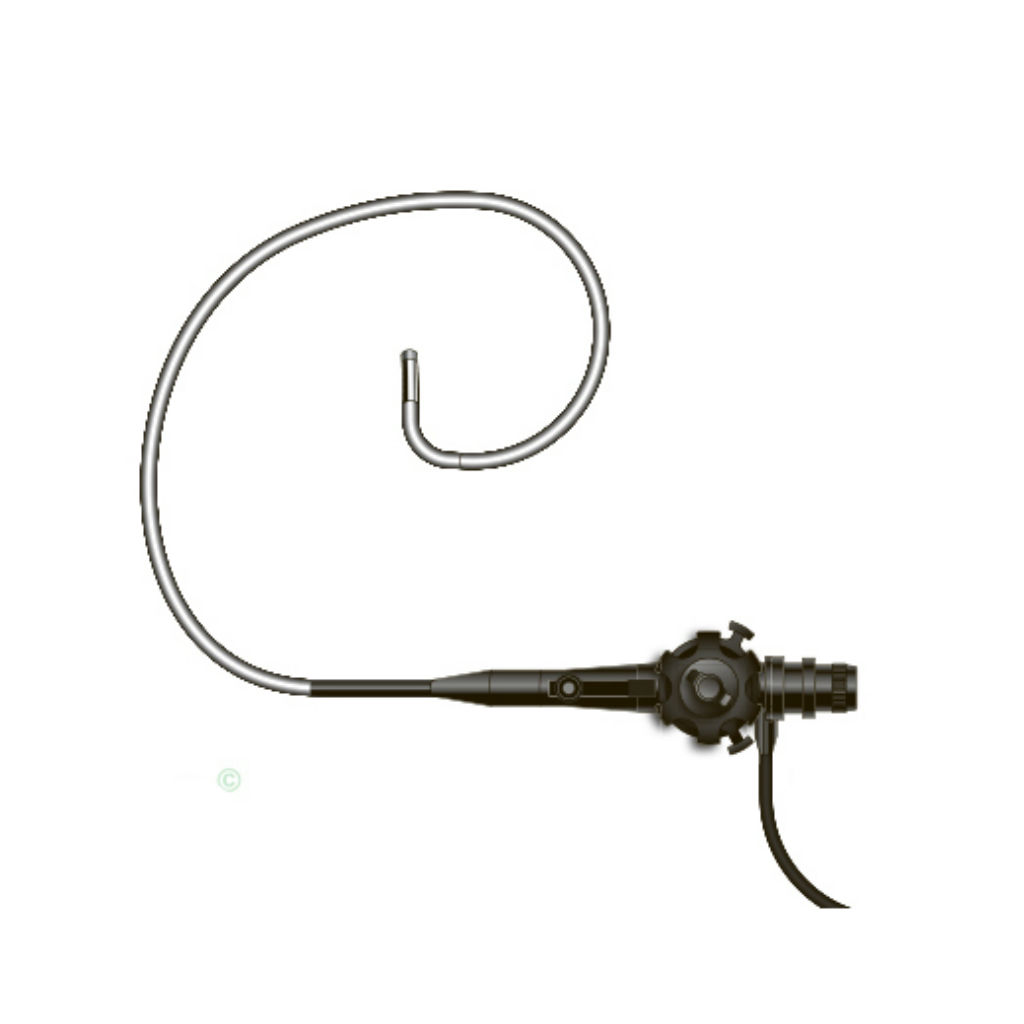

Конструкция фиброскопов  jProbe:

Современные волоконные эндоскопы имеют достаточно сложную схему, которая включает следующие элементы:

• • Волоконно-оптический зонд с обмоткой из нержавеющей стали и вольфрамовой оплеткой;
  • Волоконно-оптический световод для обеспечения освещения и передачи света от источника к дистальному концу;
  • Объектив, сменная оптика;
  • Окуляр;
  • Корпус.

Конструкция может изменяться в зависимости от цели использования. Так, для тех случаев, когда необходимо использовать ультрафиолетовую подсветку, ставят световод с кварцевыми волокнами. Фиброскоп должен быть абсолютно пыле- и влагонепроницаемым, а также устойчивым к агрессивным средам, маслам, бензину и т.д. К окуляру может быть подключена камера через специальный адаптер для ведения записи и документирования, а также дисплей для отображения.

Где используют эндоскопы с волоконной оптикой

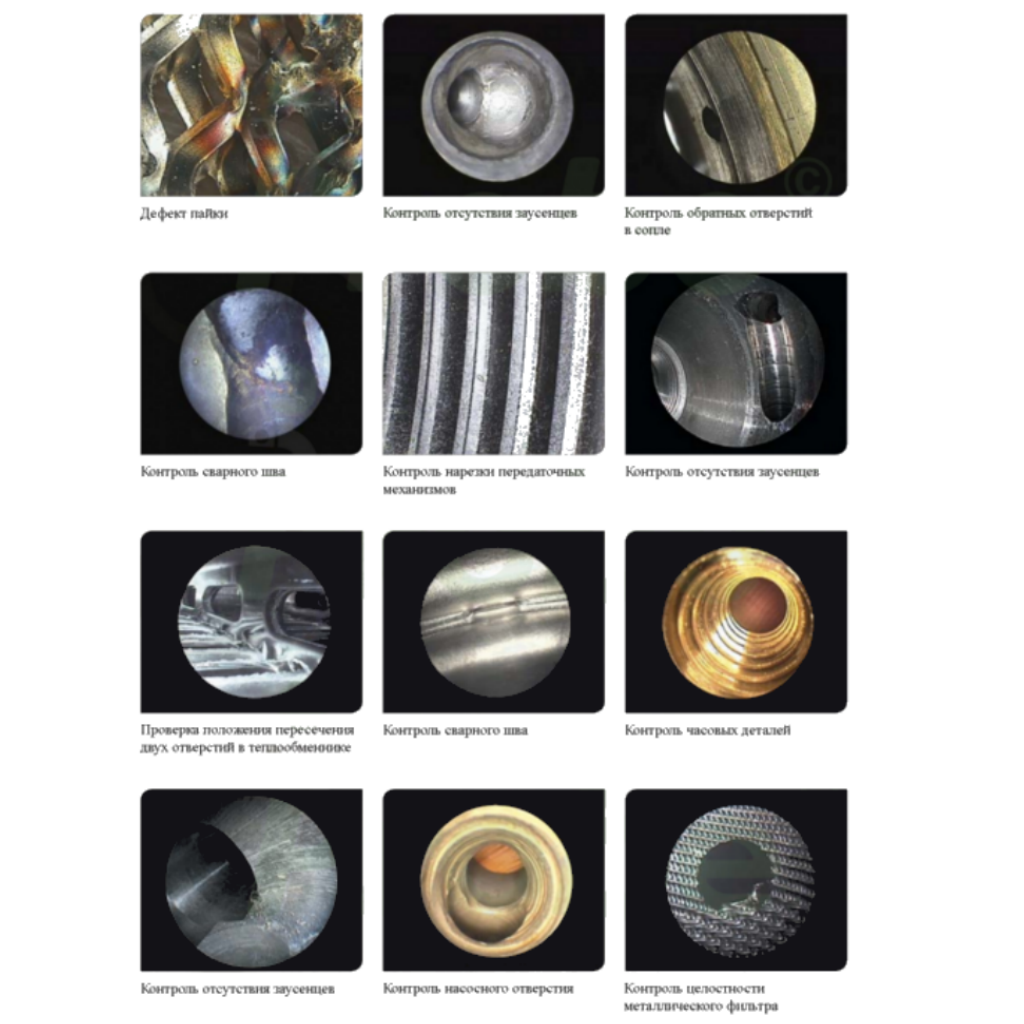

Фиброскопы имеют очень широкую область применения. Благодаря особенностям конструкции и принципу работы выпускают устройства с диаметром зонда до двух миллиметров, что позволяет осуществлять контроль качества внутренних поверхностей и скрытых полостей практически любых объектов, к которым доступ другими средствами практически невозможен: турбины, крылья самолета, теплообменники, трубопроводы и трубы малого диаметра и т.п.

Системы захвата изображения с оптических эндоскопов

Ассортимент

Компания General Optics осуществляет продажу портативных технических эндоскопов (оптоволоконных и цифровых). Фиброэндоскопы поставляются готовыми к работе и в стандартной комплектации. Также вы можете приобрести дополнительные аксессуары, расширяющие функционал и добавляющие определенные возможности: насадки для изменения угла обзора, захваты и т.д.
