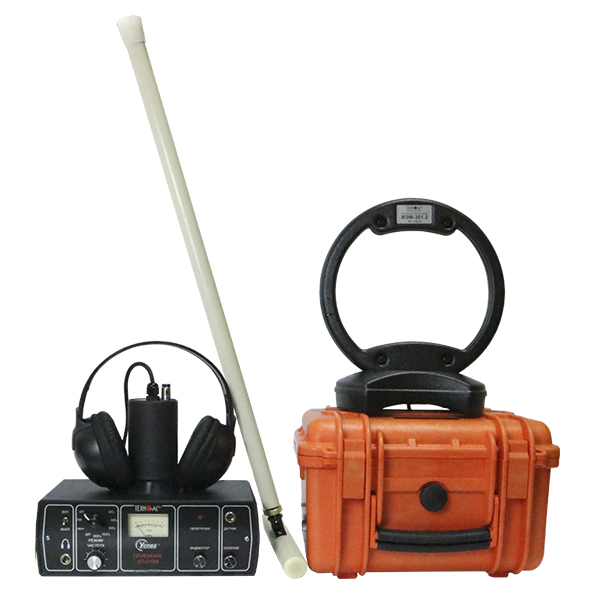

Кабеледефектоискатель Атлет ТЭК-120АЭ
Кабеледефектоискатель Атлет ТЭК-120АЭ - морозоустойчивый комплект с мощным генератором.
Рекомендуемые области применения
Электроэнергетика
Назначение
Поиск подземных трасс,...
Загрузка...В наличии много
333270 руб.RUB
Кабеледефектоискатель Атлет ТЭК-120АЭ — морозоустойчивый комплект с мощным генератором.
Рекомендуемые области применения
- Электроэнергетика
Назначение
- Поиск подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определения глубины их залегания и мест повреждения до 6 м.
- Определения мест повреждения силовых кабельных линий индукционным и акустическим методами.
- Трассировка кабеля с высокой дальностью.
- Поиск мест пересечения трубопроводов и кабеля.
- Трассировка и контроль изоляции защитных покрытий газопровода.
Технические характеристики Атлет ТЭК-120АЭ:
Приемник «АП-010М»
| Параметр | Значение |
|---|---|
| Девять режимов работы на 26 частотных диапазонах, Гц | 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап), «КП». |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В, тип элементов питания | 9+1-2,56 х 1,5 В (батареи типа “С”) |
| Мощность, подводимая к головным телефонам, мВт | 100 |
| Потребляемая мощность, не более, Вт | 0,9 |
| Габаритные размеры прибора, не более, мм | 250х90х150 |
| Масса, не более, кг | 1,5 |
Генератор «АГ-120Т»
| Параметр | Значение |
|---|---|
| Частоты синусоидального сигнала, Гц | |
| частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| частота f4 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации | |
| режим 1 | непрерывный «НП» |
| режим 2 — длительность импульса, мс — частота следования импульсов, Гц |
кратковременные посылки «ПР» (прерывистый) 100 1 |
| режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот |
двухчастотный «2F» (одновременная генерация) 1024 81924:1 |
| режим 4 амплитуда импульсачастота следования импульсов (ударов), уд/мин — низкая — средняя — высокая длительность импульса |
генерация ударных импульсов «УР» (ударный режим)
равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 30 |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| максимальный в ручном режиме: — непрерывная и двухчастотная генерация — кратковременные посылки |
10 15 |
| задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| — при автономном питании — с добавлением внешнего аккумулятора 12В — при питании от сетевого блока |
220 (180 при «2F») 330 (260 при «2F») 110 (90 при «2F») |
| Максимальная выходная мощность, Вт | |
| — при автономном питании или от внешнего аккумулятора 21В | 130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом |
| — с добавлением внешнего аккумулятора 12В | 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом |
| — от сетевого блока (СБП) | 100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F» |
| ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB. |
|
| Допустимое сопротивление нагрузки | любое (0…∞) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
| Согласование с нагрузкой | — автоматическое, обеспечивающее достижение заданного тока в нагрузке — ручное (кнопками «Вверх» или «Вниз») |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово — кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| — непрерывная и двухчастотная генерация | 1,3 (при 130Вт автономно/200Вт с доп. акк. 12В) 3,3 (при 65Вт автономно/100Вт с доп. акк. 12В) |
| — импульсные посылки одной частоты | 9 (при 200Вт автономно/300Вт с доп. акк. 12В) 20 (при 100Вт автономно/150Вт с доп. акк. 12В) |
| — генерация ударных импульсов с максимальной частотой 80 уд/мин | 20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15В, выходной ток 15А max |
| Допустимые внешние аккумуляторы | 11…14В / 22…28В ≥21Ач |
| Функциональные особенности | |
| Автоматические функции | — выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) — автосогласование (достижение заданного тока в нагрузке) — автоматический «интеллектуальный» выбор выходной мощности — специальная программа управления передающей антенной — встроенное автоматическое зарядное устройство — автоотключение питания при простое (1 мин) |
| Автоматические выключения генерации (зарядки) | — при разряде аккумуляторов ниже допустимой нормы — при несоответствии внешнего напряжения режиму зарядки — при превышении допустимого потребляемого тока — при отключении внешнего питания в процессе генерации — при коротком замыкании выхода в процессе генерации — при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | — непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля — непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» — индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) — индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона) | — все питающие напряжения — режимы и установки — ресурс питания — «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | Класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP65 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
| Вес электронного блока, не более, кг | 14 |
Электромагнитный датчик «ЭМД-227М»
| Параметр | Значение |
|---|---|
| Тип преобразователя | Резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928, 1024, 512 Гц |
| Тип питания | От приемника |
| Коммутация резонанса | Принудительная (управляется приемником) |
Датчик акустический «АД-240»
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
Индукционная антенна «ИЭМ-301.2»
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Комплектация Атлет ТЭК-120АЭ:
| Наименование | Количество |
|---|---|
| Трассопоисковый приемник «АП-010М» | 1 шт. |
| Датчик электромагнитный «ЭМД-227М» | 1 шт. |
| Комплект акустического датчика “АД-240” | 1 шт. |
| Генератор «АГ-120Т» | 1 шт. |
| Головные телефоны | 1 шт. |
| Антенна индукционная «ИЭМ-301.2» | 1 шт. |
| Кабель AG120.02.060 | 1 шт. |
| Кабель АГ120.02.020 | 1 шт. |
| Кабель АГ120.02.030 | 1 шт. |
| Кабель АГ105.02.020 | 1 шт. |
| Контакт магнитный АГ120.02.090 | 2 шт. |
| Штырь заземления АГ110.02.004 | 2 шт. |
| Батарейка R14 | 6 шт. |
| Сумка для генератора «АГ-120Т» Чехол 53181 |
1 шт. |
| Сумка для приемника «АП-010М» Чехол 53108 |
1 шт. |
| Сумка для батарейного отсека приемника Чехол 53113 |
1 шт. |
| Сумка для антенны «ИЭМ-301.2» Чехол 53107 |
1 шт. |
| Сумка для «ЭМД-227М» Чехол 53186 |
1 шт. |
| Сумка для комплекта Чехол 53183 |
1 шт. |
| Руководство пользователя «Генератор АГ-120Т» | 1 шт. |
| Руководство по эксплуатации. Паспорт | 1 шт. |
