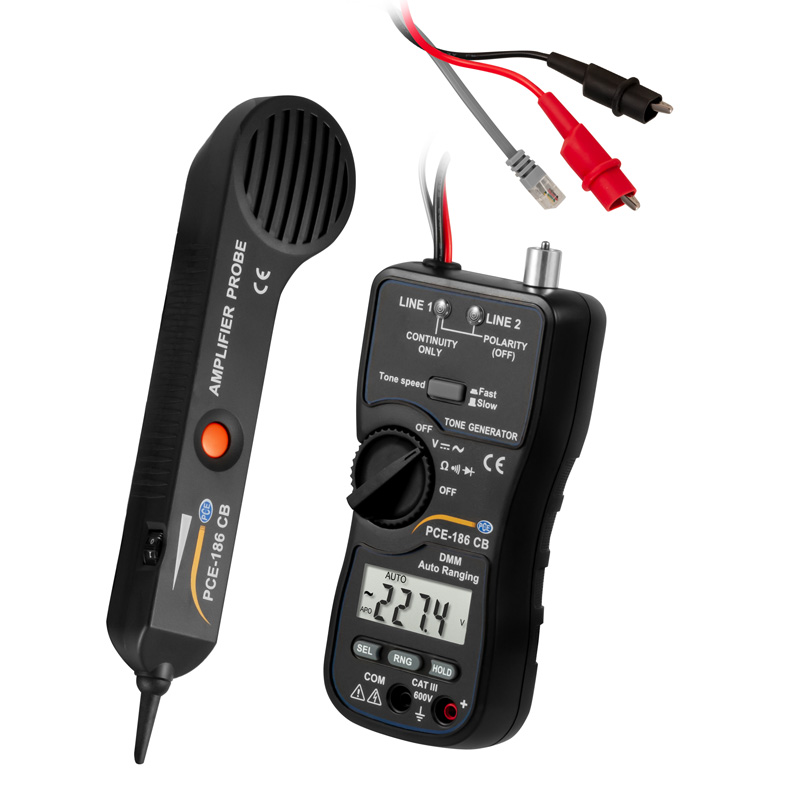

Кабелеискатель PCE-186 CB
Загрузка...
Искатель кабеля PCE-186 CB состоит из передатчика и приемника. Передатчик линейного поиска имеет много функций. Например, линейный искатель может использоваться, чтобы найти провода в стенах или сломать кабели. Еще одна функция линейного поиска — проверка телефонных розеток. Для этого разъем RJ-11 должен быть подключен к тестируемой телефонной розетке. Передатчик искателя линии сигнализирует о входящем звонке на основе светодиодов. Эта функция не требует телефона для проверки.
В дополнение к этим функциям искатель строки имеет функцию мультиметра. Это позволяет измерять напряжение переменного и постоянного тока до 1000 В постоянного тока. Кроме того, измерения сопротивления и непрерывности измерения возможны. Благодаря такому разнообразию функций искатель линии является оптимальным помощником при проведении работ по техническому обслуживанию и ремонту кабелей.
Особенности PCE-186 CB:
- Измерение напряжения переменного / постоянного тока
- Для обнаружения прерываний линии
- Непроводящий наконечник зонда
- Регулировка чувствительности
- Сумка для транспортировки
- Отслеживание кабеля в стенах и кабельной канализации
- Разные гудки
- Измерение сопротивления
Технические характеристики PCE-186 CB:
|
Измерение переменного напряжения |
||
|
Диапазон измерения |
разрешение |
Точности |
|
400 мВ |
0,1 мВ |
± 1% + 5 градусов |
|
4В |
1 м В |
± 1% + 5 градусов |
|
40V |
10 мВ |
± 1% + 5 градусов |
|
400В |
100 мВ |
± 1% + 5 градусов |
|
750V |
1V |
± 1% + 5 градусов |
|
|
|
|
|
ОКРУГ КОЛУМБИЯ |
|
|
|
Диапазон измерения |
разрешение |
Точности |
|
400 мВ |
0,1 мВ |
± 0,5% + 3 градуса |
|
4В |
1 мВ |
± 0,5% + 3 градуса |
|
40V |
10 мВ |
± 0,5% + 3 градуса |
|
400В |
100 мВ |
± 0,5% + 3 градуса |
|
750V |
1V |
± 0,5% + 3 градуса |
|
|
|
|
|
сопротивление |
|
|
|
Диапазон измерения |
разрешение |
Точности |
|
400 Ом |
0,1 Ом |
± 1,2% + 3 градуса |
|
4 кОм |
1 Ом |
± 1,2% + 3 градуса |
|
40 кОм |
10 Ом |
± 1,2% + 3 градуса |
|
400 кОм |
100 Ом |
± 1,2% + 3 градуса |
|
4 МОм |
1 кОм |
± 1,2% + 3 градуса |
|
40 МОм |
10 кОм |
± 2,0% + 4 градуса |
|
|
|
|
|
Входное сопротивление |
10 МОм |
|
|
Защита от перенапряжения |
500 В постоянного тока |
|
|
|
|
|
|
Тест на непрерывность |
|
|
|
Диапазон измерения |
гудок |
|
|
400 Ом |
> 25 Ом |
|
|
|
|
|
|
Обнаружение линии |
Звуковым сигналом |
|
|
Звуковой сигнал переключается |
Медленно пульсирующий тон |
|
|
|
Быстрый пульсирующий тон |
|
|
|
|
|
|
Расположение глубина связи |
Максимум. 50 см |
|
|
Приемник питания |
Вилка RJ-11, кокосовые зажимы |
|
Комплект поставки PCE-186 CB:
- 1 х проволочный трассировщик PCE-186 CB
- 1 х пара тестовых проводов
- 2 х 9 В блок батареи
- 2 х 1,5 В батарейки ААА
- 1 х сумка
- 1 х Руководство пользователя
