Кабелеискатель с функцией сохранения координат GPS/ГЛОНАСС «Успех КБИ-309К»

Первый российский высокочувствительный кабелеискатель со встроенным модулем GPSГЛОНАСС. Универсальный моноблочный приемник с расширенной графической визуализацией, улучшенной помехозащищенностью, с широким набором рабочих частот: 50/60, 100/120, 512, 1024, 8192, 32768 Гц, режимами «ШП» и «Радио» и возможностью подключения внешних датчиков.

Рекомендуемые области применения:

  • Электросети
  • Строительно-монтажные организации
  • Геодезия

Назначение Успех КБИ-309К

Кабелеискатель «Успех КБИ-309К» предназначен для поиска и учета скрытых подземных коммуникаций (кабелей, металлических трубопроводов) Встроенный GPS\ГЛОНАСС модуль позволяет сохранять координаты найденных коммуникаций в память прибора, а поставляемое в комплекте с приемником ПО позволяет просматривать, редактировать и сохранять результаты Вашей работы в удобном для Вас формате.

  • Встроенный GPS\ГЛОНАСС модуль для определения координат нахождения коммуникации.
  • Отдельный режим для работы с внутритрубным зондом для поиска и трассировки неметаллических трубопроводов (опция).
  • Увеличенная чувствительность.
  • Полная совместимость со всеми генераторами производства «ТЕХНО-АС».
  • Измерение глубины залегания и силы тока в коммуникации на всех рабочих частотах.
  • Одновременная работа со встроенными и внешними датчиками.
  • Выбор кабеля из пучка с использованием внешнего датчика.
  • Поиск дефектов коммуникаций.

Особенности Успех КБИ-309К

Обновленный графический интерфейс. Статусная строка с отображением уровня заряда батареи, выбранной частоты и статуса работы GPS приёмника.

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» в соответствии с режимами работы приемника. Режимы «Трасса» и «График» являются основными режимами работы приемника.

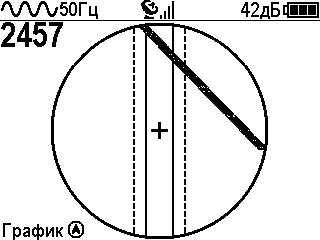

Режим «Трасса» — на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

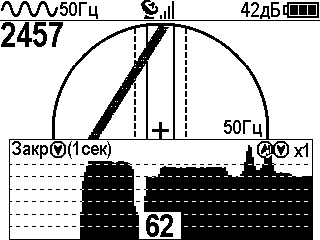

Режим «График» — на индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте.

Режимы «График+», «Минимум максимум» и «2-частоты» предоставляют оператору дополнительные возможности:

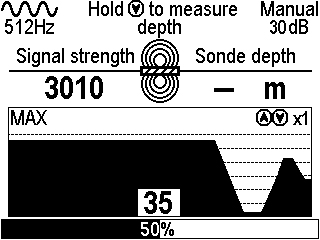

  • Режим поиска внутритрубного зонда (опция)
  • Поиск и трассировка трубопровода с помощью внутритрубного зонда. Возможность определения глубины залегания трубопровода.
  • Режим поиска внутритрубного зонда
  • Два набора Меню: «Базовый» и «Расширенный». В режиме Меню «Базовый» оператору доступны два режима — «Трасса» и «График», которые в основном используются для трассировки коммуникаций с определением глубины ее залегания и протекающего по ней тока. Набор Меню «Расширенный» предоставляет оператору доступ ко всем пяти режимам работы приемника.
  • Меню на двух языках (русский и английский).
  • Поддержка импульсных (энергосберегающих) режимов работы трассировочных генераторов.
  • Подключением дополнительных внешних датчиков решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.
  • Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки с отображением графической и цифровой информации.

Технические характеристики КБИ-309К:

Параметр Значение
Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q) Не менее 100
Диапазон частот «Широкая полоса» 0,04…8 кГц
Диапазон частот «Радио» 8…40 кГц
Максимальный коэффициент усиления электрического тракта >100 дБ
Количество встроенных датчиков 4
Подключаемые внешние датчики КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью
  • Автоматическое — для 2D отображения «Трасса».
  • Полуавтоматическое или ручное (по выбору) — для «Графиков».
  • Автоматическое или ручное (по выбору) — для режима «2-частоты».
Определение глубины залегания трассы Автоматически в режиме «Трасса» 0….9,99 м
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001….9,99 А
Точность измерения тока принимаемого сигнала ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
  • параметры настройки и управления
  • 2D визуализация положения трассы относительно прибора
  • графики уровня сигнала с датчиков
  • глубина залегания трассы
  • ток сигнала
Звуковая индикация Встроенный излучатель:
— синтезированный звук ЧМ
— звуковая индикация нажатия кнопок
Источник питания 4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,4 кг
Режим поиска внутритрубного генератора
Частота сигнала, принимаемого от внутритрубного генератора 512 Гц

Состав комплекта КБИ-309К:

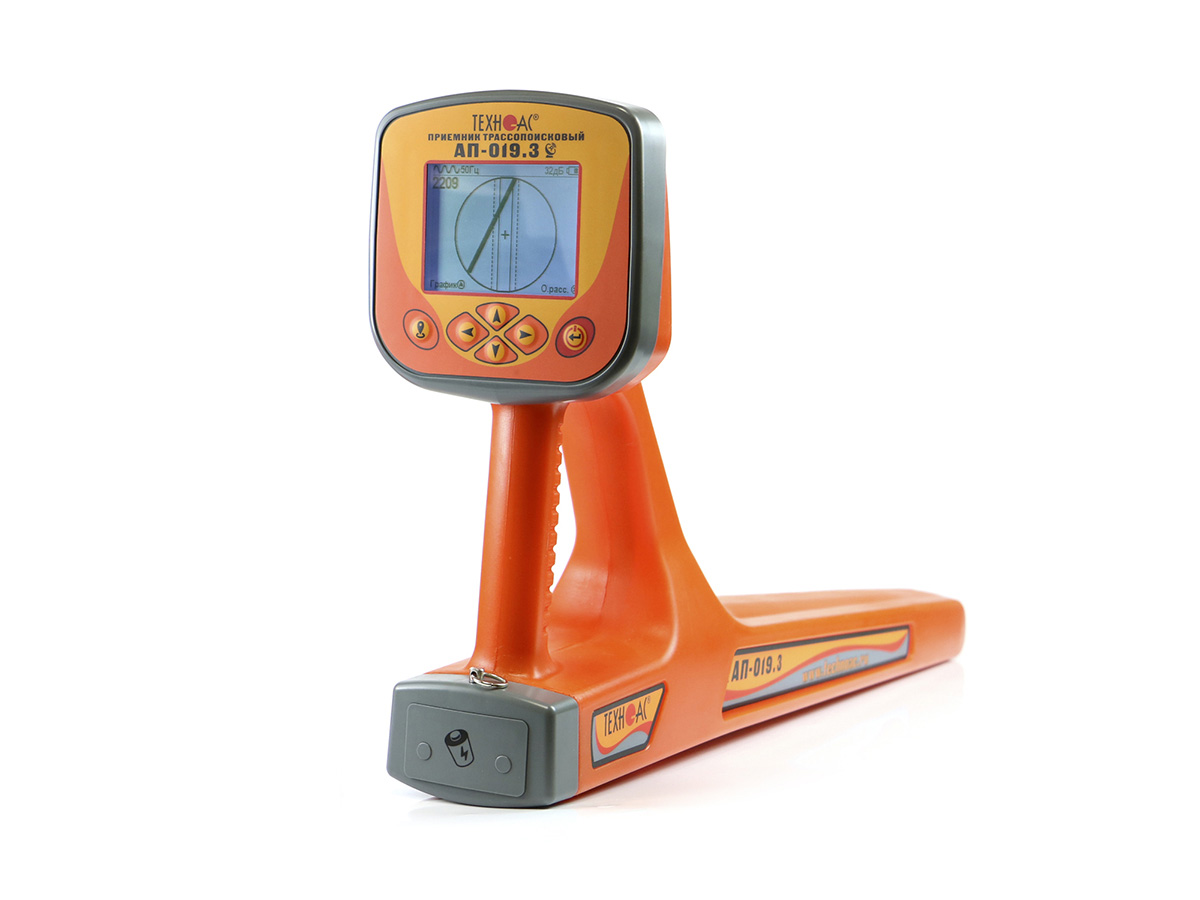

  • Приемник «АП-019.3»
  • Батарейки
  • Кабель мини-USB
  • CD с ПО
  • Сумка для приемника
  • Руководство по эксплуатации кабелеискателя «Успех КБИ-309К»

Дополнительное оборудование КБИ-309К:

  • Датчик контроля качества изоляции «ДКИ-117»
  • Датчик-определитель дефектов коммуникаций «ДОДК-117»
  • Накладная рамка «НР-117»
  • Комплект генератора внутритрубного с тросом (20 / 40 / 80 / 120 м).
