Кабелетрассоискатель Атлет AГ-319К-СКИ
Комплект кабелетрассоискателя "Атлет АГ-319К-СКИ" позволяет:
находить и точно определять местоположение подземных коммуникаций - силовых и сигнальных кабелей, оптоволоконных армированных кабелей...
Загрузка...В наличии много
408273 руб.RUB
Цена без скидки: 420900
-3%
Экономия 12627
Комплект кабелетрассоискателя «Атлет АГ-319К-СКИ» позволяет:
- находить и точно определять местоположение подземных коммуникаций — силовых и сигнальных кабелей, оптоволоконных армированных кабелей и металлических трубопроводов;
- определять глубину нахождения коммуникаций до 10 м;
- проводить трассировку коммуникаций на удалении до 10 км от места подключения генератора;
- проводить поиск неисправностей кабельных линий;
- проводить поиск мест повреждения изоляции силовых кабелей и трубопроводов, мест повреждения защитных покрытий газо-нефтепроводов с катодной защитой;
- комплект позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Рекомендуемые области применения
- Трубопроводный транспорт — теплосети, газораспределение, нефтепроводы и т.д.
- Электрические сети
- ЭХ предприятия
- ЖКХ
- Строительство
Описание
Комплект включает в себя многофункциональный высокоэффективный генератор и универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков. Комплект «Атлет АГ-319К-СКИ» позволяет точно и легко инспектировать трубопровод на расстоянии более 10 км, обеспечивая одновременное измерение тока и градиента напряжения даже в зонах, где имеется контакт с другими металлическими структурами, помехи или значительное скопление коммуникаций. Это позволяет исключить необходимость персоналу, обслуживающему трубопровод, выполнять прямое подсоединение электродов и ручные расчеты для оценки токов потерь катодной защиты вдоль трубопровода, снижая, таким образом, число ложных показаний и минимизируя неопределенность определения мест вскрытия грунта. Затем, используя датчики ДОДК-117 или ДКИ-117, может быть проведена локализация любых потерь тока, связанных с повреждением покрытия трубопровода, в более узкой зоне в пределах 1 метра.
Особенности приемника
- встроенный GPS/ГЛОНАСС-модуль для сохранения координат и параметров точек, и нанесение трассы на карту Google или Яндекс;
- функция «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
- несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
- расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
- определение типа подземной коммуникации;
- полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
- встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
- большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
- одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
- поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
- подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
- идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
- корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полу погруженном состоянии в воде пресных водоемов;
- возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора;
- меню на двух языках (русский и английский).
Технические характеристики Атлет АГ-319К-СКИ:

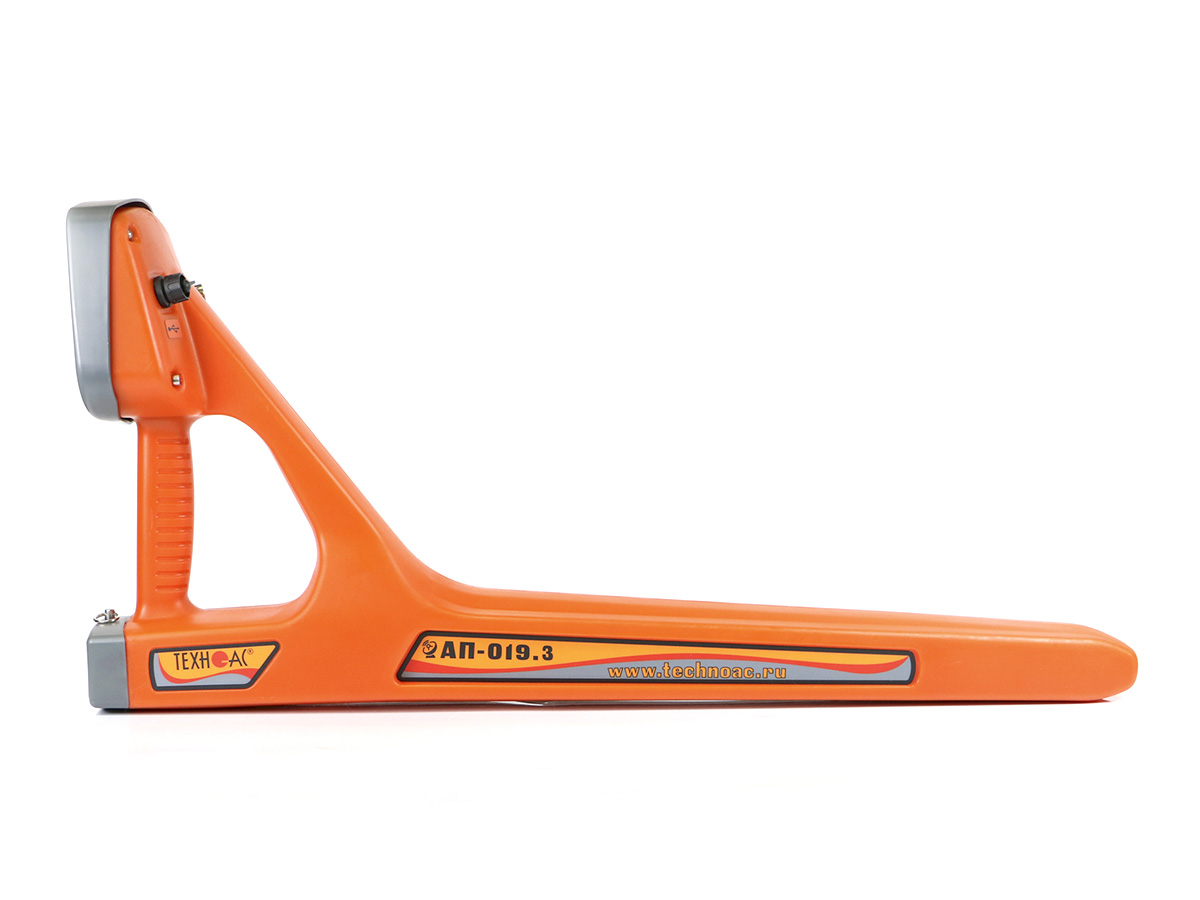

Приемник «АП-019.3»
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Частота фильтра в режиме «Зонд» | 512 Гц |
| Диапазон частот «Радио» | 8…40 кГц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
| Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31…до 35 кГц ) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 «точек» |
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | 0….9,99 м Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | 0,01….9,99 А Автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
|
| Звуковая индикация | Встроенный излучатель: — синтезированный звук ЧМ — звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В: — 4 элемента тип «С»; — внешний аккумулятор (Power Bank — опция). |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,45 кг |
Генератор «АГ-120Т»
| Параметр | Значение |
|---|---|
| Частоты синусоидального сигнала, Гц | |
| частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| частота f4 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации | |
| режим 1 | непрерывный «НП» |
| режим 2 — длительность импульса, мс — частота следования импульсов, Гц |
кратковременные посылки «ПР» (прерывистый) 100 1 |
| режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот |
двухчастотный «2F» (одновременная генерация) 1024 81924:1 |
| режим 4 амплитуда импульсачастота следования импульсов (ударов), уд/мин — низкая — средняя — высокая длительность импульса |
генерация ударных импульсов «УР» (ударный режим)
равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 30 |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| максимальный в ручном режиме: — непрерывная и двухчастотная генерация — кратковременные посылки |
10 15 |
| задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| — при автономном питании — с добавлением внешнего аккумулятора 12В — при питании от сетевого блока |
220 (180 при «2F») 330 (260 при «2F») 110 (90 при «2F») |
| Максимальная выходная мощность, Вт | |
| — при автономном питании или от внешнего аккумулятора 21В | 130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом |
| — с добавлением внешнего аккумулятора 12В | 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом |
| — от сетевого блока (СБП) | 100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F» |
| ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB. |
|
| Допустимое сопротивление нагрузки | любое (0…∞) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
| Согласование с нагрузкой | — автоматическое, обеспечивающее достижение заданного тока в нагрузке — ручное (кнопками «Вверх» или «Вниз») |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово — кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| — непрерывная и двухчастотная генерация | 1,3 (при 130Вт автономно/200Вт с доп. акк. 12В) 3,3 (при 65Вт автономно/100Вт с доп. акк. 12В) |
| — импульсные посылки одной частоты | 9 (при 200Вт автономно/300Вт с доп. акк. 12В) 20 (при 100Вт автономно/150Вт с доп. акк. 12В) |
| — генерация ударных импульсов с максимальной частотой 80 уд/мин | 20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15В, выходной ток 15А max |
| Допустимые внешние аккумуляторы | 11…14В / 22…28В ≥21Ач |
| Функциональные особенности | |
| Автоматические функции | — выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) — автосогласование (достижение заданного тока в нагрузке) — автоматический «интеллектуальный» выбор выходной мощности — специальная программа управления передающей антенной — встроенное автоматическое зарядное устройство — автоотключение питания при простое (1 мин) |
| Автоматические выключения генерации (зарядки) | — при разряде аккумуляторов ниже допустимой нормы — при несоответствии внешнего напряжения режиму зарядки — при превышении допустимого потребляемого тока — при отключении внешнего питания в процессе генерации — при коротком замыкании выхода в процессе генерации — при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | — непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля — непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» — индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) — индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона) | — все питающие напряжения — режимы и установки — ресурс питания — «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | Класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP65 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
| Вес электронного блока, не более, кг | 14 |

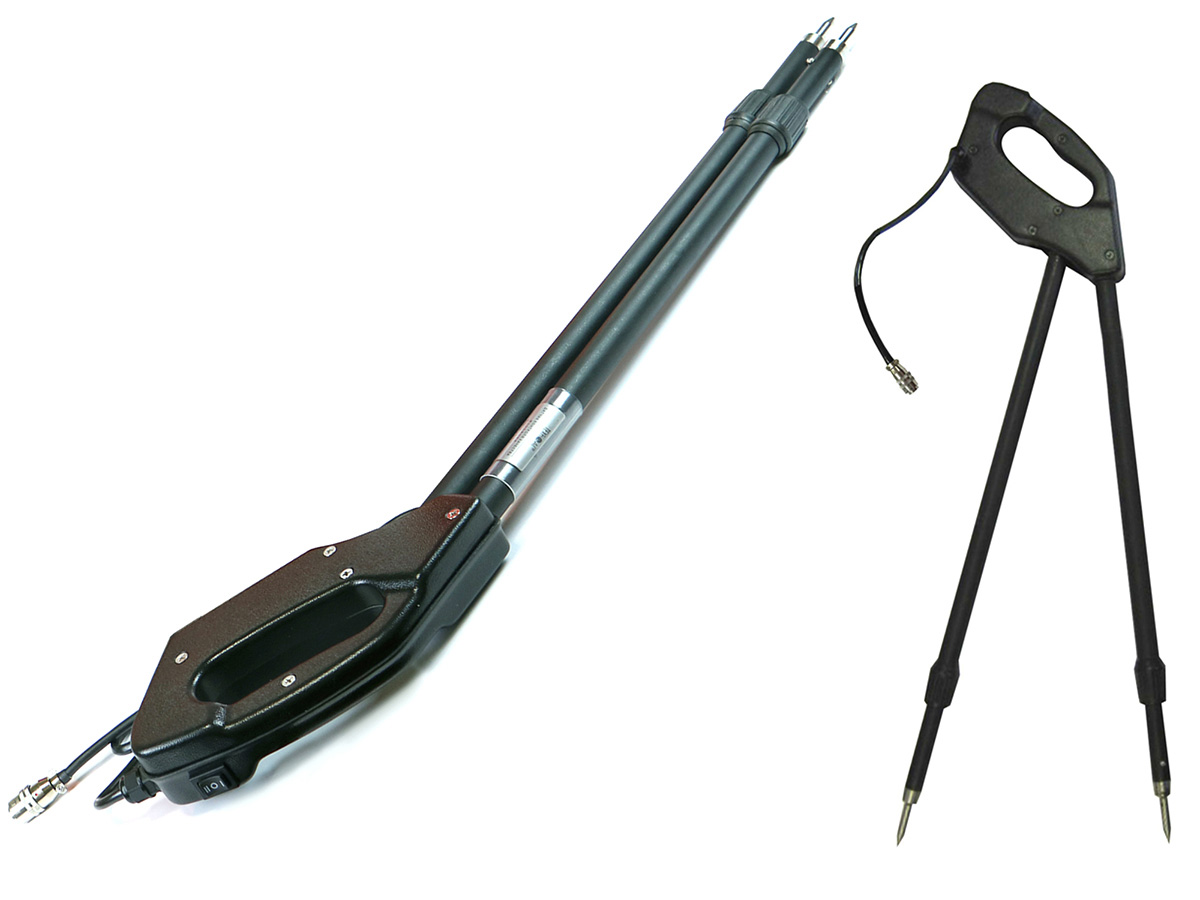

Датчик контроля изоляции «ДКИ-117»
| Параметр | Значение |
|---|---|
| Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф): «0» «I» «II» |
0,3…14 3…140 30…1400 |
| Частотный диапазон, Гц | 40…10000 |
| Максимально допустимое переменное входное напряжение, В | 400 |
| База (расстояние между электродами в рабочем положении), мм | для угла раствора 30º — 550 для угла раствора 60º — 880 |
| Длина штанг, не более, мм — в рабочем положении — в транспортном положении |
780 490 |
| Вес, не более, кг | 0,8 |

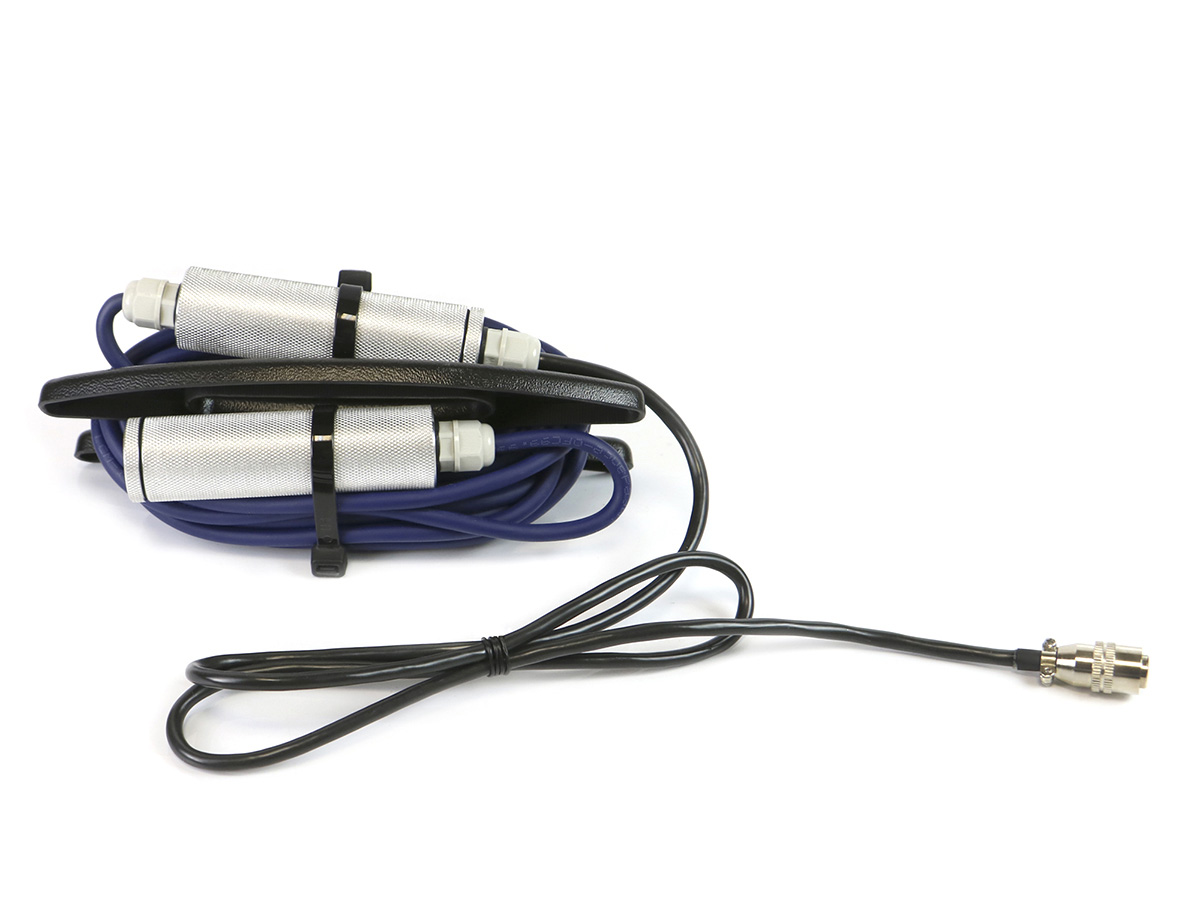

Датчик определитель дефектов коммуникации «ДОДК-117»
| Параметр | Значение |
|---|---|
| Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм | 15 |
| Точность определения обрыва кабеля, м | 0,25 |
| Входное сопротивление датчика, Мом | 2,4 |
| Питание предварительного усилителя | внешнее от приёмника. |
| Коэффициент усиления предварительного усилителя, дб | 40 |
Комплект поставки Атлет АГ-319К-СКИ:
| Наименование | Количество |
|---|---|
| Трассопоисковый приемник «АП-019.3» | 1 шт. |
| Генератор «АГ-120Т» | 1 шт. |
| Индукционная антенна «ИЭМ-301.3» | 1 шт. |
| Источник питания ENP-240-12 |
1 шт. |
| Кабель USB 2.0 AM-mini USB 1 м | 1 шт. |
| Кабель АГ120.02.010 | 1 шт. |
| Кабель АГ120.02.020 | 1 шт. |
| Кабель АГ120.02.030 | 1 шт. |
| Кабель АГ105.02.020 | 1 шт. |
| Контакт магнитный АГ120.02.090 | 2 шт. |
| Штырь заземления АГ110.02.004 | 2 шт. |
| Батарейки | 4 шт. |
| Диск CD-R | 1 шт. |
| Сумка для индукционной антенны «ИЭМ-301.3» Чехол 53107 |
1 шт. |
| Сумка для генератора «АГ-120Т» Чехол 53181 |
1 шт. |
| Сумка для приемника Чехол 53212 |
1 шт. |
| Сумка для комплекта Чехол 53222 |
1 шт. |
| Датчик контроля качества изоляции «ДКИ-117» | 1 шт. |
| Датчик определитель дефектов коммуникаций «ДОДК-117» | 1 шт. |
| Сумка для ДКИ Чехол 53178 |
1 шт. |
| Руководство по эксплуатации | 3 шт. |
| Паспорт | 3 шт. |
