Кабелетрассоискатель Атлет АГ-324
Комплект кабелетрассоискателя " Атлет АГ-324" позволяет:
находить и точно определять местоположение подземных коммуникаций - силовые и сигнальные кабели, нефтепроводы, газопроводы, водопроводы,...
Загрузка...В наличии много
по запросу
по запросу
Комплект кабелетрассоискателя » Атлет АГ-324″ позволяет:
- находить и точно определять местоположение подземных коммуникаций — силовые и сигнальные кабели, нефтепроводы, газопроводы, водопроводы, теплотрассы и т.д.;
- определять глубину нахождения коммуникаций до 10 м;
- проводить трассировку коммуникаций на удалении до 10 км от места подключения генератора;
- проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций;
- сохранять GPS-координаты коммуникации для составления карт подземных инженерных сетей.
Рекомендуемые области применения
- Трубопроводный транспорт — теплосети, газораспределение, нефтепроводы и т.д.
- Электрические сети
- Энергетика с протяженными коммуникациями
- Геодезия
- ЖКХ
- Строительство
Описание

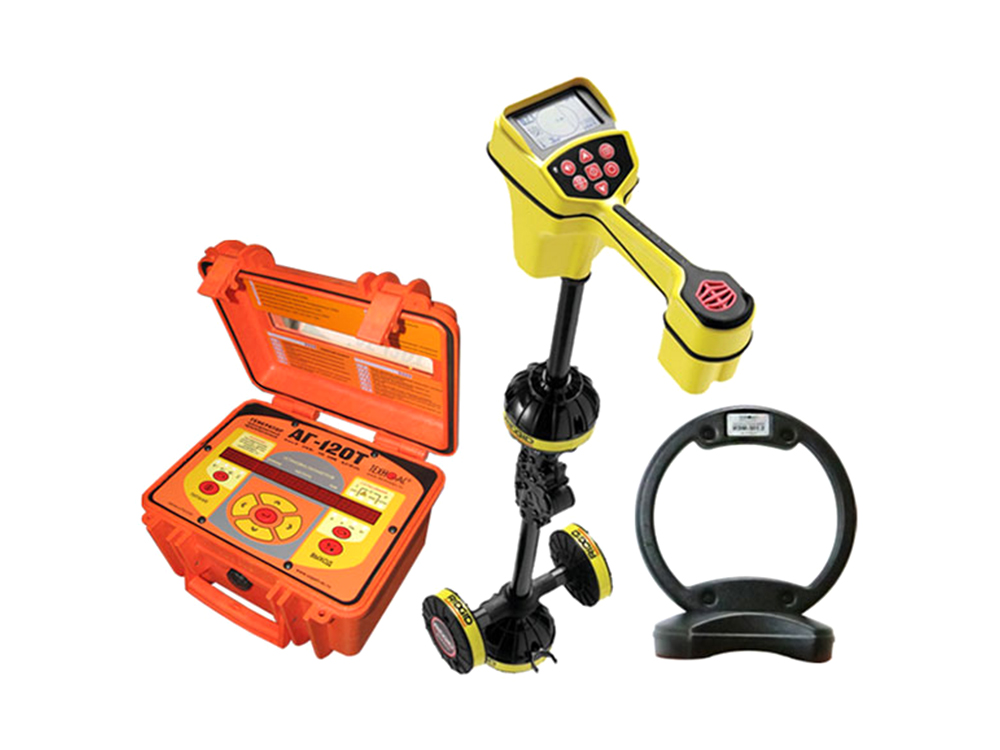

Кабелетрассоискатель «Атлет АГ-324» является комбинацией современного американского трассопоискового приемника Ridgid SR-24 и мощнейшего в линейке генераторов ТЕХНО-АС мультичастотного портативного генератора АГ-120Т. Приемник SR-24 оснащен технологиями GPS и Bluetooth для удобной интеграции с внешними устройствами сбора данных.
Особенности приемника
- может отслеживать любую частоту от 10 Гц до 35000Гц;
- 8 многонаправленных антенн позволяет выводить на дисплей схематичное отображение искомой коммуникации в виде прямой линии;
- необходимая для поиска коммуникаций информация (рабочая частота, уровень сигнала, интенсивность сигнала, глубина залегания и пр.) выводится на дисплей в автоматическом режиме;
- встроенная система GPS позволяет отслеживать координаты для составления карт и использования в графических информационных системах;
- технология Bluetooth позволяет передавать данные на смартфоны, планшеты или устройства GPS высокого разрешения.
Особенности генератора
- автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
- мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
- автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
- встроенный «мультиметр выхода» показывает напряжение, ток, сопротивление и мощность в нагрузке;
- высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
- высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать «высокоомные» коммуникации большой протяженности;
- многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
- возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
- автоматические выключения генерации при длительном простое.
Технические характеристики Атлет АГ-324:
Приемник «SR-24»
| Параметр | Значение |
|---|---|
| Частоты работы | |
| — по умолчанию | 50(60) / 100(120) / 128 / 1024 / 8192 / 32768 Гц |
| — определяемые пользователем | 0,01…35 кГц |
| Частоты работы режима «Зонд» | |
| — по умолчанию | 512 Гц |
| — предварительно заданные | 16 / 640 / 850 / 8192 / 16384 / 32768 Гц |
| — определяемые пользователем | 0,01…35 кГц |
| Диапазон частот «Широкая полоса» | <4 кГц |
| 4 кГц…15 кГц | |
| >15 кГц | |
| Определение глубины залегания трассы | до 10 м |
| Точность определения глубины залегания | 0,05 м |
| Диапазон работы Bluetooth | 1000 м |
| Средняя точность GPS | 2,5 м |
| Источник питания | 4 элемента тип «С» |
| Время непрерывной работы от одного комплекта аккумуляторов | Не менее 15 часов |
| Диапазон температур эксплуатации / хранения | -20…50 / -20…60°С |
| Габаритные размеры | 284х109х790 мм |
| Масса без элементов питания | 1,8 кг |
Генератор «АГ-120Т»
| Параметр | Значение |
|---|---|
| Частоты синусоидального сигнала, Гц | |
| частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| частота f4 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации | |
| режим 1 | непрерывный «НП» |
| режим 2 — длительность импульса, мс — частота следования импульсов, Гц |
кратковременные посылки «ПР» (прерывистый) 100 1 |
| режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот |
двухчастотный «2F» (одновременная генерация) 1024 81924:1 |
| режим 4 амплитуда импульсачастота следования импульсов (ударов), уд/мин — низкая — средняя — высокая длительность импульса |
генерация ударных импульсов «УР» (ударный режим)
равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 30 |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| максимальный в ручном режиме: — непрерывная и двухчастотная генерация — кратковременные посылки |
10 15 |
| задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| — при автономном питании — с добавлением внешнего аккумулятора 12В — при питании от сетевого блока |
220 (180 при «2F») 330 (260 при «2F») 110 (90 при «2F») |
| Максимальная выходная мощность, Вт | |
| — при автономном питании или от внешнего аккумулятора 21В | 130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом |
| — с добавлением внешнего аккумулятора 12В | 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом |
| — от сетевого блока (СБП) | 100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F» |
| ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB. |
|
| Допустимое сопротивление нагрузки | любое (0…∞) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
| Согласование с нагрузкой | — автоматическое, обеспечивающее достижение заданного тока в нагрузке — ручное (кнопками «Вверх» или «Вниз») |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово — кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| — непрерывная и двухчастотная генерация | 1,3 (при 130Вт автономно/200Вт с доп. акк. 12В) 3,3 (при 65Вт автономно/100Вт с доп. акк. 12В) |
| — импульсные посылки одной частоты | 9 (при 200Вт автономно/300Вт с доп. акк. 12В) 20 (при 100Вт автономно/150Вт с доп. акк. 12В) |
| — генерация ударных импульсов с максимальной частотой 80 уд/мин | 20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15В, выходной ток 15А max |
| Допустимые внешние аккумуляторы | 11…14В / 22…28В ≥21Ач |
| Функциональные особенности | |
| Автоматические функции | — выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) — автосогласование (достижение заданного тока в нагрузке) — автоматический «интеллектуальный» выбор выходной мощности — специальная программа управления передающей антенной — встроенное автоматическое зарядное устройство — автоотключение питания при простое (1 мин) |
| Автоматические выключения генерации (зарядки) | — при разряде аккумуляторов ниже допустимой нормы — при несоответствии внешнего напряжения режиму зарядки — при превышении допустимого потребляемого тока — при отключении внешнего питания в процессе генерации — при коротком замыкании выхода в процессе генерации — при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | — непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля — непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» — индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) — индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона) | — все питающие напряжения — режимы и установки — ресурс питания — «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | Класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP65 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
| Вес электронного блока, не более, кг | 14 |
Индуктивная антенна «ИЭМ-301.3»
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Комплект поставки Атлет АГ-324:
| Наименование | Количество |
|---|---|
| Приемник “Ridgid SR-24” | 1 шт. |
| Генератор «АГ-120Т» | 1 шт. |
| Индукционная антенна «ИЭМ-301.3» | 1 шт. |
| Источник питания для зарядки генератора и кабели | 1 шт. |
| Кабель для подключения внешнего аккумулятора для генератора | 1 шт. |
| Кабель для подключения нагрузки | 1 шт. |
| Отвертка | 1 шт. |
| Контакт магнитный АГ120.02.090 | 2 шт. |
| Штырь заземления АГ110.02.004 | 2 шт. |
| Кабель с крокодилами | 1 шт. |
| Сумка для индукционной антенны «ИЭМ-301.3» Чехол 53107 |
1 шт. |
| Сумка для генератора «АГ-120Т» Чехол 53181 |
1 шт. |
| Кейс для приемника | 1 шт. |
| Сумка для комплекта Чехол 53222 |
1 шт. |
| Руководство по эксплуатации. Паспорт | 1 шт. |
