Кабельный тестер Fluke DSX-602-PRO INT
Загрузка...
Кабельный тестер Fluke DSX-602-PRO INT служит для сертификационных испытаний медных кабельных систем на основе витой пары в диапазоне частот до 500 Гц, до категории 6A/класса EA включительно, обеспечивая высокую производительность за счет полной автоматизации рабочего процесса. Комплект PRO сконфигурирован для тестирования каналов и постоянных линий после их монтажа, модернизации, ремонта и в ходе эксплуатации, при выполнении диагностических задач. В его состав включены модуль анализатора с удаленным блоком, канальные адаптеры, два адаптера постоянного соединения, сетевые блоки питания, кабели связи, эталонный патч-корд и другие аксессуары.
Особенности
- Интерфейс Taptive с сенсорным управлением упрощает использование Fluke DSX-602-PRO INT за счет высокой наглядности и интуитивной понятности, подсказывая пользователю как выполнять настройки и подключение с помощью анимированных инструкций.
- ПО LinkWare PC служит для быстрого создания отчетов, преобразуя результаты тестирования в графики и диаграммы – для определения предельных значений, оценки производительности и выявления аномалий, а также дает возможность использовать систему управления проектами ProjX.
- Служба LinkWare Live позволяет дистанционно управлять проектами из удаленного офиса, анализировать сохраненные данные, а также загружать результаты испытаний немедленно после их окончания, максимально сокращая время, затрачиваемое на подготовку отчетов.
Преимущества
В режиме двустороннего авто-тестирования линий Class EA/Cat 6A и Class E/Cat 6 по ISO/TIA, кабельный анализатор Fluke DSX-602-PRO INT обеспечивает такую же производительность, как и изделия старшей серии Versiv DSX-5000. В ходе сертификационных испытаний прибор определяет схему соединений и длину линии, отслеживает целостность экранирования, вычисляет величину задержки сигнала и его смещение, измеряет потери, вносимые затуханием и отражением, сопротивление контура, перекрестные наводки NEXT, соотношения ACR-N и ACR-F, и пр. Оснащенный расширенный набором встроенный диагностических средств HDTDX и HDTDR, комплект не только выявляет сбои, но и определяет их причины, с вычислением местоположения повреждений.
По сравнению с моделями предыдущего поколения, кабельный тестер оборудуется более мощным процессором, встроенной памятью увеличенного объема для документирования результатов испытаний, а также внутренним Wi-Fi-модулем, позволяющим дистанционно обмениваться данными и использовать функции облачного сервиса LinkWare Live в беспроводном режиме.
Технические характеристики Fluke DSX-602-PRO INT:
| DSX-602-PRO INT | |
|---|---|
| Стандарты теста | |
| TIA | категория 3, 5, 5e, 6 и 6А по стандартам TIA 568-C.2 или TIA-1005 |
| ISO/IEC | сертификация класса C и D, E, EA в соответствии с ISO/IEC11801:2002 и дополнениями |
| IEEE 802,3 | 10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T |
| Общие технические характеристики | |
| Скорость автотеста | полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунд полный двусторонний Автотест соединений кат. 6A / класса EA: 10 секунды |
| Поддерживаемые параметры тестирования (стандарт теста определяет параметры и диапазон частот) | схема соединений, длина, задержка на прохождение, смещение задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), перекрестные наводки на ближнем конце линии связи (NEXT), отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N |
| Максимальная частота | 500 МГц |
| Сохранение результатов тестирования | 12 000 кат. 6A с графиками |
| Дисплей | 5,7 в LCD-дисплее с проекционно-емкостным сенсорным экраном |
| Питание | блок литиево-ионных батарей, 7,2 В |
| Время работы от аккумулятора | 8 ч. (стандарт) |
| Время зарядки аккумулятора | 4 ч (ниже 40 °С, с выключенным тестером) |
| Поддерживаемые языки | английский, французский, немецкий, итальянский, японский, португальский, испанский, китайский, корейский, русский, традиционный китайский, чешский, польский, шведский, венгерский |
| Калибровка | 1 год (калибровка, проведенная сервисным центром) |
| Встроенный адаптер Wi-Fi | соответствует стандартам IEEE 802.11 a/b/g/n; два диапазона (2,4 ГГц и 5 ГГц) |
| Размеры | главный модуль и модуль Smart Remote: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см) |
| Масса | 1,36 кг (3 фунта) |
| Требования к окружающей среде | |
| Рабочие температуры | от 32° F до 113 °F (от 0°C до 45 °C) |
| Температура хранения | от -22° F до +140 °F (от -30°C до 60 °C) |
| Относительная рабочая влажность (% без конденсации) | 0–90 %, 32–95 ° F: (0–35 °C) 0–70 %, 95–113 ° F: (35–45 °C) |
| Вибрация | случайная, 2 г, 5 Гц–500 Гц |
| Ударная нагрузка | падение с высоты 1 м с подсоединенными модулем и адаптером и без них |
| Безопасность | CSA 22,2 №61010, МЭК 61010-1 3-е издание |
| Высота над уровнем моря | 13 123 футов (4 000 м), 10 500 футов (3 200 м) с адаптером переменного тока |
| Электромагнитная совместимость | RU 61326-1: портативный |

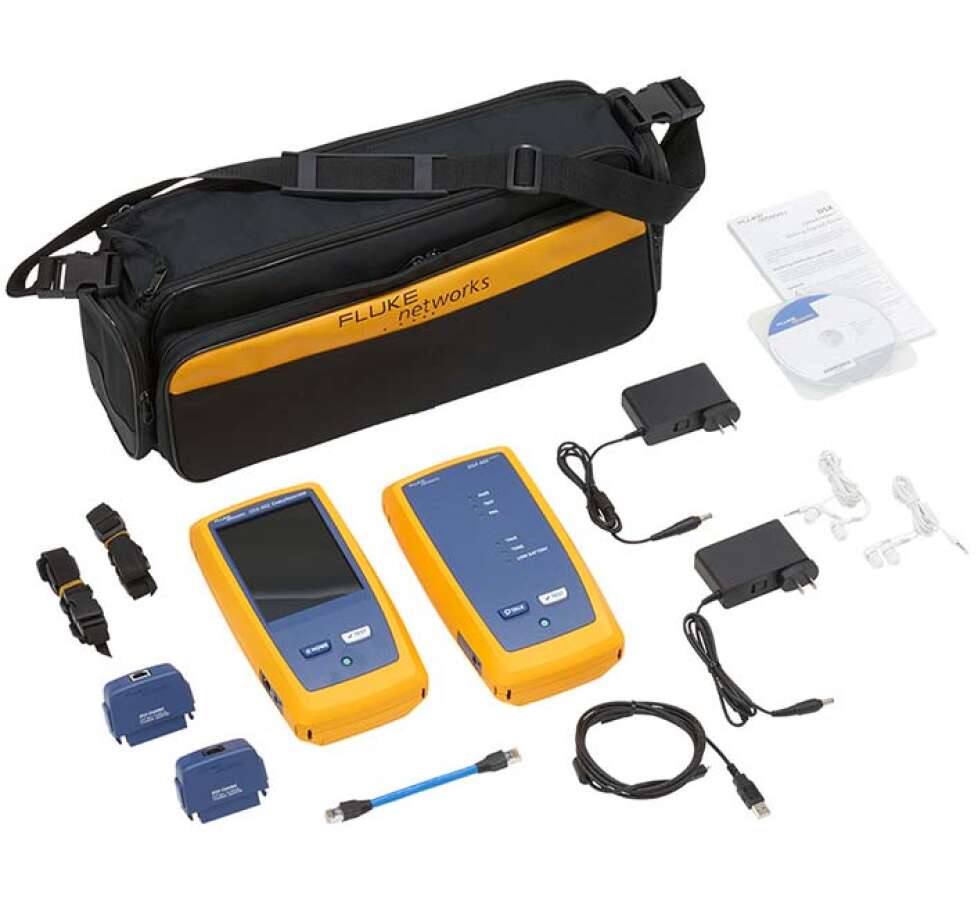

Комплект поставки Fluke DSX-602-PRO INT:
- Кабельный тестер DSX-602 и модуль Smart Remote
- Двухканальный адаптер Cat 6A / Class EA
- 6-дюймовый (15 см) RJ45 контрольный коммутационный шнур
- Адаптер постоянного соединения — 2 шт.
- Мягкий футляр для переноски
- USB-кабель для связи через ПК
- Адаптера переменного тока — 2 шт.
- Руководство по началу работы с DSX-602
