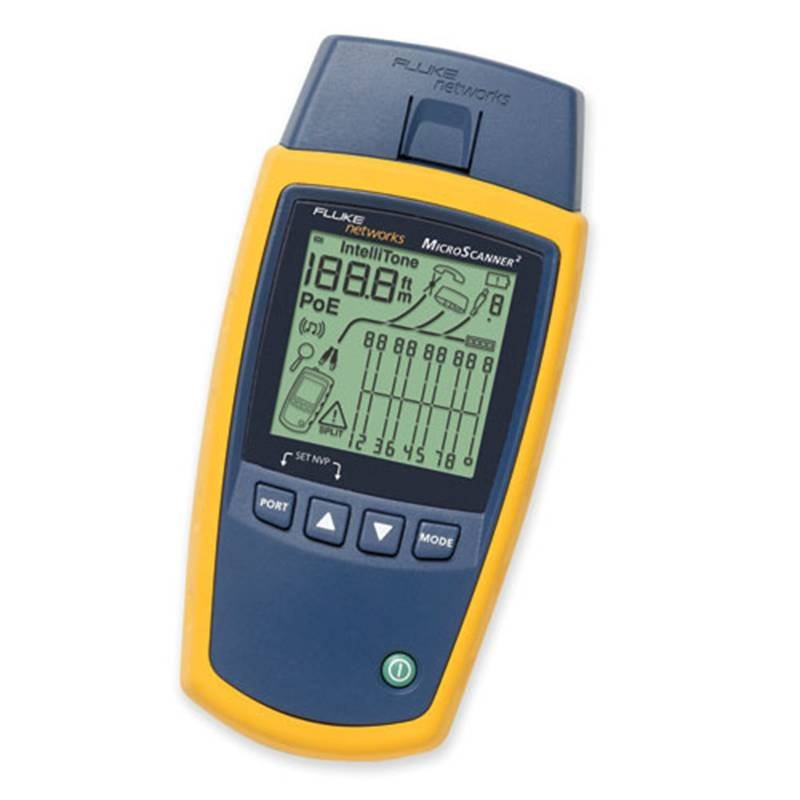

Кабельный тестер Fluke Networks MS2-100
Загрузка...
Кабельный тестер Fluke Networks MS2-100 — определяет и отображает одновременно 4 параметра: схему подключения, длину пар, расстояние до места неполадки и подключенное устройство. Встроенные разъемы поддерживают большинство типов анализа низковольтных проводников, что освобождает от необходимости приобретения адаптеров.
Ключевые технические характеристики
- Измерение кабелей длиной до 460 м.
- Рабочая влажность 90 %.
- Рабочая температура 0 °C до 45 °C.
- LCD-экран с подсветкой.
Особенности работы
Функционал прибора позволяет оперативно определить такие параметры, как наличие напряжения в телефонной сети, полярность, подключение коммутатора Ethernet. Это значит, что обнаружение и устранение неполадок занимает гораздо меньше времени. Кроме этого, для исследования современных телефонных разъемов и розеток кабельного ТВ вы можете воспользоваться как основным модулем Fluke Networks MS2-100, так и дистанционным.
Модернизированное управление
В отличие от многих других аналогичных устройств, которые требуют переключение между режимами измерения, данный кабельный тестер отображает на дисплее одновременно все необходимые параметры. Сам дисплей, занимает бОльшую часть корпуса и оснащен подсветкой для работы в условиях отсутствия освещения.
Встроенная система IntelliTone, выступающая в качестве генератора аналоговых и цифровых тональных сигналов, обеспечивает точную идентификацию расположения проводника любого типа.
Надежная конструкция
Как прибор частого использования и транспортировки, тестер оснащен удобным чехлом, в котором не страшно эксплуатировать устройство в самых сложных и неудобных условиях. Дополнительная сумка обеспечивает удобное хранение тестера в ящике с инструментами.
Технические характеристики Fluke Networks MS2-100:
| Технические характеристики Fluke Networks Microscanner 2 | |
|---|---|
| Разъемы для тестирования | Витая пара: UTP, FTP, 8-контактный модульный разъем SSTP, подходит для 8-контактных модульных штекеров (RJ45) и 4-контактных модульных штекеров (RJ11); Коаксиальные разъемы: F-соединитель для кабелей 75 Ω, 50 Ω, 93 Ω |
| Контроль кабелей | Длина 460 м, схема соединения стандарта TIA-568A/B, дистанционные ID-локаторы; отображает результаты на одном экране |
| Генератор тонального сигнала | Цифровой сигнал генератора IntelliTone: 500 кГц; Аналоговые сигналы: 400 Гц, 1 кГц |
| Определение PoE | Прибор запрашивает у активного оборудования и проверяет наличие питания по Ethernet (PoE, в соответствии с требованиями 802.3af) |
| Тестирование порта Ethernet | Паспортная скорость портов Ethernet 802.3(10/100/1000) |
| Источник питания | Тип батареек: 2 щелочные батарейки типа AA (NEDA 15A, IEC LR6). Время работы батарей: 20 часов работы при нормальной эксплуатации |
| Размеры | 7,6 см x 16,3 см x 3,6 см |
| Масса | 363 г |
| Температура хранения | -20 °C до +60 °C |
| Рабочая температура | 0 °C до 45 °C |
| Рабочая влажность | 90 % (10°C до 35 °C) |
| Дисплей | Монохромный жидкокристаллический дисплей (LCD) с подсветкой |
| Калибровка | NVP с возможностью пользовательских настроек для витой пары или коаксиального кабеля; определяет номинальную скорость распространения при известной длине кабеля |
| Удары/Вибрация | Соответствует требованиям MIL-PRF-28800F для случайной вибрации класса 2; прошел тест на падение с высоты 1 м с адаптером схемы соединения и без него |
| Безопасность | EN 61010-1 2-е издание |
| Высота над уровнем моря | 4000 м; хранение: 12000 м |
| Электромагнитная совместимость | EN 61326-1 |
| Сертификаты компании | Стандарт N10140 C-Tick EMC; FCC часть 15, класс А; Требования Европейского Союза к охране окружающей среды, степень загрязнения 2 |
| Гарантия | Один год |
Комплект поставки Fluke Networks MS2-100:
- Кабельный тестер Fluke Networks MS2-100
- Ответная часть
- 2 батареи питания АА
- Сумка для переноски
- Краткое руководство пользователя
- CD-диск с инструкцией
