Калибратор давления Fluke 3130-G2M
Загрузка...
Калибратор давления Fluke 3130-G2M предназначен для метрологического обслуживания датчиков, манометров, реле и преобразователей давления в лабораторных и полевых условиях. Для автоматизации работ можно подключить прибор через последовательный интерфейс к компьютеру или ноутбуку с установленным ПО Fluke Calibration COMPASS.
Функциональные возможности
- Измерение разряжения от – 80 кПа и давления до 2 МПа с точностью ±0.025 %. Для расширения измерительного диапазона калибратора манометров можно применить внешние модули Fluke 700P/750P.
- Выдача давления нормированного номинала встроенным насосом.
- Контроль силы тока и напряжения на выходе датчиков и преобразователей.
- Воспроизведение тестовых сигналов для проверки промышленного оборудования с интерфейсом «токовая петля».
- Питание пассивных тестируемых устройств от встроенного источника постоянного напряжения 24 В.
Автономное решение для производственной калибровки

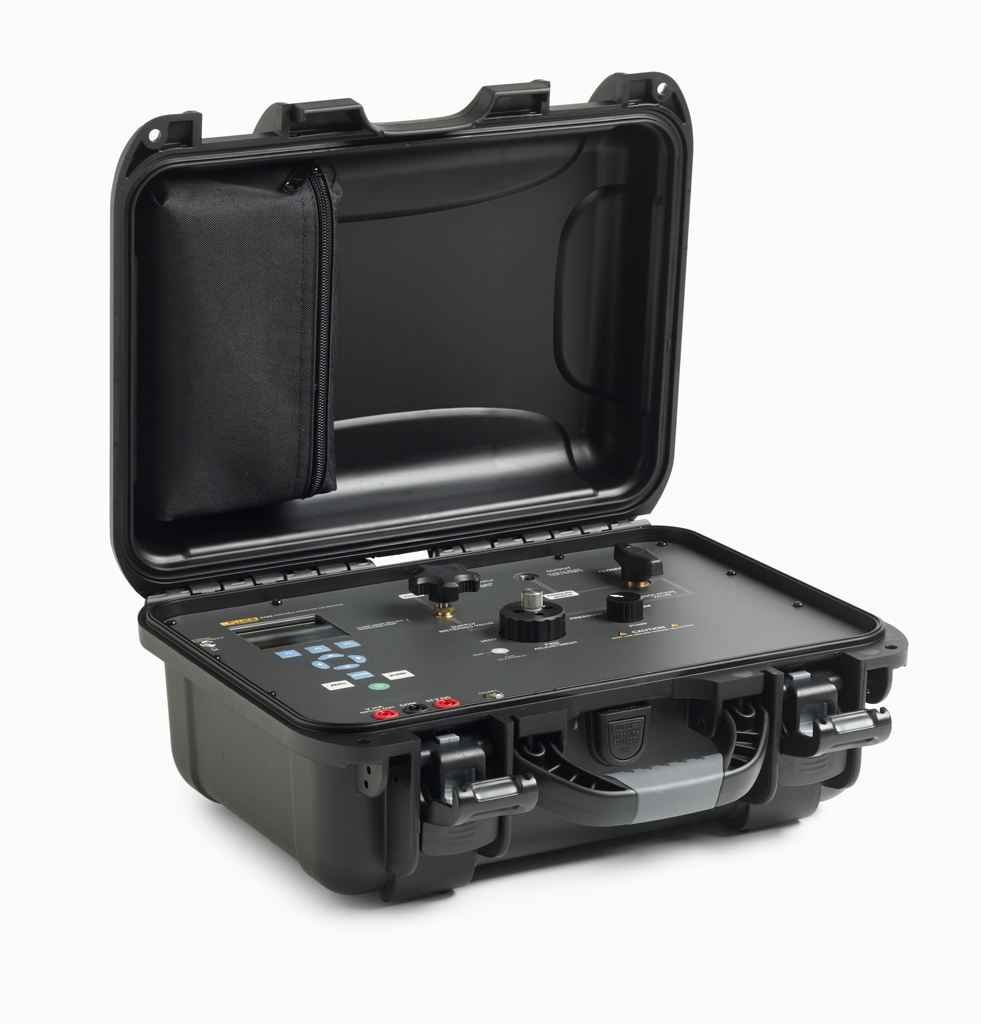

Калибратор давления Fluke 3130-G2M отличается прочным компактным корпусом в виде кейса с крышкой, который в закрытом состоянии соответствует классу пыле-влагозащиты IP67. Прибор, оборудованный автономным источником питания, может использоваться в качестве мобильного стенда для испытаний, наладки и метрологического обслуживания датчиков и преобразователей непосредственно в промышленных условиях.
Внутренний Ni-MH аккумулятор с 50-часовым ресурсом работы позволяет выполнять до 100 калибровочных циклов без задействования внешнего насоса. Подзарядка батареи Fluke 3130-G2M производится при подключении универсального сетевого адаптера, который включен в комплект поставки. Для удобства переноски и хранения комплектующих в крышке предусмотрен специальный закрывающийся карман.
Конструкционные особенности
Внутренний насос снабжен элекроприводом, что минимизирует трудоемкость работ. Для метрологического обслуживания систем большого объема предусмотрена возможность подключения внешних баллонов со сжатым воздухом или нейтральным газом, с использованием интегрированного регулятора давления. Для обеспечения наглядности калибровочных операций на передней панели устройства изображена его пневматическая схема. Результаты измерений могут выводиться на ЖК-дисплей одновременно, обеспечивая высокую информативность.
Технические характеристики Fluke 3130-G2M:
| Fluke 3130-G2M | |
|---|---|
| Диапазоны | |
| Давление (с внутренним насосом) | от –80 кПа до 2 МПа (от –12 до 300 фунтов/кв. дюйм, от –0,8 до 20 бар) |
| Давление (с внешним насосом) | от 0 до 2 МПа (от 0 до 300 фунтов/кв. дюйм, от 0 до 20 бар) |
| Сила тока | от 0 до 24,000 мА |
| Напряжение | от 0 до 30,000 В пост. тока |
| Инженерные единицы | psi, bar, mbar, kPa, MPa, kgf/cm2, mmH2O @ 4°C, mmH2O @ 20°C, cmH2O @ 4°C, cmH2O @ 20°C, inH2O @ 4°C, inH2O @ 20°C, inH2O @ 60°F, mmHg @ 0°C, inHg @ 0°C |
| Инструментальная погрешность измерений | |
| Давление | 0,025 % от показаний ± 0,01 % всей шкалы |
| Сила тока | 0,015 % от показаний ± 0,002 мА |
| Напряжение | 0,015 % от показаний ± 0,002 В |
| Влияние температуры (на все функции) | |
| Нет влияния на погрешность всех измерительных функций в диапазоне | от 15 °С до 35 °С |
| Для температур вне диапазона | от 15 °С до 35 °С добавьте ± 0,002 % всей шкалы на °C |
| Окружающая среда | |
| Рабочая температура | от –10°C до +50°C |
| Диапазон температур при хранении | от –20°C до +60°C |
| Требования к электропитанию | 12 В пост. тока (в комплект поставки входит универсальный сетевой адаптер / зарядное устройство) |
| Батарея | внутренний улучшенный комплект NiMH 3800 mAh |
| Срок службы | |
| При полном заряде | приблизительно 50 часов (только измерения или внешний воздух, без насоса) |
| При использовании внутреннего насоса | приблизительно 100 циклов калибровки до 2 МПа |
| Физические характеристики | |
| Соответствие EMI/RFI | EN61326:2006, прил. A |
| Разъемы и порты | 1/8 дюйма NPT (порт внешнего источника и испытательный порт) |
| Габариты (Д х Ш х Г) | 387 х 305 х 178 мм |
| Масса | 7 кг |
Комплект поставки Fluke 3130-G2M:
- Калибратор давления Fluke 3130-G2M
- Универсальный сетевой адаптер / зарядное устройство
- Измерительные провода
- Сертификат NIST
- Руководство
