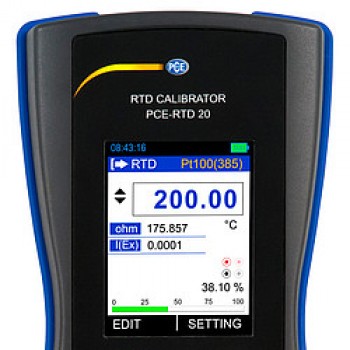

Калибратор PCE-RTD 20
Загрузка...
Калибратор PCE-RTD 20 RTD — прибор для моделирование и измерение сопротивления и Pt датчиков, тока и напряжения / литий-ионный аккумулятор / проверка непрерывности / функция рампы.
Калибратор RTD PCE-RTD 20 использован для того чтобы сымитировать резисторы и датчики температуры сопротивления. Таким образом, калибратор RTD может быть использован в качестве калибратора для устройств измерения температуры. В дополнение к имитации резисторов, калибратор RTD имеет измеряя функцию для напряжения тока, течения и сопротивления. Обе функции работают независимо. Кроме того, оба соединения гальванически отделены друг от друга.
Калибратор RTD имеет много различных характеристик для датчиков RTD, так, что совершенная тарировка термометров различных видов будет возможна. ДРВ калибратор имеет точность 0.02% во всем диапазоне измерений и измерительных функций. В дополнение к сразу спецификации температур или сопротивлений, калибратор RTD можно эксплуатировать в режиме пандуса. Здесь пользователь может решить, следует ли запускать рампу бесконечно или с определенными интервалами.
Калибратор PCE-RTD 20 RTD оснащен интерфейсом mini-USB. Этот разъем можно использовать для загрузки калибратора RTD. Кроме того, записанные данные могут передаваться через этот интерфейс.
Особенности PCE-RTD 20:
- Режим моделирования и измерения.
- Работа от аккумулятора.
- Графический ЖК-дисплей.
- 24В блок для токовых петель.
- Хорт совместимый.
- Ручной режим и функция рампы.
- Испытание непрерывности.
- Функция регистратора данных.
Технические характеристики PCE-RTD 20:
|
Диапазон измерения |
разрешение |
Точность (по Мв.) |
|
Измерение параметра напряжения постоянного тока |
||
|
0 … 30V |
0.001V |
± 0.02% v.Mw. + 2 Dgt |
|
Измерение параметра тока постоянного тока, мА |
||
|
0 … 24-mA |
0.001-mA |
± 0.02% v.Mw. + 2 Dgt |
|
Измерение параметра сопротивления |
||
|
0 … 400 Ω |
0.01 Ω |
± 0.02% v.Mw. + 0.01Ω |
|
Pt10 … Pt1000 |
||
|
-200 … 200°C / -328 … 392°F |
Pt10 … Pt400: 0.01°C / 0.018°F |
± 0.2°C / 0.36°F |
|
200 … 600°C / 392 … 1112°F |
Pt500 … Pt100: 0.1°C / 0.18°F |
± 0.3°C / 0.54°F |
|
600 … 850°C / 1112 … 1562°F |
± 0.1°C / 0.18°F |
|
|
Ni100 |
||
|
-60 … 180°C / -76 … 356°F |
0.01°C / 0.018°F |
± 0.1°C / 0.18°F |
|
Ni120 |
||
|
-80 … 260°C / — 112 … 500°F |
± 0.1°C / 0.18°F |
|
|
Cu10 |
||
|
-200 … 260°C / -328 … 500°F |
± 0.2°C / 0.36°F |
|
*В 4-проводном режиме измерения разрешение до 0,01 ом в диапазоне 0 … 1600 Ω возможно. Указанная точность относится к 4-проводному режиму измерения. При 3-проводном измерении погрешность измерения увеличивается на 1°C / 1.8°F (Pt10 / Cu10), 0.6°C / 1.08°F (Pt50 / Cu50) и 0.4°C / 0.72°F (остальные типы).
|
Область моделирования |
Разрешение |
Погрешность * |
|
Имитация параметра сопротивления |
||
|
0 … 400 Ом |
0.01 Ω |
± 0.02% v.Mw. + 0.01Ω |
|
400 … 4000 Ом |
0.1 Ω |
± 0.02% v.Mw. + 0.015Ω |
|
Параметры моделирования Pt10 … Pt1000 |
||
|
-200 … 200 ° C / -328 … 392 ° F |
Pt10 … Pt400: 0.01 |
± 0.15°C / 0.27°F |
|
200 … 600 ° C / 392 … 1112 ° F |
Pt500 … Pt100: 0.1 |
± 0.25°C / 0.45°F |
|
600 … 850 ° C / 1112 … 1562 ° F |
|
± 0.15°C / 0.27°F |
|
Параметр моделирования Ni100 |
||
|
-60 … 180 ° С |
0.01°C / 0.018°F |
± 0.15°C / 0.27°F |
|
Параметр моделирования Ni120 |
||
|
-80 … 260 ° С |
0.01°C / 0.018°F |
± 0.15°C / 0.27°F |
|
Параметр моделирования Cu10 |
||
|
-200 … 260 ° С |
0.01°C / 0.018°F |
± 0.8°C / 1.4°F |
* Точность действительна при токе> 0,2 ма или> 0,4 ма.
|
Совместимый датчик RTD |
Pt10 (385), Pt50 (385), Pt100 (385), Pt200 (385), Pt400 (385), Pt500 (385), Pt1000 (385), Pt10 (3926) |
|
|
|
|
|
Ni100 (672), Ni (618), Ni120 (672), Cu10 (427), Cu50 (427), Cu100 (427) |
|
Общие технические характеристики PCE-RTD 20 |
|
|
Режимы отображения |
Измерение: мА / В / Ом / RTD |
|
|
Моделирование: Ω / RTD |
|
Единицы температуры |
° C / ° F / K |
|
Ток измерения RTD |
Около 300 мкА |
|
Максимальный ток симуляции |
3 мА (0 … 650 Ом) |
|
|
I <2 В / Rsim (650 … 4000 Ом) |
|
Максимальное входное напряжение |
30 В постоянного тока |
|
Температурный коэффициент |
<30 промилле |
|
Входное сопротивление |
Измерение напряжения:> 1 МОм |
|
|
Измерение тока: 10 Ом |
|
Время отклика |
<100 мс |
Комплект поставки PCE-RTD 20:
- 1 X RTD калибратор PCE-RTD 20
- 3 x лабораторные кабели с разъемом 2 мм
- 3 x 2 мм лабораторные кабели с зажимами аллигатора
- 3 x адаптер 2 мм на 4 мм лабораторный кабель
- 1 x мини-USB кабель
- 1 x источник питания 5V / 1 A
- 1 х сумка для переноски
- 1 X программное обеспечение
- 1 x руководство пользователя
