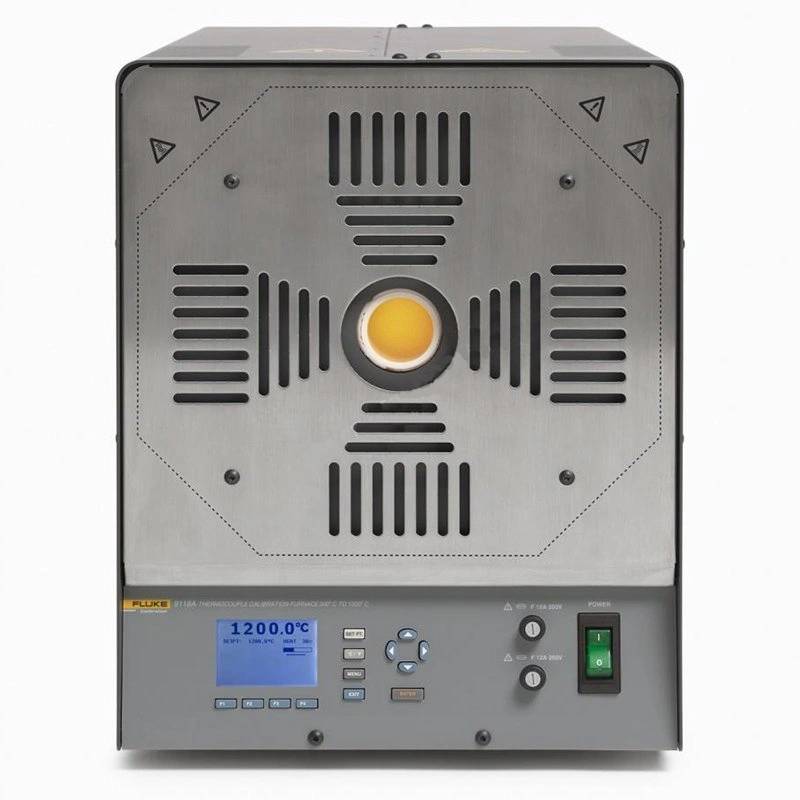

Калибратор температуры Fluke 9118A-ITB-256
Загрузка...
Калибратор температуры Fluke 9118A-ITB-256 — метрологическая высокотемпературная печь мощностью 4 кВт с горизонтальной рабочей зоной, которая обеспечивает воспроизведение заданных температурных показателей в диапазоне от 300 до 1200 °C и их поддержание с точностью не хуже ±5 °C. Аппарат может использоваться для поверки и калибровки приборов температурного контроля, оптоволоконных датчиков, термопар и терморезисторов с соответствующими пределами измерений, а также для отжига платиновых сенсоров. В отличие от базового варианта, у модификации ITB в керамической трубке нагревателя печи установлен изотермический выравнивающий блок с 4 цилиндрическими каналами диаметром 6,7 мм и глубиной 365 мм – для размещения датчиков, подлежащих калибровке.
Преимущества
- Высокая тепловая стабильность рабочей зоны – благодаря использованию выравнивающего блока из оксида алюминия Fluke 9118A-ITB-256 обладает более низкими показателями радиальной и осевой неоднородности теплового поля, по сравнению с базовой модификацией.
- Наглядность – контроллер калибратора оборудован графическим ЖК-дисплеем, на котором одновременно отображаются заданная и фактическая температура рабочей зоны, состояние нагрева или охлаждения в процентном выражении, индикатор стабильности, а также обозначение функций, активируемых экранными кнопками.
- Безопасность – настраиваемая система аварийного отключения обесточивает нагревательный элемент при достижении заданного порогового показателя, не допуская несанкционированного повышения температуры.
Особенности
За счет горизонтального расположения рабочей зоны, при достаточно компактных размерах, Fluke 9118A-ITB-256 может использоваться для калибровки длинномерных температурных зондов. Задняя заглушка не допускает непреднамеренных смещений выравнивающего блока относительно рабочей зоны в процессе эксплуатации. Для обеспечения раздельного контроля текущей температуры главного и зонального нагревательных элементов калибратор укомплектован длинной и короткой S-термопарами и защитными трубками соответствующего размера.
Управление данным калибратором температуры может производиться с использованием кнопочного интерфейса контроллера, с заданием температурных параметров и выбором требуемых функций через меню кнопками прямого доступа и навигационными клавишами.
Для работы в дистанционном режиме прибор оборудован интерфейсами RS-232 и USB, и комплектуется соответствующими кабелями для подключения к ПК.
Технические характеристики Fluke 9118A-ITB-256:
| Fluke 9118A-ITB-256 | ||
|---|---|---|
| Общие характеристики | ||
| Условия эксплуатации | ||
| Рабочая температура | От 5 до 40 °C | |
| Температура хранения | От –20 до 70 °C | |
| Влажность | Максимум 80 % при температуре < 31 °C, линейно уменьшающийся до 50 % при 40 °C | |
| Высота над уровнем моря | < 2000 м | |
| Параметры электропитания | 230 В пер. тока (±10 %), 50/60 Гц, 20 А | |
| Мощность нагревателя | Мощность нагревателя 4000 Вт при 230 В пер. тока | |
| Защита от перенапряжения | ||
| Система | 20 А, 250 В, сбрасываемый автоматический выключатель | |
| Предохранитель главного нагревателя | F 12 А, 250 В | |
| Предохранитель зонального нагревателя | F 12 А, 250 В | |
| Интерфейс для работы с компьютером | RS-232 и USB | |
| Дисплей | Монохромный ЖКД, °C или °F, по выбору пользователя | |
| Точность отображения | 0,1 °C или °F | |
| Размер (высота, ширина и длина) | 400 мм x 337 мм x 700 мм | |
| Вес нетто | 29 кг без изотермического блока | |
| Изотермический блок (дополнительное оборудование) | ||
| Конструкция изотермического блока | Оксид алюминия | |
| Внешний диаметр блока | 37 мм | |
| Длина блока | 380 мм | |
| Диаметр отверстия | (всего четыре отверстия) 6,7 мм | |
| Глубина отверстия | 365 мм | |
| Вес нетто | 0,84 кг, только изотермический блок | |
| Характеристики погрешности | ||
| Все характеристики погрешности, кроме температуры, даны за период в 1 год после калибровки при температуре от 13 °С до 33 °С. | ||
| Печь может использоваться с установленным изотермическим блоком и без него. Для каждого режима работы требуются уникальные параметры калибровки. Калибровка НЕ проводится на заводе-изготовителе для каждой конфигурации. Убедитесь, что печь была правильно откалибрована для выбранного режима работы. | ||
| Диапазон температуры печи | от 300 до 1200 °C | |
| Точность уставки | ± 5 °C | |
| Радиальная однородность | ||
| Температура | 9118A | 9118A-ITB |
| (14 мм от геометрической центральной точки) | (от отверстия до отверстия) | |
| 300 °C | ± 0,5 °C | ± 0,1 °C |
| 700 °C | ± 0,5 °C | ± 0,20 °C |
| 1200 °C | ± 0,5 °C | ± 0,25 °C |
| Осевая однородность | ||
| Температура | 9118A | 9118A-ITB |
| (±30 мм по оси от геометрической центральной точки) | (на расстоянии 60 мм от полного погружения) | |
| Полный диапазон | ± 0,25 °C | ± 0,2 °C |
| Стабильность температуры | ||
| Характеристика | 9118A | 9118A-ITB |
| Стабильность | ± 0,2 °C | ± 0,1 °C |
| Время стабилизации | 2 часа, полный диапазон | 3 часа при температуре 700 °С и ниже |
| 2 часа при температуре выше 700 °C | ||
| Примечание: стабильность температуры измеряется как 2 сигма в течение 30 минут | ||
| 9118A | 9118A-ITB | |
| Время нагрева (от 23 °C до 1200 °C) | 40 мин | 45 мин |
| Время охлаждения (от 1200 °C до 300 °C) | 180 мин | 200 мин |
Комплект поставки Fluke 9118A-ITB-256:
- Калибратор температуры Fluke 9118A-ITB-256 — 1 шт.
