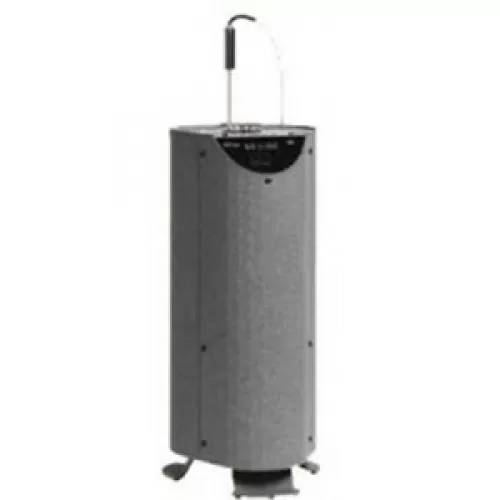

Калибратор температуры Fluke 9260-M-256 представляет собой метрологическую печь, которая используется для подготовки ампул реперных точек в металлической оболочке по стандарту МТШ-90, обеспечивая их нагрев до заданной температуры, с выходом на плато. Модификация «M» поставляется с металлическим узлом блока постоянной температуры, который отличается от кварцевого повышенной прочностью и лучшей теплопроводностью, за счет чего упрощена эксплуатация прибора.
Регулирование температуры рабочей полости Fluke 9260-M-256 производится системой зональных нагревателей общей мощностью 1200 Вт, которые управляются симисторами. Для обеспечения высокой однородности распределения тепла в камере фиксированной точки производится одновременный нагрев верхней и нижней зон, с измерением температуры встроенным платиновым термометром сопротивления. Повышение равномерности теплового градиента достигается за счет возможности регулировки межзонального температурного смещения.
Для снижения теплопотерь и улучшенного охлаждения рамы температурный блок калибратора температуры оснащен изоляцией и обдувается потоком воздуха от вентилятора. С обеих сторон канала под ячейку реперной точки в температурном блоке расположены полости, предназначенные для предварительного прогрева калибруемых термометров перед введением в камеру. Это повышает стабильность реперной точки — за счет минимизации внешних тепловых воздействий на расплав в ампуле, что позволяет сохранять плато продолжительное время.
Fluke 9260-М-256 | |
---|---|
Диапазон температур | от 50 до 680 °C |
Диапазон рабочей температуры | От 5 до 45 °C |
Стабильность | ±0,03 °C до 300 °C ±0,05 °C выше 300 °C |
Вертикальный градиент | Верхняя и нижняя зоны могут быть настроены посредством смещения |
Продолжительность плато | 6 – 10 ч. (типичная) |
Разрешение | 0,01 ° |
Масштаб отображения | ° C или ° F, переключаемые |
Глубина погружения | 229 мм |
Время стабилизации | 15 минут (номинал) |
Резервуары предварительного нагрева | 2 |
Защита от сбоев | Защита от перегорания датчика, короткого замыкания, превышения температуры путем отключения подачи тепла |
Точность показаний | ±0,2 °C до 300 °C ±0,3 °C до 450 °C ±0,5 °C до 680 °C |
Блок сравнения | Два блока с несколькими отверстиями, пустые и заказные блоки |
Температурный градиент между термостатами (в блоке сравнения) | ±0,2 °C |
Время нагрева | 1,25 ч. от 25 до 680 °C |
Время охлаждения | 10,5 ч. от 680 до 100 °C |
Связь | RS-232 включен |
Требования к питанию | Переменное напряжение 115 В (±10 %), 60 Гц, 11 A или 230 В (±10 %), 50 Гц, 6 A, требуется указать, 1200 Вт |
Внешние размеры(В х Ш x Г) | 489 х 222 х 260 мм |
Вес | 20,5 кг с блоком |
