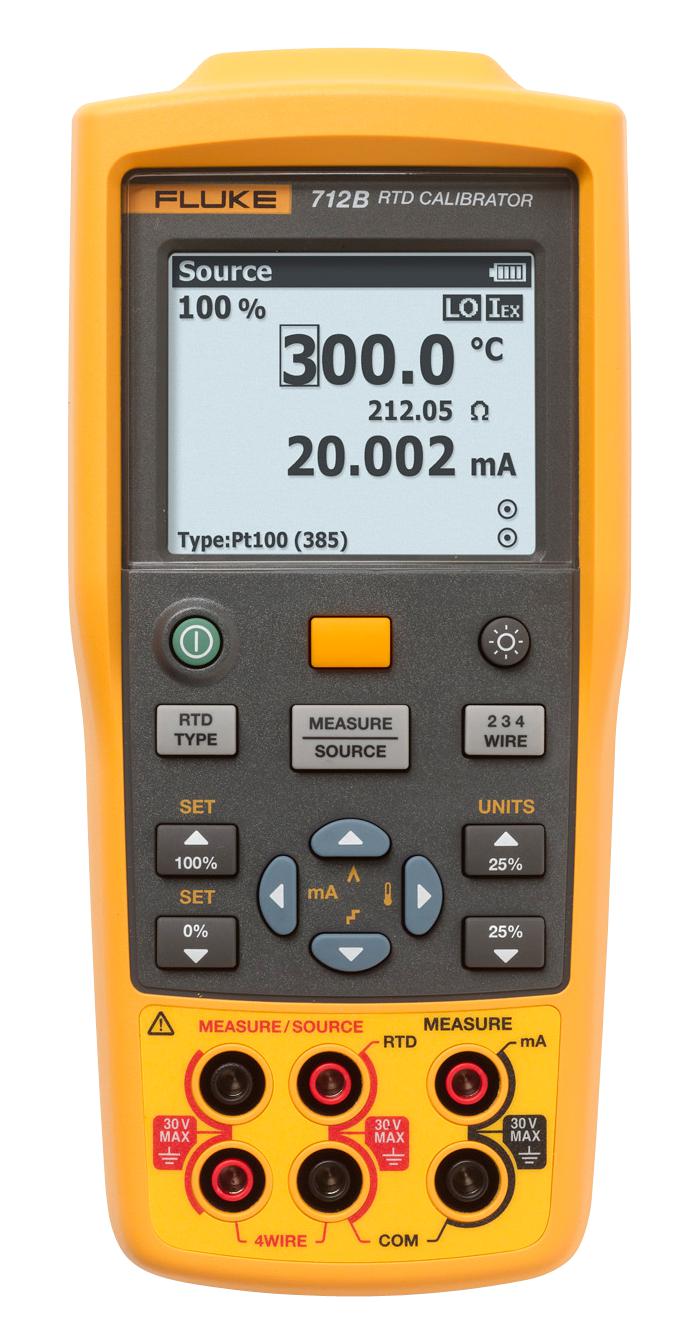

Калибратор термометров сопротивления Fluke 712B
Загрузка...
Калибратор температуры Fluke 712B — это узкоспециализированный профессиональный прибор для настройки резистивных термодатчиков (RTD). Основная сфера применения — диагностика и пусконаладка промышленных систем температурного контроля.
Способы использования
- регистрация данных, поступающих с термометра;
- моделирования RTD с подключением к терминалу;
- симуляция различного сопротивления;
Особенности работы
Этот калибратор технологических процессов можету с высокой степенью достоверности эмулировать 13 типов платиновых, медных или никелевых RTD.
Отдельный изолированный выход позволяет измерить значения тока в диапазоне 4-20мА параллельно с исходящим температурным сигналом, что дает возможность отказаться от дополнительного мультиметра, упрощает исследования и схему подключения. Калибратор температуры Fluke 712B совместим с 2, 3 и 4-проводными датчиками.
При работе в качество источника сигнала доступны 2 режима — пилообразный и пошаговый. Посредством одного нажатия на кнопку можно изменить параметр с шагом 25% для проверки линейности. Кроме того, специалист может указать начальное и конечное значения диапазона сигнала, за мгновенный переход к которым отвечают специальные клавиши.
Эргономика и удобство
В прибор встроены подсказки для корректного подключения термодатчика к калибратору. При отключении питания устройство автоматически запоминает все настройки, за счет чего можно быстро вернуться к тестированию по заданным условиям.
Благодаря комплектному магнитному ремешку “TPAK” руки специалиста остаются свободными для внесения корректировок в оборудование и манипуляций с зажимами. Дисплей снабжен подсветкой для проведения диагностики при слабом освещении.
Технические характеристики Fluke 712B:
| Fluke 712B | |
|---|---|
| Максимальное напряжение между клеммой и заземлением или двумя клеммами | 30 В |
| Рабочая температура | от -10 °C до 50 °C |
| Температура хранения | От — 30 до 60 °C |
| Высота над уровнем моря при эксплуатации | 2 000 метров |
| Высота над уровнем моря при хранении | 12 000 метров |
| Относительная влажность | Без конденсации |
| (в %, работа без образования конденсата) | 90% (от 10 °C до 30 °C) |
| 75% (от 30 °C до + 40 °C) | |
| 45% (от 40 °C до + 50 °C) | |
| (Без образования конденсата) | |
| Требования по вибрации | MIL-T-28800E, Класс 2 |
| Требования к ударопрочности | 1 м |
| Степень защиты | IEC 60529: IP52 |
| Электромагнитная среда | IEC 61326-1: портативное устройство |
| Безопасность | IEC 61010-1, макс. 30 В на землю, степень загрязнения 2 |
| Блок питания | Батареи 4 AA NEDA 1.5A IEC LR6 |
| Размеры (В x Ш x Д) | 52,5 мм x 84 мм x 188,5 мм |
| Вес | 515 г |
| Измерение постоянного тока, мА | |
| Разрешение | 0-24 мA |
| Диапазон | 0,001 мA |
| Точность (% от показаний прибора + отсчеты) | 0,010% + 2 мкА |
| Температурный коэффициент | ± (0,002% от показания прибора + 0,002% от диапазона) /°C ( <18 °C или >28 °C) |
| Измерение сопротивления | |
| Диапазон, Ом | Точность (в % от показаний прибора + отсчеты) |
| от 0,00 Ом до 400,00 Ом | 0,015% + 0,05 Ом |
| от 400,0 Ом до 4000,0 Ом | 0,015% + 0,5 Ом |
| Примечание: точность показаний обеспечивается 4-проводным входом. При измерении показаний в омах с помощью 3-проводных устройств, предполагая, что все три провода подключены соответственно, прибавьте к данным спецификации 0,05 Ом (0,00 Ом~400,00 Ом), 0,2 Ом (400,0 Ом~4000,0 Ом). | |
| Температурный коэффициент | ± (0,002% от показания прибора + 0,002% от диапазона) /°C ( <18 °C или >28 °C) |
| Источник сопротивления | |
| Диапазон, Ом | от 1,0 Ом до 400,0 Ом |
| от 1,00 Ом до 400,00 Ом | |
| от 400,0 Ом до 1500,0 Ом | |
| от 1500,0 Ом до 4000,0 Ом | |
| Ток возбуждения измерительного прибора | от 0,1 мА до 0,5 мА |
| от 0,5 мА до 3 мА | |
| от 0,05 мА до 0,8 мА | |
| от 0,05 мА до 0,4 мА | |
| Точность (% от показаний прибора + отсчеты) | 0,015% + 0,1 Ом |
| 0,015% + 0,05 Ом | |
| 0,015% + 0,5 Ом | |
| 0,015% + 0,5 Ом | |
| Разрешение | 0,01 Ом (от 0,00 Ом до 400,00 Ом) |
| 0,1 Ом (от 400,0 Ом до 4000,0 Ом) | |
| Температурный коэффициент | ± (0,002% от показания прибора + 0,002% от диапазона) /°C ( <18 °C или >28 °C) |
| Поддерживает импульсные передатчики и ПЛК с импульсным интервалом короче 5 мс. | |
| Вход и выход термометра сопротивления | ||||||
| Тип термометра сопротивления (α) | Диапазон (°C) | Измерение (°C) | Источник (°C) | |||
| 1 год | 2 года | Источник | 1 год | 2 года | ||
| тока | ||||||
| 10 Ом Pt(385) | от -200 до | 1,5 °C | 3 °C | 1 мА | 1,5 °C | 3 °C |
| 100 °C | ||||||
| от 100 до | 1,8°C | 3,6 °C | 1 мА | 1,8°C | 3,6 °C | |
| 800 °C | ||||||
| 50 Ом Pt(385) | от -200 до | 0,4°C | 0,7 °C | 1 мА | 0,4°C | 0,7 °C |
| 100 °C | ||||||
| от 100 до | 0,5°C | 0,8 °C | 1 мА | 0,5°C | 0,8 °C | |
| 800 °C | ||||||
| 100 Ом Pt(385) | от -200 до | 0,2 °C | 0,4°C | 1 мА | 0,2 °C | 0,4°C |
| 100 °C | ||||||
| от 100 до | ± 0,015% | 0,03% | ± 0,015% | 0,03% | ||
| 800 °C | + 0,18 °C | +0.36 °C | + 0,18 °C | +0.36 °C | ||
| 200 Ом Pt(385) | от -200 до | 0,2 °C | 0,4°C | 500 мкА | 0,2 °C | 0,4°C |
| 100 °C | ||||||
| от 100 до | ± 0,015% | 0,03% | ± 0,015% | 0,03% | ||
| 630 °C | + 0,18 °C | +0.36 °C | + 0,18 °C | +0.36 °C | ||
| 500 Ом Pt(385) | от -200 до | 0,3 °C | 0,6°C | 250 мкА | 0,3 °C | 0,6°C |
| 100 °C | ||||||
| от 100 до | ± 0,015% | 0,03% | ± 0,015% | 0,03% | ||
| 630 °C | +0,28 °C | +0,56 °C | +0,28 °C | +0,56 °C | ||
| 1000 Ом Pt(385) | от -200 до | 0,2 °C | 0,4°C | 250 мкА | 0,2 °C | 0,4°C |
| 100 °C | ||||||
| от 100 до | ± 0,015% | 0,03% | ± 0,015% | 0,03% | ||
| 630 °C | + 0,18 °C | +0.36 °C | + 0,18 °C | +0.36 °C | ||
| 100 Ом Pt(3916) | от -200 до | 0,2 °C | 0,4°C | 1 мА | 0,2 °C | 0,4°C |
| 100 °C | ||||||
| от 100 до | ± 0,015% | 0,03% | ± 0,015% | 0,03% | ||
| 630 °C | + 0,18 °C | +0.36 °C | + 0,18 °C | +0.36 °C | ||
| 100 Ом Pt(3926) | от -200 до | 0,2 °C | 0,4°C | 1 мА | 0,2 °C | 0,4°C |
| 100 °C | ||||||
| от 100 до | ± 0,015 % | 0,03% | ± 0,015% | 0,03% | ||
| 630 °C | + 0,18 °C | +0.36 °C | + 0,18 °C | +0.36 °C | ||
| 10 Ом Cu(427) | от -100 до | 1,5 °C | 3 °C | 1 мА | 1,5 °C | 3 °C |
| 260 °C | ||||||
| 120 Ом Ni(672) | от -80 до | 0,15°C | 0,3 °C | 1 мА | 0,15°C | 0,3 °C |
| 260 °C | ||||||
| 50 Ом Cu(427) | от -180 до | 0,4°C | 0,7 °C | 1 мА | 0,4°C | 0,7 °C |
| 200 °C | ||||||
| 100 Ом Cu(427) | от -180 до | 0,2 °C | 0,4°C | 1 мА | 0,2 °C | 0,4°C |
| 200 °C | ||||||
| YSI400 | от 15 до | 0,2 °C | 0,4°C | 250 мкА | 0,2 °C | 0,4°C |
| 50 °C | ||||||
1. Погрешность датчика не включена.
2. Разрешение: 0,1 °C.
3. Точность показаний обеспечивается 4-проводным входом. Для измерений с помощью трехпроводных термометров сопротивления, при условии, что все три провода термометра сопротивления подключены соответственно, добавьте 1,0 °C (Pt10 и
Cu10), 0,6 °C (Pt50 и Cu50), 0,4 °C (другие типы термометров сопротивления) к показаниям.
4. Погрешность источника в режиме источника основана на значениях 0,5 мА~3 мА (1,00 Ом~400,00 Ом), 0,05 мА~0,8 мА (400,0 Ом~1500,0 Ом), 0,05 мА~0,4 мА (1500,0 Ом ~4000,0 Ом),
ток возбуждения (0,25 мА для диапазона Pt1000).
5. Температурный коэффициент: ±0,05 °C /°C для измерений, ± 0,05 °C /°C (<18 °C или >28 °C) для источника.
6. Поддерживает импульсные измерительные преобразователи и ПЛК с импульсным интервалом короче 5 мс.
Комплект поставки Fluke 712B:
- Калибратор термометров сопротивления Fluke 712B
- Магнитное подвесное устройство
- Батареи
- Руководство по эксплуатации
- Сертификат калибровки
- Измерительные провода
