Кассеты клееные СПРУТ К1 для рентгеновской пленки
Загрузка...

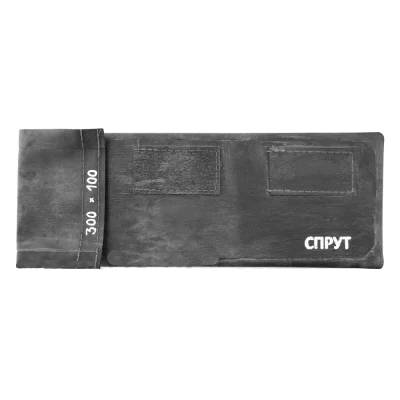

Кассеты клеёные СПРУТ К1 для рентгеновской плёнки предназначены для защиты рентгеновской плёнки от засветки и от внешних механических воздействий в процессе выполнения радиографического неразрушающего контроля. Изготавливаются в соответствии с ТУ 4276-036-96651179-2015 из влагостойкого, маслостойкого, морозоустойчивого прорезиненного капрона с допусками в соответствии с ГОСТ 15843-79.
Кассеты Спрут К1 имеют однослойное исполнение. Рентгеновская плёнка заряжается в них через клапан-липучку. На кассете также размещены карманы для эталонов чувствительности и маркировочных знаков. Количество карманов определяется длиной кассеты и может варьироваться от одного до трёх.
Особенности
В клеёных кассетах Спрут К1 отсутствуют сквозные простроченные швы, что полностью исключает возможность засветки плёнки. Карманы и липучка нашиваются на дополнительный слой, который приклеивается к передней части кассеты. Отсутствие простроченного шва по периметру также позволяет максимально приблизить край плёнки к краю кассеты. Это позволяет более эффективно использовать площадь кассеты и осуществлять контроль в труднодоступных местах.
Маркировка
Кассеты гибкие клеёные маркируются следующим образом: Спрут К1/А×В, где К1 — тип кассеты, А×В — размер заряжаемой в кассету плёнки в миллиметрах.
На внешней части кассеты указывается товарный знак предприятия-изготовителя, на клапане-липучке — размер кассеты.
Примеры маркировки
- Кассета гибкая Спрут К1/300×100
- Кассета гибкая Спрут К1/250×100
- Кассета гибкая Спрут К1/150×100
Технические характеристики СПРУТ К1:
| Наименование параметра | Значение |
| Тип ткани | Капрон с двусторонним резиновым покрытием |
| Тип клапана | Липучка |
| Размеры заряжаемой плёнки | Определяются внутренними габаритами кассеты* |
| Стандартные размеры карманов**, мм | 35 × 70 |
* Габариты кассеты рассчитываются с учетом припусков на использование усиливающих экранов совместно с плёнкой.
** Размеры карманов для маркировочных знаков и эталонов чувствительности могут быть изменены под индивидуальный заказ.
Комплект поставки СПРУТ К1:
| Наименование | Количество |
| Кассеты гибкие клеёные Спрут К1 | По заказу |
| Паспорт и руководство по эксплуатации | 1 экз. |
