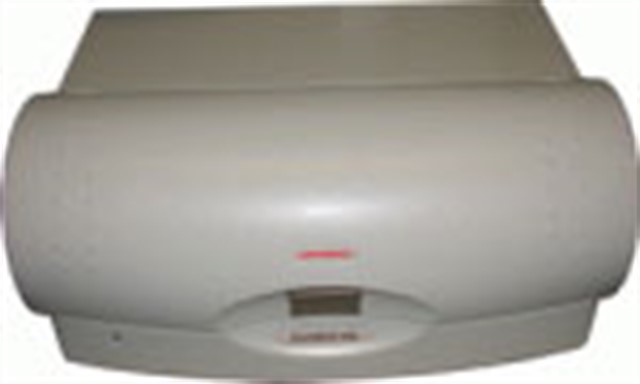

Комплекс цифровой радиографии КЦР «ФОСФОМАТИК»

КЦР «ФОСФОМАТИК» — комплекс цифровой радиографии предназначен для высококачественной оперативной беспленочной рентгенографии, цифровой обработки и архивирования результатов контроля. Возможен контроль объектов сложной формы с затрудненным доступом к контролируемым соединениям, а также, контроль трубопроводов, резервуаров и  других объектов в нестационарных условиях: на территории нефтеперерабатывающих предприятий, магистральных трубопроводах, электростанциях и т.д.

Схема контроля строится точно так же, как и в традиционной радиографии. Однако, вместо рентгеновской пленки применяются высококонтрастные гибкие многоразовые фосфорные пластины.

После экспозиции пластина вставляется в специальный сканер для считывания изображения компьютером. После помещения в стирающее устройство пластина вновь готова к использованию.

Метод цифровой радиографии сочетает достоинства радиографии и рентгенотелевидения. Это, с одной стороны, присущие рентгенотелевидению оперативность контроля, электронная обработка и архивирование изображений, исключение расходных материалов и процессов химической обработки, а с другой стороны — возможности исследования объектов любой конфигурации и неограниченных габаритов, а также приближения приемника излучения вплотную к объекту, как при съемке на пленку.

По своему динамическому диапазону комплекс цифровой радиографии ФОСФОМАТИК превосходит не только рентгенотелевизоры, но и радиографическую пленку. С его помощью возможна регистрация изображения объекта с большим перепадом толщин за одну экспозицию и одно сканирование с последующим просмотром участков различной оптической плотности с помощью регулировок яркости и контраста изображения.

Пластины совместимы с любыми источниками радиации энергиями от 10 кэВ до 25 МэВ (рентгеновские аппараты постоянного потенциала и импульсного действия, бетатроны, ускорители, изотопы). Они могут изгибаться, повторяя рельеф объекта контроля, а также могут быть нарезаны в нужный размер. После экспозиции могут храниться длительное время.

При загрузке гибкой пластины в сканер нет необходимости полностью затемнять помещение, достаточно оставить неяркий свет. Обработке пластин в жестких кассетах возможна даже при ярком освещении.

Расходы на пленку и реактивы отпадают вместе с процессами проявки, сушки и хранения пленки, присущими традиционной радиографии.

Изображения сохраняются сразу в электронном виде и могут подвергаться цифровой обработке с целью улучшения выявляемости дефектов. Становится возможным автоматизированный поиск дефектов и измерение их параметров. Громоздкие архивы рентгеновской пленки заменяются компактной компьютерной базой данных.

Оператор может быстро и точно измерить размеры дефекта на увеличенном фрагменте изображения на экране компьютера.

Сканер может быть размещен в передвижной лаборатории, что позволит проводить большие объемы контроля при ограниченном наборе пластин. Оператор может на месте, быстро проверить результат съемки и при необходимости повторить экспозицию.

Имеется опыт применения комплексов ФОСФОМАТИК в заводских условиях, а также на трассах трубопроводов.

Комплексы ФОСФОМАТИК обеспечивают действительно равноценную по качеству замену технической радиографической пленки различных типов.

Соответствие стандартам:

• комплекс обеспечивает чувствительность контроля, соответствующую 1 классу по ГОСТ 7512-82 (сертификат соответствия Росс RU.ME.48.HO1728);
• разрешение на использование ФОСФОМАТИКА ФГУП ЦНИИ КМ «Прометей» (Техническое решение 246-22.07-2007);
• разрешение Федеральной Службы по Экологическому, Технологическому и Атомному надзору Исх.№06-07/1728 от 27.11.2007г.;
• разрешение ОАО «НПО ЦНИИТМАШ» (Методическая инструкция И246-098-2008 от 03.03.2008 г.).

Модельный ряд комплексов ФОСФОМАТИК:

• Модель ФОСФОМАТИК 21, 21/100, 21М обеспечивает контрастную чувствительность снимков, эквивалентную получаемой с применением радиографических пленок KODAK CX-АА400 (AGFA D8-D7). Оптимизирована под 2-й класс чувствительности по ГОСТ-7512. Оптимальна для легкосплавного литья и сварных швов. Допустимый размер пластин: до 350х430 мм.
• Модель ФОСФОМАТИК 35, 35/100 позволяет обрабатывать пластины длиной до 1,5 м, что делает ее оптимальной для контроля кольцевых сварных соединений на трубопроводах большого диаметра. Контрастная чувствительность снимков соответствует радиографическим пленам KODAK АА400-Т200 (AGFA D7-D5). Оптимизирована под 1-й класс чувствительности по ГОСТ-7512.
• Модель ФОСФОМАТИК 40, 40/100 обеспечивает контрастную чувствительность снимков, эквивалентную получаемой с применением радиографических пленок KODAK Т200-MX125 (AGFA D5-D4). Оптимизирована под 1-й класс чувствительности по ГОСТ-7512 и лучше. Оптимальна для сварных швов и литья в атомной промышленности, рентгенконтроля в авиационной и космической отраслях, контроля композитов и керамики, а также для любых применений, где требуется наивысшее качество контроля.

Все перечисленные модели, благодаря огромному допустимому диапазону экспозиционных доз, позволяют за одну экспозицию и одно сканирование контролировать изделия с большим перепадом толщин (например, от 3 до 30 мм стали на одном снимке при сохранении высокой чувствительности для всех толщин) и не требуют точного подбора времени экспозиции.

Основные функции программного обеспечения:

• Цифровая обработка изображений 32 бит градаций серого:
  • оптимизация яркости и контраста (вывод гистограммы изображения и профиля яркости, задание контраста по гистограмме);
  • масштабирование изображения;
  • подавление шумов;
  • обострение контраста с помощью фильтров различного типа;
  • устранение разноплотности снимка, выравнивние яркости по полю изображения для одновременного просмотра разнотолщинных участков;
  • функция «цифровая лупа»;
  • задание контраста на выделенном участке изображения;
  • функция негатив/позитив;
  • окрашивание изображения.
• Измерение расстояний и размеров дефектов на объекте контроля.
• Измерение яркости (плотности) в данной точке.
• Редактирование и выполнение последовательностей действий.
• Нанесение текста и меток на изображение.
• Поддержка локальных и удаленных баз данных с разграничением прав доступа.
• Настраиваемый протокол контроля.
• Запись оцифрованных изображений на внешние носители.
• Печать изображений и протоколов контроля.
• Распечатка снимка в масштабе 1:1 для ремонта дефектных участков.

Отличительные особенности:

• Соответствует 1-му классу чувствительности таблицы 6 ГОСТ 7512-82 и I-ой категории таблицы 13 ПНАЭГ-7-010-89.
• Сертифицирован на соответствие наивысшим классам чувствительности по EN 14784-1 и ASTM E 2446.
• Экспозиция просвечивания до 8-10 раз меньше чем на радиографическую пленку D7.
• При просвечивании сварных соединений переменного сечения позволяет контролировать за одну экспозицию объекты с перепадом толщин до 3-х слоев половинного ослабления излучения, что соответствует 2-3 экспозициям на пленку.
• Все модели систем ФОСФОМАТИК используют прямой проход пластины без трения рабочей поверхности пластины о поверхность сканера, что резко уменьшает опасность поцарапать рабочий слой пластины и в десятки раз повышает ресурс пластины.
• Возможность работы при низких температурах. Пластины не боятся света.
• Отсутствует процесс проявки.
• Теоретический ресурс многоразового использования пластин при отсутствии механических повреждения 60 000 экспозиций.
• Ресурс многоразового использования пластин, подтвержденный результатами испытаний в заводских условиях 5 000 экспозиций.
• Ресурс многоразового использования пластин, подтвержденный результатами испытаний в сложных полевых условиях 2 000 экспозиций.
• Ресурс многоразового использования пластин при сканировании в жестких кассетах, подтвержденный результатами испытаний в заводских условиях 20 000 экспозиций.
