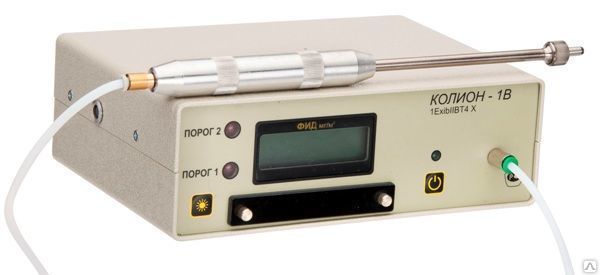

КОЛИОН-1В-23 — Переносной газоанализатор
Загрузка...
КОЛИОН-1В-23 предназначен для одновременного измерения довзрывоопасных концентраций углеводородов, начиная с метана, их концентраций на уровне ПДК воздуха рабочей зоны, а также селективного измерения сероводорода.
Портативный газоанализатор КОЛИОН-1В-23 имеет следующие отличительные особенности:
- измерение углеводородов от долей ПДК воздуха рабочей зоны до 50% НКПР;
- одновременный контроль токсичности и взрывоопасности анализируемого воздуха;
- обогреваемый ФИД;
- два порога сигнализации;
- принудительный пробоотбор.
В газоанализаторе КОЛИОН-1В-23 установлены три детектора: фотоионизационный (ФИД) для измерения концентрации углеводородов на уровне ПДК воздуха рабочей зоны, термокаталитический (ТКД) для контроля довзрывоопасных концентраций и электрохимический (ЭХД) для селективного измерения сероводорода.
Анализируемый воздух прокачивается через детекторы с помощью встроенного компрессора. Текущие значения измеряемых концентраций представляются на жидкокристаллическом индикаторе. В приборе имеется звуковая и световая сигнализация, срабатывающая при превышении измеряемыми концентрациями установленных порогов.
Для проведения измерений в удаленных и труднодоступных местах используются пробоотборник, металлический наконечник, удлинитель пробоотборника, длина которого может достигать 10 м, а также телескопическая штанга длиной 1,6 или 3,2 м.
Градуировка газоанализатора КОЛИОН-1В-23:
Градуировка ФИД производится по бензину или углеводородам нефти. Градуировка ТКД производится по метану или пропану. ЭХД градуируется по сероводороду.
Технические характеристики:
| Принцип измерения | Фотоионизационный, термокаталитический |
| Отбор пробы | Принудительный |
| Диапазон измерения | |
| ФИД | 0 – 2000 мг/м3 |
| ТКД СН4
другие углеводороды |
0 – 2,2 %об.
0 – 50 % НКПР |
| ЭХД H2S | 0 – 30 мг/м3 |
| Погрешность измерения | |
| ФИД
Приведенная Относительная |
± 20 %
0 – 50 мг/м3 50 – 2000 мг/м3 |
| ТКД
Приведенная |
± 10 % |
| ЭХД H2S
Приведенная Относительная |
± 20 %
0 – 3 мг/м3 3 – 30 мг/м3 |
| Сигнализация | Световая и звуковая, 2 порога |
| Габаритные размеры | 65 х 205 х 180 мм |
| Масса | 1,3 кг |
| Питание | NiMH аккумуляторы |
| Время работы от аккумуляторов | Не менее 8 ч |
| Рабочие условия эксплуатации:
температура относительная влажность |
От минус 30 до 45°С От 30 до 90 % (неконденсируемая) |
| Маркировка взрывозащиты | 1ExibdIIBT4 X |
| Межповерочный интервал | 12 мес |
| Гарантийный срок | 18 мес |
Базовая комплектация газоанализатора портативного КОЛИОН-1В-23:
- КОЛИОН-1В-23 переносной трехдетекторный газоанализатор (концентрации пропана, бутана, метана от ПДК воздуха рабочей зоны до 50 % НКПР, сероводород H2S, ФИД отградуирован по пропану)
- КОЛИОН-1В-23 переносной трехдетекторный газоанализатор (концентрация паров углеводородов, включая метан, от ПДК воздуха рабочей зоны до 50 % НКПР, сероводород H2S)
| Блок измерительный (БИ) | 1 |
| Пробоотборник | 1 |
| Трубка соединительная | 1 |
| Фильтр противопылевой | 4 |
| Зарядное устройство | 1 |
| Сумка-укладка | 1 |
| Фильтр-обнулитель | 1 |
| Заглушка | 1 |
| Втулка силиконовая | 1 |
| Удлинитель пробоотборника | По отдельному заказу |
| Устройство для защиты детектора | По отдельному заказу |
| Планшет | По отдельному заказу |
| Насадка фильтрующая | По отдельному заказу |
| Ротаметр | По отдельному заказу |
| Наклейка КОНТРОЛЬ ДОСТУПА | 10 |
| Устройство проверки работоспособности ФИД газоанализаторов | По отдельному заказу |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
