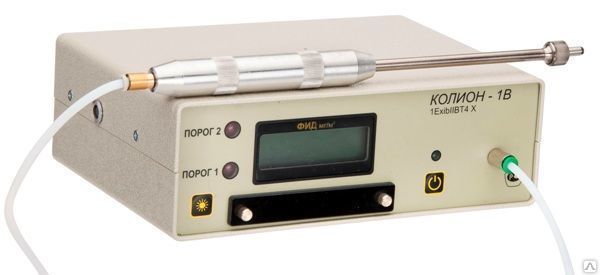

КОЛИОН-1В-25 — Переносной газоанализатор
Загрузка...
КОЛИОН-1В-25 газоанализатор для одновременного измерения довзрывоопасных концентраций углеводородов, начиная с метана, их концентраций на уровне ПДК воздуха рабочей зоны, а также селективного измерения кислорода и селективного измерения сероводорода.
Колион-1В-25 имеет следующие отличительные особенности:
- измерение углеводородов от долей ПДК воздуха рабочей зоны до 50% НКПР
- одновременный контроль токсичности и взрывоопасности анализируемого воздуха
- обогреваемый ФИД
- два порога сигнализации
- принудительный пробоотбор
В газоанализаторе КОЛИОН-1В-25 установлены четыре детектора: фотоионизационный (ФИД) для измерения концентрации углеводородов на уровне ПДК воздуха рабочей зоны, термокаталитический (ТКД) для контроля довзрывоопасных концентраций, электрохимический (ЭХД) для селективного измерения кислорода, и ЭХД для селективного измерения сероводорода.
Анализируемый воздух прокачивается через детекторы с помощью встроенного компрессора. Текущие значения измеряемых концентраций представляются на жидкокристаллическом индикаторе. В приборе имеется звуковая и световая сигнализация, срабатывающая при превышении измеряемыми концентрациями установленных порогов.
Для проведения измерений в удаленных и труднодоступных местах используются пробоотборник, металлический наконечник, удлинитель пробоотборника, длина которого может достигать 10 м, а также телескопическая штанга длиной 1,6 или 3,2 м.
Градуировка газоанализатора портативного КОЛИОН-1В-25:
Градуировка ФИД производится по бензину или углеводородам нефти. Градуировка ТКД производится по метану или пропану. ЭХД градуируются по кислороду и сероводороду.
Основные технические характеристики газоанализатора КОЛИОН-1В-25:
| Принцип измерения | Фотоионизационный, термокаталитический |
| Отбор пробы | Принудительный |
| Диапазон измерения | |
| ФИД | 0 – 2000 мг/м3 |
| ТКД СН4
другие углеводороды |
0 – 2,2 %об.
0 – 50 % НКПР |
| ЭХД H2S | 0 – 30 мг/м3 |
| ЭХД О2 | 0 – 30 %об. |
| Погрешность измерения | |
| ФИД
Приведенная Относительная |
± 20 %
0 – 50 мг/м3 50 – 2000 мг/м3 |
| ТКД
Приведенная |
± 10 % |
| ЭХД H2S
Относительная |
± 20 %
0 – 3 мг/м3 3 – 30 мг/м3 |
| ЭХД О2
Приведенная |
± 3,5 % |
| Сигнализация | Световая и звуковая, 2 порога |
| Габаритные размеры | 65 х 205 х 180 мм |
| Масса | 1,3 кг |
| Питание | NiMH аккумуляторы |
| Время работы от аккумуляторов | Не менее 8 ч |
| Рабочие условия эксплуатации:
температура относительная влажность |
От минус 30 до 45°С От 30 до 90 % (неконденсируемая) |
| Маркировка взрывозащиты | 1ExibdIIBT4 X |
| Межповерочный интервал | 12 мес |
| Гарантийный срок | 18 мес |
Базовая комплектация газоанализатора КОЛИОН-1В-25:
- КОЛИОН-1В-25 переносной четырехдетекторный газоанализатор (концентрация паров углеводородов, включая метан, от ПДК воздуха рабочей зоны до 50 % НКПР, сероводород H2S и кислород O2)
- КОЛИОН-1В-25 переносной четырехдетекторный газоанализатор (пропан, бутан, метан от ПДК воздуха рабочей зоны до 50 % НКПР, сероводород (H2S) и кислород (O2), ФИД отградуирован по пропану)
| Наименование | Количество |
| Блок измерительный (БИ)
|
1 |
| Пробоотборник | 1 |
| Трубка соединительная | 1 |
| Фильтр противопылевой | 4 |
| Зарядное устройство | 1 |
| Сумка-укладка | 1 |
| Фильтр-обнулитель | 1 |
| Заглушка | 1 |
| Втулка силиконовая | 1 |
| Удлинитель пробоотборника | По отдельному заказу |
| Устройство для защиты детектора | По отдельному заказу |
| Планшет | По отдельному заказу |
| Насадка фильтрующая | По отдельному заказу |
| Ротаметр | По отдельному заказу |
| Наклейка КОНТРОЛЬ ДОСТУПА | 10 |
| Устройство проверки работоспособности ФИД газоанализаторов | По отдельному заказу |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
